Дроссель-расходомер СДР

Дроссель-расходомер СДР — аппарат, который, как следует из названия, совмещает дроссель и измерение расхода: через него можно и ограничить поток, и видеть, сколько жидкости проходит по линии. Такой прибор удобен при наладке гидропривода и там, где скорость рабочего органа нужно выставлять по фактическому расходу, а не на глаз.

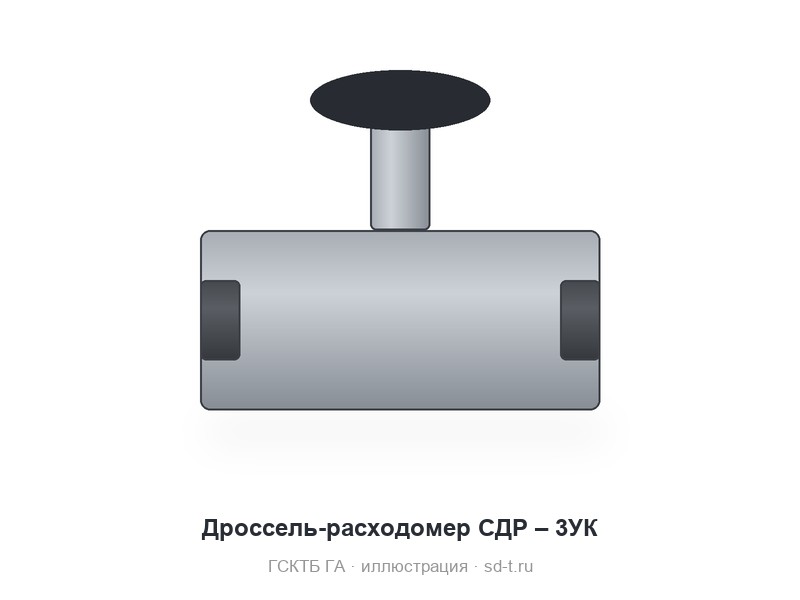

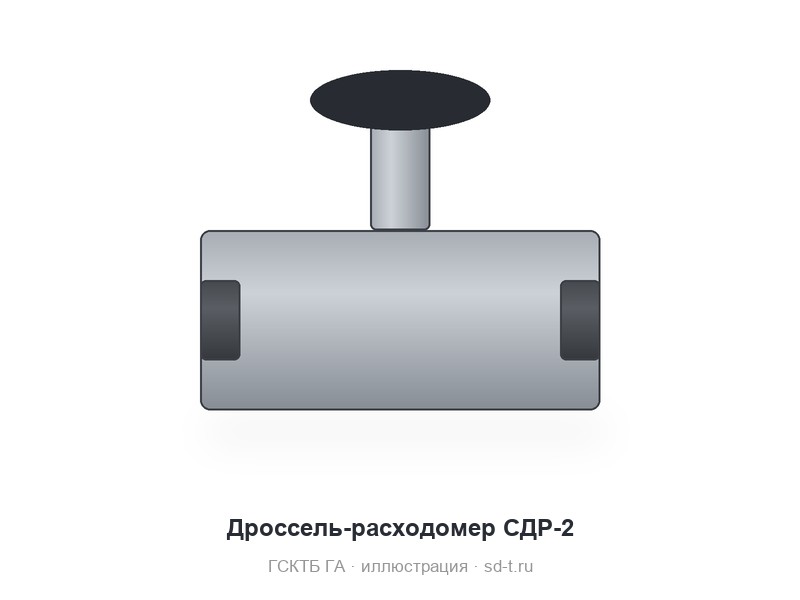

В разделе две позиции: СДР-2 и СДР-3УК. Структура обозначения СДР в опубликованных листах ГСКТБ ГА не найдена, поэтому параметры обоих исполнений подтверждаем по паспорту.

Что входит в раздел «Дроссель-расходомер СДР»

По обозначениям видно лишь, что это разные исполнения: у СДР-3УК есть дополнительный буквенный индекс. Что он означает — по документации изготовителя.

Технические характеристики: дроссель-расходомер СДР

Цифры диапазона мы не приводим: в доступных листах их нет, а параметры изделий называем только по документации.

Как выбрать дроссель-расходомер СДР

При замене — по полному обозначению с корпуса: СДР-2 и СДР-3УК не обязательно взаимозаменяемы. Если прибор подбирается впервые, понадобятся: рабочий диапазон расхода в линии, давление, тип присоединения трубопровода, место установки и то, кто будет снимать показания — оператор или система управления. Эти данные мы сверим с паспортом и подскажем, какое исполнение подойдёт.

Если показывать расход не нужно, а требуется только ограничить скорость, проще взять обычный дроссель ДР, ДКТ или МДКМ из соседних разделов. А если скорость должна оставаться постоянной при меняющейся нагрузке, смотрите регуляторы расхода РРГД: в них перепадный клапан держит расход независимо от перепада давлений.

Установка и эксплуатация: дроссель-расходомер СДР

Прибор ставят в линию по направлению потока, указанному на корпусе, и так, чтобы шкала была видна с рабочего места. Перед монтажом трубопровод промывают: загрязнение искажает и дросселирование, и показания. Показания при наладке сравнивают с фактической скоростью рабочего органа — так проверяется и сам прибор, и настройка. В работе периодически проверяют, не изменилась ли настройка от вибрации.
