Баллоны к гидроаккумуляторам

Баллоны к гидроаккумуляторам FOX — это запасные баллоны для баллонных гидроаккумуляторов и мембраны (диафрагмы) для мембранных. Именно баллон или мембрана разделяют азот и масло, поэтому именно они изнашиваются первыми. Замена разделителя возвращает аккумулятор в работу без покупки нового корпуса — если серия ремонтопригодная. В разделе баллоны к гидроаккумуляторам представлены сериями SHB, SHTR и мембранами MHST.

Баллоны к гидроаккумуляторам: что есть в разделе

• Баллоны SHB — SHB 4.5, SHB 10, SHB 20, SHB 35, SHB 50 и другие.

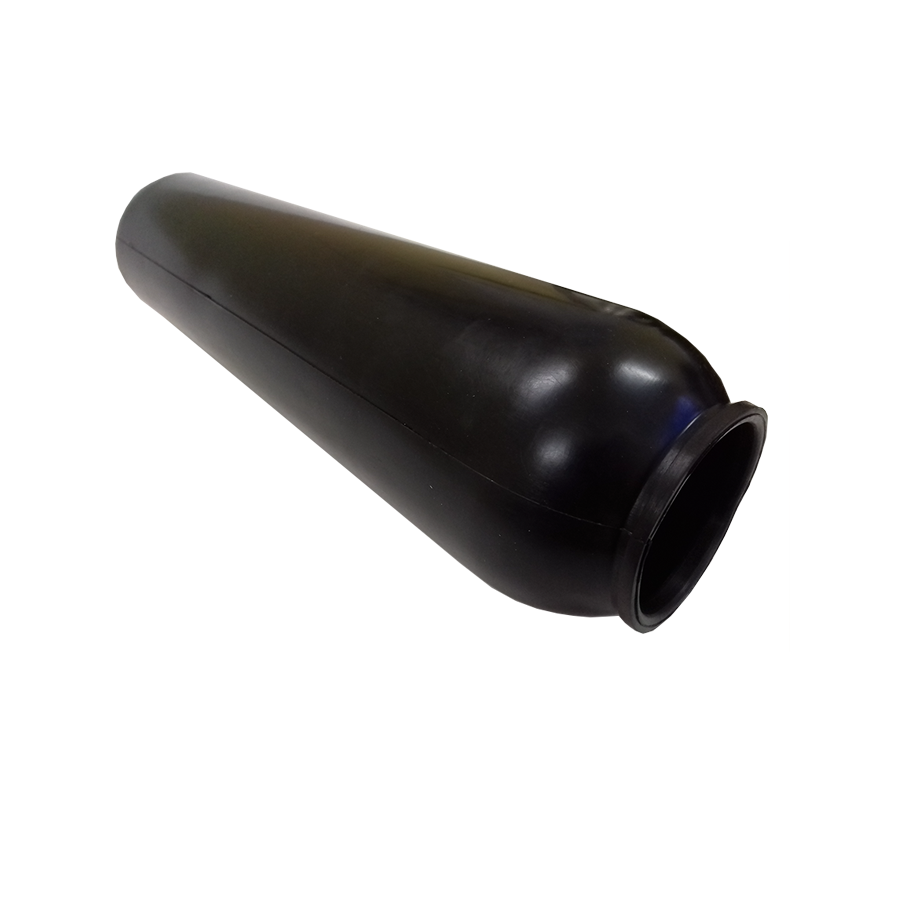

• Баллоны SHTR — SHTR 0,7, SHTR 2,5, SHTR 10, SHTR 20, SHTR 1,5/LT и другие.
• Мембраны MHST — MHST 0,1, MHST 0,5, MHST 2.3F и другие.
• Отдельная позиция — SAC10D22.

Приставки SHB, SHTR и MHST в каталоге FOX как структура кода не описаны; по названию они соотносятся с аккумуляторами HB, HTR и HST, и подбор к конкретному корпусу мы подтверждаем по заявке. Однобуквенные суффиксы F, E, H в именах (например, SHTR 4,5E или MHST 0.1H) производителем как материал не расшифрованы — материал разделителя уточняем при заказе, а не по букве.

К каким аккумуляторам

Объём в имени разделителя указывает на типоразмер аккумулятора, но не всегда совпадает с ним точно — у FOX номинальный и фактический объём иногда расходятся. Поэтому баллоны к гидроаккумуляторам подбирают по коду корпуса с таблички, а не только по числу литров.

Материалы

Стандартная мембрана HST рассчитана на минеральные масла и неагрессивные жидкости. По заказу FOX выпускает мембраны и баллоны из HNBR, EPDM и FPM, а мембраны HST — ещё и из HYTREL; серия LT рассчитана на температуры до −40 °C. FPM и FKM — одна и та же фторкаучуковая резина. Материал выбирают по рабочей жидкости и температуре.

Почему разделитель изнашивается

Если давление жидкости опускается ниже давления зарядки азотом, баллон или мембрана при каждом цикле ударяются о корпус. FOX требует держать давление жидкости минимум на 10 % выше давления зарядки, а отношение максимального давления к давлению зарядки — ниже 4. Если разделитель пришлось менять раньше срока, стоит проверить зарядку: замена без устранения причины даст тот же результат.

Как подобрать баллоны к гидроаккумуляторам к аккумулятору

Нужны три данных: серия и объём аккумулятора с таблички корпуса, рабочая жидкость и диапазон температур. По серии определяется тип разделителя — баллон для HTR и HB, мембрана для HST, — по объёму типоразмер, по жидкости и температуре материал. Если табличка нечитаема, помогут размеры корпуса и присоединения; в этом случае подбор подтверждаем по заявке.

После замены

Аккумулятор заряжают азотом до давления по заказу или по табличке. Давление зарядки проверяют через 10 дней после пуска и далее каждые 6 месяцев. Сварка на корпусе аккумулятора запрещена.
