Калориферы КСк водяные — отопительное оборудование. Воздух для калориферов КСк и КП-Ск — с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88, запылённостью не более 0,5 мг/м³, без липких веществ и волокнистых материалов.
Здесь двадцать четыре позиции с кодами производителя. Оборудование раздела нагревает воздух в системах вентиляции и воздушного отопления. Обозначение задаёт серию, типоразмер и исполнение.
Что входит в раздел «Калориферы КСк водяные»
Перечень позиций с краткими данными.
Позиции раздела «Калориферы КСк водяные»| Позиция | Данные по каталогу |
|---|
| Калорифер водяной КСк3-1-02 ХЛ3 | 3 ряда труб, производительность по воздуху 2000 м³/ч, по теплу 37,0 кВт ±8 % (стандартный режим), площадь поверхности теплообмена 9,26 м² ±1,5 % |

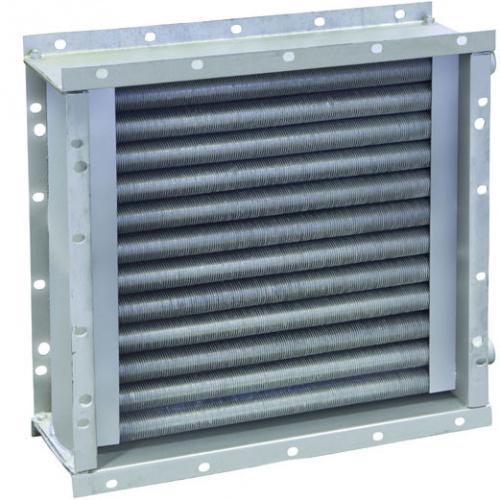

| Калорифер водяной КСк3-2-02 ХЛ3 | размеры A 703, A1 426, A2 305, L 755, H 450, H1 378 мм, патрубок Ду 32; масса не более 36,5 кг (16×1,2) / 35,0 кг (16×1,5) (по паспортным данным ТУ 6350-004-02962743-95) |
| Калорифер водяной КСк3-3-02 ХЛ3 | 3 ряда труб, производительность по воздуху 3150 м³/ч, по теплу 60,0 кВт ±8 % (стандартный режим), площадь поверхности теплообмена 13,74 м² ±1,5 % |
| Калорифер водяной КСк3-6-02 ХЛ3 | размеры A 578, A1 551, A2 430, L 630, H 575, H1 503 мм, патрубок Ду 32; масса не более 36,0 кг (16×1,2) / 38,0 кг (16×1,5) (по паспортным данным ТУ 6350-004-02962743-95) |
| Калорифер водяной КСк3-7-02 ХЛ3 | 3 ряда труб, производительность по воздуху 3150 м³/ч, по теплу 65,4 кВт ±8 % (стандартный режим), площадь поверхности теплообмена 15,50 м² ±1,5 % |
| Калорифер водяной КСк3-8-02 ХЛ3 | 3 ряда труб, производительность по воздуху 4000 м³/ч, по теплу 83,2 кВт ±8 % (стандартный режим), площадь поверхности теплообмена 18,50 м² ±1,5 % |
| Калорифер водяной КСк3-10-02 ХЛ3 | размеры A 1203, A1 551, A2 430, L 1255, H 575, H1 503 мм, патрубок Ду 32; масса не более 64,0 кг (16×1,2) / 68,0 кг (16×1,5) (по паспортным данным ТУ 6350-004-02962743-95) |
| Калорифер водяной КСк3-12-02 ХЛ3 | размеры A 1703, A1 1551, A2 1392, L 1754, H 1575, H1 1503 мм, патрубок Ду 50; масса не более 242,0 кг (16×1,2) / 259,0 кг (16×1,5) (по паспорту ТУ 6350-004-02962743-95) |
| Калорифер водяной КСк4-2-02 ХЛ3 | 4 ряда труб, производительность по воздуху 2500 м³/ч, по теплу 58,5 кВт ±8 % (стандартный режим), площадь поверхности теплообмена 15,04 м² ±1,5 % |
| Калорифер водяной КСк4-3-02 ХЛ3 | 4 ряда труб, производительность по воздуху 3150 м³/ч, по теплу 70,4 кВт ±8 % (стандартный режим), площадь поверхности теплообмена 17,97 м² ±1,5 % |
| Калорифер водяной КСк4-6-02 ХЛ3 | 4 ряда труб, производительность по воздуху 2500 м³/ч, по теплу 59,1 кВт ±8 % (стандартный режим), площадь поверхности теплообмена 16,38 м² ±1,5 % |
| Калорифер водяной КСк4-9-02 ХЛ3 | 4 ряда труб, производительность по воздуху 5000 м³/ч, по теплу 120,5 кВт ±8 % (стандартный режим), площадь поверхности теплообмена 28,28 м² ±1,5 % |
| Калорифер водяной КСк4-12-02 ХЛ3 | 4 ряда труб, производительность по воздуху 25000 м³/ч, по теплу 648,4 кВт ±8 % (стандартный режим), площадь поверхности теплообмена 161,10 м² ±1,5 % |

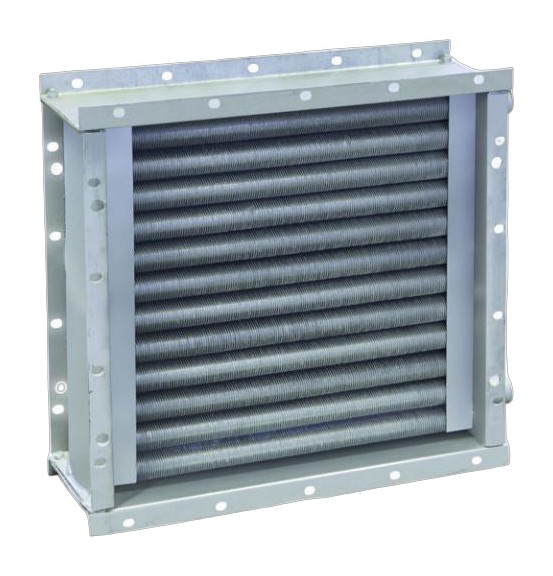

КСк3-10: размеры A 1203, A1 551, A2 430, L 1255, H 575, H1 503 мм, патрубок Ду 32; масса не более 64,0 кг (16×1,2) / 68,0 кг (16×1,5) (по паспорту ТУ 6350-004-02962743-95). КСк4-7: размеры A 703, A1 551, A2 430, L 755, H 575, H1 503 мм, патрубок Ду 32; масса не более 50,0 кг (16×1,2) / 53,0 кг (16×1,5) (по паспорту ТУ 6350-004-02962743-95). КСк4-10: размеры A 1203, A1 551, A2 430, L 1255, H 575, H1 503 мм, патрубок Ду 32; масса не более 80,0 кг (16×1,2) / 85,0 кг (16×1,5) (по паспорту ТУ 6350-004-02962743-95). КСк4-1: размеры A 578, A1 426, A2 305, L 630, H 450, H1 378 мм, патрубок Ду 32; масса не более 35,0 кг (16×1,2) / 37,0 кг (16×1,5) (по паспорту ТУ 6350-004-02962743-95). КСк4-4: размеры A 953, A1 426, A2 305, L 1005, H 450, H1 378 мм, патрубок Ду 32; масса не более 50,0 кг (16×1,2) / 53,0 кг (16×1,5) (по паспорту ТУ 6350-004-02962743-95). КСк3-4: размеры A 953, A1 426, A2 305, L 1005, H 450, H1 378 мм, патрубок Ду 32; масса не более 41,5 кг (16×1,2) / 44,0 кг (16×1,5) (по паспорту ТУ 6350-004-02962743-95). КСк3-7: размеры A 703, A1 551, A2 430, L 755, H 575, H1 503 мм, патрубок Ду 32; масса не более 41,5 кг (16×1,2) / 44,0 кг (16×1,5) (по паспорту ТУ 6350-004-02962743-95).
Технические характеристики раздела «Калориферы КСк водяные»
Параметры серии по каталогу| Показатель | Значение |
|---|
| Группа | Калориферы КСк водяные |
| КСк3-2 по паспортным данным ТУ 6350-004-02962743-95: масса | Масса не более 36,5 кг / 35,0 кг (по паспортным данным ТУ 6350-004-02962743-95) |
| Теплоноситель калориферов КСк: давление | Горячая вода давлением не более 1,2 МПа |
| Что в группе | Отопительное оборудование |
| КСк3-1 по паспорту ТУ 6350-004-02962743-95: масса | Масса не более 29,5 кг / 31,0 кг (по паспортным данным ТУ 6350-004-02962743-95) |
| Мощность (КСк3-2 по паспортным данным ТУ 6350-004-02962743-95) | По теплу 47,4 кВт ±8 % |
| Поле кода «КСк» | водяной калорифер с биметаллическим спирально-накатным алюминиевым оребрением |
| Калорифер КСк: материал | Водяной калорифер с биметаллическим спирально-накатным алюминиевым оребрением теплоотдающих элементов |
| Воздух для калориферов КСк и КП-Ск | с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88, запылённостью не более 0,5 мг/м³, без липких веществ и волокнистых материалов |
| Число позиций | 24 |
| Материал (Теплоотдающий элемент КСк) | Стальная труба 16×1,2 или 16×1,5 мм с алюминиевым накатным оребрением наружным диаметром 39 мм и шагом рёбер 3,0 мм |
Как выбрать позицию в разделе «Калориферы КСк водяные»
Сверьте присоединительные патрубки с трубопроводом теплоносителя. Стандартный режим, для которого в паспорте КСк даны теплопроизводительность и расход воздуха: воздух на входе минус 20 °С, вода на входе 150 °С, на выходе 70 °С, массовая скорость воздуха в набегающем потоке 3,6 кг/(м²·с); теплопроизводительность ±8 %, площадь теплообмена ±1,5 %. Основа выбора — сколько тепла и сколько воздуха нужно помещению. В обозначении «ХЛ3» — климатическое исполнение ХЛ (холодный климат) категории размещения 3 по ГОСТ 15150-69: закрытые помещения с естественной вентиляцией; рабочая температура воздуха от минус 60 до плюс 40 °С. ПАО «Калориферный завод» выпускает калориферы КСк…-02ХЛ3Б по ТУ 22-119-69-2001 и воздухонагреватели КП…-Ск-01У3Б по ТУ 22-119-70-2002; материал корпуса и несущих труб — углеродистая сталь обыкновенного качества; теплоотдающий элемент — биметаллический, несущая труба 16×1,5 мм для воды и 16×2,0 мм для пара. Калорифер (КСк и КП-Ск) состоит из теплоотдающих элементов, трубных решёток, крышек с патрубками для подвода и отвода теплоносителя и съёмных боковых щитков. Теплоноситель определяет тип: водяной или паровой — для них разные модели. Исполнение по климату — часть обозначения. Паспорт КСк выпущен по ТУ 6350-004-02962743-95 и охватывает калориферы КСк 2-1 … КСк 2-12, КСк 3-1 … КСк 3-12, КСк 4-1 … КСк 4-12. Присоединительные отверстия калориферов КСк и КП-Ск — 12×16 мм с шагом 125 мм, что позволяет собирать калориферы в агрегат по высоте или длине.
КСк3-1: размеры A 578, A1 426, A2 305, L 630, H 450, H1 378 мм, патрубок Ду 32; масса не более 29,5 кг (16×1,2) / 31,0 кг (16×1,5) (по паспорту ТУ 6350-004-02962743-95).
КСк3-8-02ХЛ3Б по данным ПАО «Калориферный завод»: производительность по воздуху 4000 м³/ч, по теплу 83,2 кВт, площадь поверхности теплообмена 20,2 м², масса не более 43 кг (по данным ПАО «Калориферный завод»); A 828, A1 551, L 900 мм, Ду 32. КСк3-9-02ХЛ3Б по данным ПАО «Калориферный завод»: производительность по воздуху 5000 м³/ч, по теплу 103,5 кВт, площадь поверхности теплообмена 23,4 м², масса не более 48 кг (по данным ПАО «Калориферный завод»); A 953, A1 551, L 1025 мм, Ду 32. Число рядов труб в паспорте КСк: КСк 2-… — 2 ряда, КСк 3-… — 3 ряда, КСк 4-… — 4 ряда (при одинаковых номерах габариты и расход воздуха совпадают). КСк3-11-02ХЛ3Б по данным ПАО «Калориферный завод»: производительность по воздуху 16000 м³/ч, по теплу 360,0 кВт, площадь поверхности теплообмена 86,4 м², масса не более 156 кг (по данным ПАО «Калориферный завод»); A 1703, A1 1051, L 1775 мм, Ду 50. КСк3-6-02ХЛ3Б по данным ПАО «Калориферный завод»: производительность по воздуху 2500 м³/ч, по теплу 50,7 кВт, площадь поверхности теплообмена 13,8 м², масса не более 33 кг (по данным ПАО «Калориферный завод»); A 578, A1 551, L 650 мм, Ду 32. КСк3-7-02ХЛ3Б по данным ПАО «Калориферный завод»: производительность по воздуху 3150 м³/ч, по теплу 65,4 кВт, площадь поверхности теплообмена 17,0 м², масса не более 38 кг (по данным ПАО «Калориферный завод»); A 703, A1 551, L 775 мм, Ду 32. КСк3-10-02ХЛ3Б по данным ПАО «Калориферный завод»: производительность по воздуху 6300 м³/ч, по теплу 135,6 кВт, площадь поверхности теплообмена 29,8 м², масса не более 58 кг (по данным ПАО «Калориферный завод»); A 1203, A1 551, L 1275 мм, Ду 32. Теплоотдающий элемент КСк — стальная труба 16×1,2 или 16×1,5 мм с алюминиевым накатным оребрением наружным диаметром 39 мм и шагом рёбер 3,0 мм.
Установка и эксплуатация: Калориферы КСк водяные
Перед пуском систему промывают и заполняют теплоносителем. Перед заказом сверьте полный код с шильдиком: каждое поле обозначения что-то значит, и отличие в одной букве даёт другое изделие. Для замены полезно знать, на какой машине и в каком узле стоит изделие. Нет шильдика — пришлите фото и размеры, сверим по каталогу. Калорифер КСк ставят и эксплуатируют при горизонтальном расположении теплообменных труб; калорифер КП-Ск — при вертикальном. Перед обслуживанием отключите питание и теплоноситель. ПАО «Калориферный завод» указывает, что калориферы КСк можно использовать как теплоутилизаторы с промежуточным теплоносителем, а в зимнее время пускать в работу со скоростью подъёма температуры не более 30 °С в час; присоединение к системе теплоносителя — сваркой или фланцами. Все цифры раздела — из каталогов производителя. Крепление и подводки не должны нагружать патрубки. При заполнении выпускают воздух.
