Гидрораспределитель DHE
5 разделов

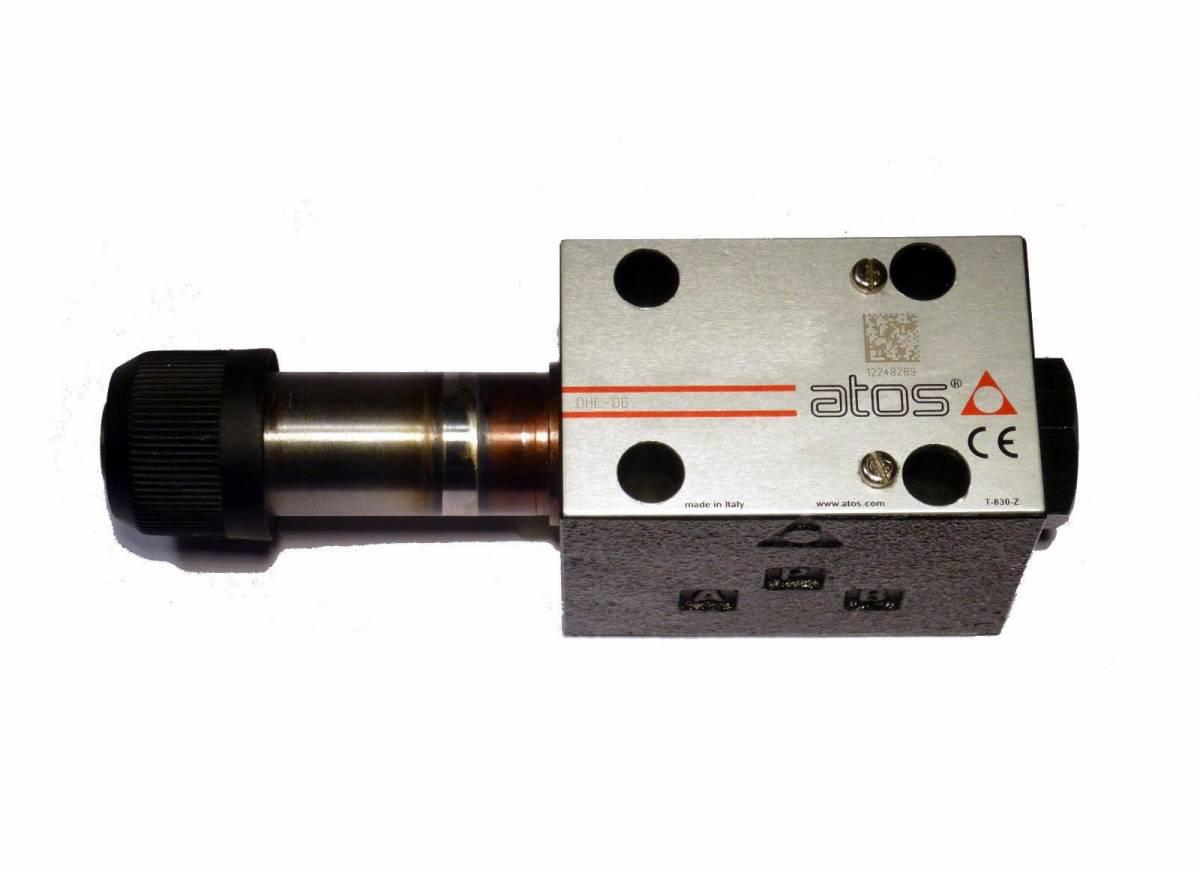

Гидрораспределитель DHE — золотниковый распределитель Atos прямого действия типоразмера ISO 4401 size 06 с высокопроизводительными электромагнитами. Его выбирают, когда расход выше возможностей DHI, но ещё хватает монтажной поверхности size 06: максимальный расход — 80 л/мин, давление в портах P, A, B — 350 бар. Подраздел разбит по конфигурации, потому что именно она определяет поведение золотника при снятии сигнала.
Гидрораспределитель DHE: подразделы по конфигурации
- DHE-061 — один электромагнит, возврат в центр — три позиции, золотник пружиной уходит в середину.
- DHE-063 — один электромагнит, две крайние позиции — пружинный возврат в исходную крайнюю позицию.
- DHE-071 — два электромагнита, три позиции — пружинное центрирование, каждый магнит ведёт в свою сторону.
- DHE-075 — два электромагнита, две позиции с фиксатором — позиция держится без тока.
- Гидрораспределители Atos DHE — другие исполнения — конфигурации и комплектации, не вошедшие в основные группы.
Гидрораспределитель DHE: технические данные
| Параметр | Значение |
|---|---|
| Монтажная поверхность | ISO 4401-03-02-0-05 (size 06) |
| Максимальный расход | 80 л/мин |
| Давление P, A, B | 350 бар |
| Давление в порту T | 210 бар (DC), 160 бар (AC) |
| Исполнения | 4/3, 4/2, 3/2 |
| Разъём | DIN EN 175301-803, IP65 |
| MTTFd по EN ISO 13849 | 150 лет |
Опции, которые стоит знать
В коде гидрораспределитель DHE после золотника могут стоять опции. /A переносит электромагнит на сторону порта B. MO и MV — ручной рычаг, WP — ручная кнопка. L1, L2, L3 — дроссели времени переключения диаметром 1,1, 0,9 и 0,7 мм, они бывают только у DC-исполнений и смягчают удар при переключении. 00-AC и 00-DC означают поставку без катушек. Уплотнения: без кода — NBR, /PE — FKM, /BT — низкотемпературное исполнение. DHER — тот же распределитель с катушками cURus в старых редакциях таблицы.
Катушки и питание
Отдельно о том, как выбрать конфигурацию. Если при снятии сигнала цилиндр должен остановиться, берут три позиции с возвратом в центр. Если механизм должен вернуться в исходное положение — две крайние позиции с пружинным возвратом. Если позиция должна сохраниться при пропадании питания — исполнение с фиксатором. Так гидрораспределитель DHE подбирают сначала по логике работы машины, и только потом по напряжению и опциям.
Катушки сменные, отдельные для переменного и постоянного тока, меняются без инструмента. Стандартная защита — IP65, по заказу IP67 с разъёмами AMP Junior Timer или проводами и IP69 с разъёмом Deutsch. Если на объекте только переменная сеть, а катушка DC, используют разъём 669 со встроенным выпрямительным мостом.
Чем гидрораспределитель DHE отличается от соседних серий
DHI того же размера даёт до 60 л/мин и помечен в таблице как не рекомендуемый для новых проектов. DHEP рассчитан на 420 бар вместо 350. DKE — следующий типоразмер, size 10, до 150 л/мин. SDHE по каталогу имеет те же 80 л/мин и 350 бар.
