Фильтры ФМФ — магнитные фланцевые фильтры по ТУ 400-09-91-98 для улавливания стойких механических примесей, в том числе ферромагнетиков, в холодной и горячей воде и других неагрессивных жидкостях. Их устанавливают в подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения; исполнение ФМФВ предназначено для систем холодного и горячего водоснабжения. Корпус и пробка — чугун, сетка и стержень с магнитами — нержавеющая сталь. Цена и срок — по заявке, поставка по России и СНГ.
Что входит: фильтры ФМФ по диаметрам
Строительная длина L и высота H одинаковы в карточке Техстекло и в таблице ООО «Аврора»; масса — по таблице «Авроры». Все фильтры ФМФ этого ряда имеют фланцевое присоединение и одну конструкцию, а различаются диаметром, габаритами и ячейкой сетки.
| Типоразмер | L, мм | H, мм | Ячейка сетки | Масса |
|---|
| Фильтр ФМФ-50 | 230 | 140 | 1,4×1,4 мм | 10,0 кг |

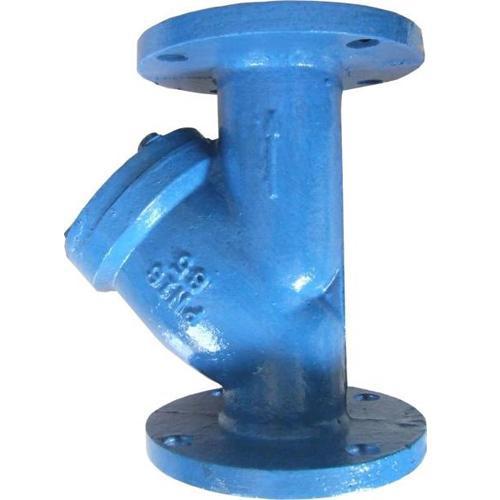

| Фильтр ФМФ-65 | 290 | 165 | 1,4×1,4 мм | 16,5 кг |

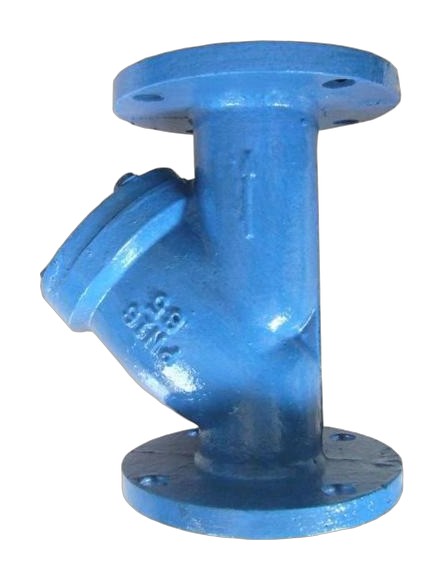

| Фильтр ФМФ-80 | 310 | 195 | 1,4×1,4 мм | 20,5 кг |
| Фильтр ФМФ-100 | 350 | 215 | 1,4×1,4 мм | 26,0 кг |
| Фильтр ФМФ-150 | 480 | 320 | 2×2 мм | 75,0 кг |
| Фильтр ФМФ-200 | 650 | 415 | 2×2 мм | 145,0 кг |
Технические характеристики фильтров ФМФ
| Параметр | Значение |
|---|
| Давление | до 1,6 МПа (16 кгс/см2) |
| Температура среды | от 5 до 150 °С (теплоснабжение); ФМФВ — от 5 до 90 °С |
| Ряд Ду у поставщиков | 50, 65, 80, 100, 150, 200, 250 мм |
| Отверстия фланцев | 18 мм у Ду 50–125, 22 мм у Ду 150–300 |
| Число отверстий | 4 (Ду 50, 65), 8 (Ду 80–150), 12 (Ду 200–300) |
| Гидравлическое сопротивление S, м/(м3/ч)2 | от 16,6×10⁻⁴ (Ду 50) до 0,077×10⁻⁴ (Ду 200) |
Как выбрать фильтры ФМФ
Диаметр фильтра берут равным диаметру трубопровода, а затем проверяют потерю давления по гидравлическому сопротивлению S: потеря растёт пропорционально квадрату расхода. Для систем теплоснабжения с водой до 150 °С подходит основное исполнение, для водоснабжения — ФМФВ. Устройство фильтра: корпус, крышка, сетка, стержень с магнитами, шайба и пробка; твёрдые частицы задерживает сетка, ферромагнетики улавливают магниты на стержне. Поэтому фильтры ФМФ особенно полезны там, где вода несёт окалину и ржавчину из старых стальных труб Паспорт другого изготовителя магнитных фланцевых фильтров называет их задачу прямо: не пустить загрязнения крупнее ячейки сетки к насосам, регулирующей арматуре и манометрам.
Установка и эксплуатация фильтров ФМФ
Фильтры ФМФ монтируют после промывки трубопровода, в доступном месте и пробкой вниз, стрелка на корпусе должна совпадать с направлением потока, фланцы трубопровода — параллельны, без перекосов. Массу трубопровода на фильтр не передают — нужны прочные опоры. Частицы удаляют, выкрутив пробку и очистив сетку; работать при наличии давления в трубопроводе запрещено. После монтажа проверяют герметичность соединений.
