Задвижки 31ч6бр чугунные — запорная арматура. 30ч6бр — чугунная параллельная двухдисковая задвижка с выдвижным шпинделем: при закрывании шпиндель опускает диски и клин, клин упирается в дно корпуса и разжимает диски, прижимая их к уплотнительным поверхностям корпуса.
Задвижки раздела перекрывают поток среды в трубопроводах. Код по таблице фигур — основа подбора. В группе — семь позиций.
Что входит в раздел «Задвижки 31ч6бр чугунные»
Перечень позиций с краткими данными.
Задвижки 31ч6бр чугунные — технические характеристики
Характеристики по каталогу| Характеристика | Данные |
|---|
| Группа | Задвижки 31ч6бр чугунные |
| Масса 30ч6бр ЛМЗ по таблице DN.ru: масса | 11,5 кг, 19 кг, 30,5 кг, 42 кг, 58 кг, 99 кг, 182 кг, 247 кг |
| 30ч906бр | электроприводная версия 30ч6бр: чугунная параллельная двухдисковая задвижка с выдвижным шпинделем, которая позволяет управлять потоком дистанционно |
| Уплотнения (Масса 30ч6бр ЛМЗ по таблице DN.ru) | Уплотнение в затворе — латунь ЛС 59-1 |
| 30ч6бр | чугунная параллельная двухдисковая задвижка с выдвижным шпинделем: при закрывании шпиндель опускает диски и клин, клин упирается в дно корпуса и разжимает диски, прижимая их к уплотнительным поверхностям |
| Поле кода «бр (в конце)» | материал уплотнительных колец — латунь и бронза |
| Масса 30ч6бр по таблице «Авроры»: масса | 18 кг, 28 кг, 39,3 кг, 57 кг, 74 кг, 116,2 кг, 165 кг, 242 кг, 327 кг, 445 кг |
| 30ч6бр: материал | Чугунная параллельная двухдисковая задвижка с выдвижным шпинделем: при закрывании шпиндель опускает диски и клин |
| Что в разделе | Запорная арматура |
| Материал (Масса 30ч6бр ЛМЗ по таблице DN.ru) | Корпус — серый чугун СЧ 20 |
| Материал (30ч906бр) | Электроприводная версия 30ч6бр: чугунная параллельная двухдисковая задвижка с выдвижным шпинделем |
| Материал (Материалы 30ч6бр по данным «Авроры») | Крышка и сальник — серый чугун СЧ 18 |
| Число позиций | 7 |
Задвижки 31ч6бр чугунные: как выбрать
Коды ресурсов: 18.1.02.01-0041 (Ду50), 18.1.02.01-0011 (Ду80), 18.1.02.01-0012 (Ду100), 18.1.02.01-0013 (Ду125), 18.1.02.01-0014 (Ду150), 18.1.02.01-0015 (Ду200), 18.1.02.01-0016 (Ду250), 18.1.02.01-0017 (Ду300), 18.1.02.01-0018 (Ду350), 18.1.02.01-0019 (Ду400). Строительную длину и фланцы сверяют с местом установки. Поле «30 (в начале таблицы фигур)»: тип арматуры — задвижка. Номер модели; привода в обозначении нет — задвижка с ручным управлением маховиком. Высота 30ч6бр по таблице «Авроры» (открыто / закрыто): 295/350 мм (Ду50), 350/440 мм (Ду80), 406/523 мм (Ду100), 430/560 мм (Ду125), 608/778 мм (Ду150), 695/900 мм (Ду200), 830/1090 мм (Ду250), 975/1285 мм (Ду300), 1532/1942 мм (Ду400). Задвижку подбирают по номинальному диаметру трубопровода и давлению среды. Нужно ли дистанционное управление — решает выбор привода. В коде «31 (в начале таблицы фигур)» — тип арматуры — задвижка (по табл. 1 задвижки обозначаются числами 30, 31 и с 80 по 89); в ФССЦ 31ч6бр — клиновая двухдисковая задвижка с выдвижным шпинделем. Для колодцев удобнее невыдвижной шпиндель. Показатели надёжности 30ч6бр по данным «Авроры»: средний срок службы 6 лет, средний полный ресурс 1700 циклов, гарантийная наработка 400 циклов. Регулирование расхода задвижкой не предусмотрено. Задвижка 30ч6бр Ду400 китайского исполнения (DN.ru, RMCX): строительная длина 600 мм, вес 328 кг.

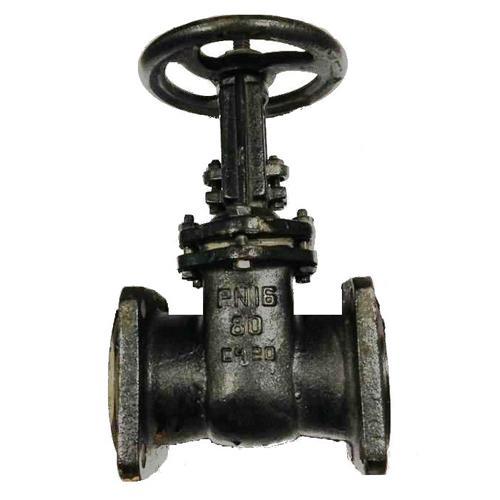

Строительные длины» распространяется на фланцевые и приварные задвижки из чугуна и стали, введён с 01.01.1995 взамен ГОСТ 3706-83 и в части строительных длин фланцевых задвижек соответствует ИСО 5752-82. Масса 30ч6бр по таблице «Систем качества»: 18 кг (Ду50), 28 кг (Ду80), 38 кг (Ду100), 57 кг (Ду125), 74 кг (Ду150), 120 кг (Ду200), 168 кг (Ду250), 242 кг (Ду300), 445 кг (Ду400). Обозначение «30ч6бр/31ч6бр»: в названии через косую черту стоят две таблицы фигур: 30ч6бр — параллельная двухдисковая, 31ч6бр — клиновая двухдисковая, обе с выдвижным шпинделем на 1 МПа для воды и пара; какая из двух поставляется — уточняется по заявке. Масса 30ч6бр ЛМЗ по таблице DN.ru: 11,5 кг (Ду50), 19 кг (Ду80), 30,5 кг (Ду100), 42 кг (Ду125), 58 кг (Ду150), 99 кг (Ду200), 182 кг (Ду250), 247 кг (Ду300); корпус — серый чугун СЧ 20, уплотнение в затворе — латунь ЛС 59-1.
Установка и эксплуатация — Задвижки 31ч6бр чугунные
Перекосы фланцев затяжкой крепежа не устраняют. Задвижку 30ч6бр нельзя использовать как регулирующее устройство — она работает только в положениях «открыто» и «закрыто». 30ч6бр рассчитана на номинальное давление 1,0 МПа (10 кгс/см2) и температуру среды до +225 °C; рабочие среды — вода и пар. Для замены полезно знать, на какой машине и в каком узле стоит изделие. В паспорте 30ч6бр (RMCX) рабочее давление — 1,6 МПа для Ду50 и Ду80 и 1,0 МПа для Ду100–Ду400, температура среды от 0 до +225 °C, класс герметичности D по ГОСТ 9544-2015, климатическое исполнение УХЛ4. Затвор открывают и закрывают плавно, без рывков. Если шильдик не читается, направьте фото изделия и основные размеры — подберём по таблицам производителя. Редко используемую задвижку время от времени проворачивают. Сверяйте код целиком — одна буква в обозначении меняет исполнение. Задвижка 31ч17бр, которую «Аврора» называет аналогом 31ч6бр, — клиновая с выдвижным шпинделем, фланцевая по ГОСТ 12815-80 (ряд 2), Ру 1,0 МПа, для воды и пара до +225 °C; установка любая, кроме маховиком вниз; уплотнительные поверхности — латунь ЛЦ38Мц2С2. Все цифры раздела — из каталогов производителя. Окалину и грязь из трубы удаляют до установки.
