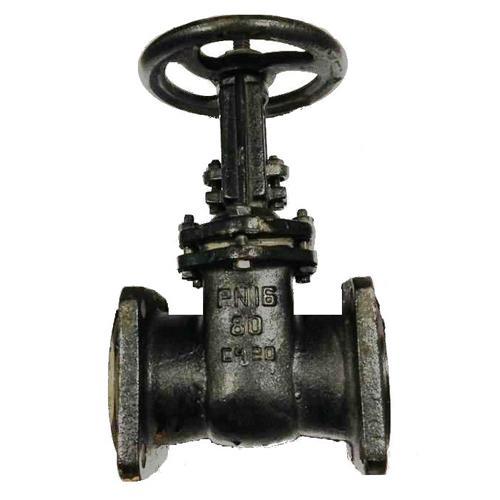

Задвижки 30ч906бр чугунные — запорная арматура. Задвижки раздела перекрывают поток среды в трубопроводах.
Задвижки раздела перекрывают поток среды в трубопроводах. Здесь пять позиций с кодами производителя. Код по таблице фигур — основа подбора.
Состав раздела «Задвижки 30ч906бр чугунные»
Позиции раздела и данные по каталогу производителя.
Из смежных изделий: задвижка 30ч6бр Ду400 китайского исполнения (DN.ru, RMCX): строительная длина 600 мм, вес 328 кг. Из соседних серий: ГОСТ 3706-93 (табл. 4) определяет предельные отклонения строительной длины фланцевых задвижек: до 250 мм — ±2 мм, свыше 250 до 500 мм — ±3 мм, свыше 500 до 800 мм — ±4 мм, свыше 800 до 1000 мм — ±5 мм, свыше 1000 до 1600 мм — ±6 мм. Для сравнения, рядом в каталоге: задвижка 30ч39р (аналог МЗВ) — чугунная клиновая фланцевая задвижка с обрезиненным клином для магистральных трубопроводов водоснабжения и центрального отопления; перекрывает поток в обоих направлениях. Для сравнения, рядом в каталоге: невыдвижной шпиндель уменьшает строительную высоту задвижки, так что её можно монтировать в колодцах и подземных камерах с ограниченным пространством. Из смежных изделий: ФССЦ 81-01-2001 относит МЗВ (30ч39р) к задвижкам клиновым с невыдвижным шпинделем (код ресурса 18.1.02.02-0005 для Ду80).
Технические характеристики: Задвижки 30ч906бр чугунные
Параметры по каталогу производителя| Характеристика | По каталогу |
|---|
| Группа | Задвижки 30ч906бр чугунные |
| Строительная длина 30ч906бр | 230 мм (Ду100), 280 мм (Ду150), 330 мм (Ду200), 450 мм (Ду250), 500 мм (Ду300) |
| Код: ДуN | номинальный диаметр DN, мм (Ду50 — DN 50 и т. д.) |
| Масса 30ч906бр по таблице «Авроры» | 30 кг (Ду100), 57 кг (Ду150), 97 кг (Ду200), 180 кг (Ду250), 260 кг (Ду300) |
| Что в разделе | Запорная арматура |
| Масса (Масса 30ч906бр по таблице «Авроры») | 30 кг, 57 кг, 97 кг, 180 кг, 260 кг |
| Материал (30ч906бр) | Электроприводная версия 30ч6бр: чугунная параллельная двухдисковая задвижка с выдвижным шпинделем |
Как выбрать позицию в разделе «Задвижки 30ч906бр чугунные»
Сверьте среду и её температуру с допустимыми для модели. В коде «30 (в начале таблицы фигур)» — тип арматуры — задвижка. Области применения 30ч906бр по данным «Авроры»: системы отопления, горячего и холодного водоснабжения ЖКХ с диспетчерским управлением, тепловые сети, техническое водоснабжение предприятий, водопроводные сети. Задвижку применяют для перекрытия, а не для регулирования потока. Тип шпинделя подбирают по месту: невыдвижной уменьшает высоту, выдвижной показывает положение. Ду и давление — главные параметры подбора. Строительные длины» распространяется на фланцевые и приварные задвижки из чугуна и стали, введён с 01.01.1995 взамен ГОСТ 3706-83 и в части строительных длин фланцевых задвижек соответствует ИСО 5752-82. Нужно ли дистанционное управление — решает выбор привода.
Установка и эксплуатация: Задвижки 30ч906бр чугунные
Перед монтажом трубопровод промывают. Затвор открывают и закрывают плавно, без рывков. Сальник подтягивают при появлении течи. Все цифры раздела — из каталогов производителя. По данным «Авроры» 30ч906бр рассчитана на Ру 1,0 МПа и среду до +225 °C (вода, пар), класс герметичности С, D по ГОСТ 9544-93; электроприводы типа ГЗ-А и ГЗ-Б подбирают по диаметру, а при наклонной или горизонтальной установке нужна опора под цилиндр электропривода. Ход затвора проверяют при обслуживании. При замене укажите машину и узел, где стоит изделие: так проще проверить присоединение и исполнение. DN.ru (ЛМЗ) указывает для 30ч906бр Ду50–300, Тмакс 225 °C и установку приводом вверх; высота без привода: 385 мм (Ду100), 430 мм (Ду125), 505 мм (Ду150), 650 мм (Ду200), 810 мм (Ду250), 915 мм (Ду300); диаметр фланца D: 215 мм (Ду100), 280 мм (Ду150), 335 мм (Ду200), 390 мм (Ду250), 440 мм (Ду300). Если шильдик не читается, направьте фото изделия и основные размеры — подберём по таблицам производителя. Фланцы выставляют соосно до затяжки. Корпус задвижки не должен нести нагрузку трубопровода. Сверяйте код полностью — одна буква в коде меняет исполнение.
