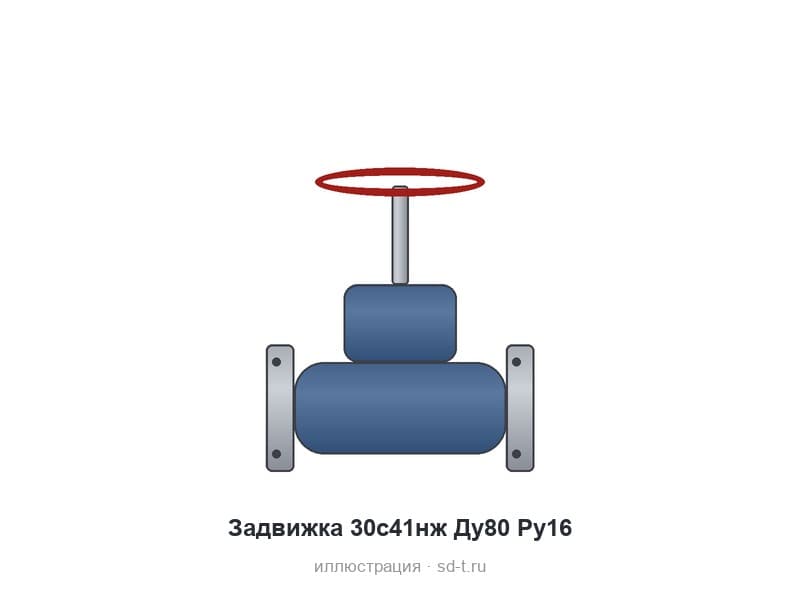

Задвижка 30с41нж Ду80 Ру16
Характеристики
- Тип
- Клапаны и арматура
- Давление, МПа
- 16
✓Гарантия качества, сертификаты и ГОСТ
✓Оплата: наличный / безналичный расчёт
✓Доставка по России и СНГ со склада
✓Отгрузка юридическим и физическим лицам
Задвижка 30с41нж Ду80 Ру16 перекрывает трубопровод Ду 80 с маховика; строительная длина у МЗТА — 210/280 мм, масса — 30 кг. Перекос фланцев не устраняют затяжкой болтов задвижки, нагрузку от трубы снимают опорами.
Расшифровка обозначения Задвижка 30с41нж Ду80 Ру16
- «30» — задвижка по СТ ЦКБА 023-2007;
- «с» — сталь углеродистая;
- «41» — модель 41 — ручная;
- «нж» — уплотнительные поверхности из нержавеющей стали;
- «Ду80» — DN 80;
- «Ру16» — давление 16 кгс/см².
| Позиция | Задвижка 30с41нж Ду80 Ру16 |
| Ду | 80 мм |
| Номинальное давление | 1,6 МПа |
| D | 195 мм |
| D0 | 160 мм |
| Высота H / H1 (МЗТА) | 336 / 428 мм |
| Масса | 30 кг |
| Фланец: D1, d, n | 160 мм, 4 отв. × 18 мм |
| Момент закрытия / открытия | 125 / 145 Н·м |
| Высоты по РЭ «Промтревл» | 450 / 550 мм |
Опрессовку трубопровода ведут давлением не более 1,25·PN.
Если проход другой: Ду50 (L 180/250 мм); Ду100 (L 230/300 мм); Ду125 (L 255 мм). Смотрите раздел Задвижка 30с41нж (ЗКЛ-2-16) стальная.
Цену и срок назовём по заявке, отгрузка — по России и в страны СНГ.
