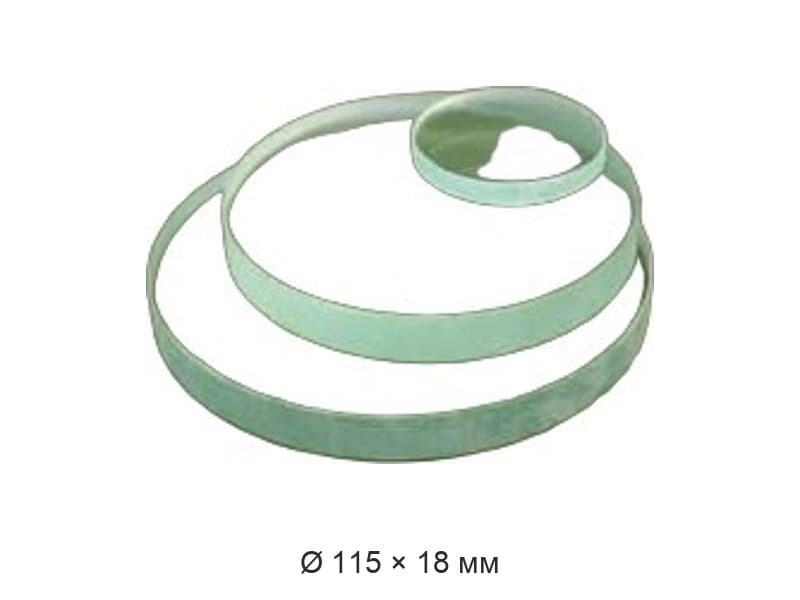

Стекло смотровое закалённое тип Б 115х18

Размер 115х18 читается просто: 115 мм — диаметр круга, 18 мм — толщина. Стекло закалённое 115х18 — один из средних кругов раздела 100–129 мм, а по толщине — исполнение с запасом.

Подбор по посадке: закалённое стекло 115х18

Диаметр 115 мм входит в ряд ГОСТ 21836-88 (допуск ±1,0 мм), но табличная толщина для него — 20 мм. При толщине 18 мм позиция 115х18 — изготовление по размеру, вне таблицы ГОСТ 21836-88. Тот же круг 115 мм встречается и в других толщинах — ближайшие ниже.

Ближайшие к 115х18 позиции раздела. круг 115х15: тот же круг 115 мм, толщина 15 мм. Есть и тип Б 115х20: диаметр прежний, стекло толще — 20 мм. Дальше по ряду — тип Б 120х6: круг крупнее (120 мм), стекло тоньше (6 мм). Также рядом тип Б 120х8: круг крупнее (120 мм), стекло тоньше (8 мм). Сравнивая 115х18 с соседями, сверяйте и диаметр, и толщину — посадка рассчитана на оба размера.

Другие варианты

Тип А размера 115х18 — Стекло смотровое незакалённое тип А 115х18 — допускает лишь нейтральную среду до +70 °C (термостойкость 40 °C). Для диаметра 115 мм тип В по ГОСТ 21836-88 рассчитан и на большее давление — 1,6 МПа. Если режим не выходит за 0,6 МПа и +200 °C, другой тип не нужен — подходит закалённое стекло 115х18.

Отрасли и установки

Смотровое стекло отделяет среду от наблюдателя и при этом пропускает свет. Стекло закалённое 115х18 выполняет эту роль в окнах и фонарях промышленных установок. По классификации ГОСТ 21836-88 это тип Б — закалённое листовое стекло; область применения — пищевые, химические, нефтеперерабатывающие и строительные производства.

Какие среды допустимы

Для позиции «закалённое стекло 115х18» действует единый для типа Б предел давления — 0,6 МПа, что соответствует 6 кгс/см². Температурные границы зависят от среды: −40…+200 °C для кислой и нейтральной, −40…+100 °C для щелочной. Фтор, фторсодержащие и фосфорсодержащие реагенты стандарт исключает.

Работа стекла в окне

Закалённое стекло ставится только в готовом виде: шлифовать, притирать и подгонять его ГОСТ 21836-88 не разрешает. Поэтому посадочное место под стекло закалённое 115х18 проверяют до заказа. При установке поверхность берегут от царапин, а в работе — от брызг жидкости, резко отличающейся по температуре от рабочей среды.

Важное о размере 115х18

Что означают числа в названии «стекло закалённое 115х18»?

115 — диаметр круга в миллиметрах, 18 — толщина. В отличие от 115х18, прямоугольные стёкла в каталоге обозначают тремя числами: длина, ширина, толщина.

Как испытывают стекло 115х18 на прочность?

Давлением не ниже 1,5 МПа: его повышают постепенно и держат не менее 5 минут, стекло должно остаться целым. Это в 2,5 раза больше рабочих 0,6 МПа.

Что написать в заявке на стекло 115х18?

Тип Б, круглое закалённое, диаметр 115 мм, толщина 18 мм и количество. Этого достаточно, чтобы подобрать позицию 115х18 без лишних уточнений.

Чем заменить стекло 115х18 в горячем процессе?

Если +200 °C не хватает, нужен другой тип. По ГОСТ 21836-88 тип В работает до +300 °C, кварцевый тип Г — до +1200 °C; есть ли круг 115 мм в этих исполнениях, уточните по заявке.

Для заказа 115х18 достаточно назвать размер и количество; поставка — по России и СНГ, цена — в карточке. Подобрать иной размер можно в разделе Стекло закаленное тип Б круглое Ø 100–129 мм.
