Стекло закаленное тип Б круглое
7 разделов

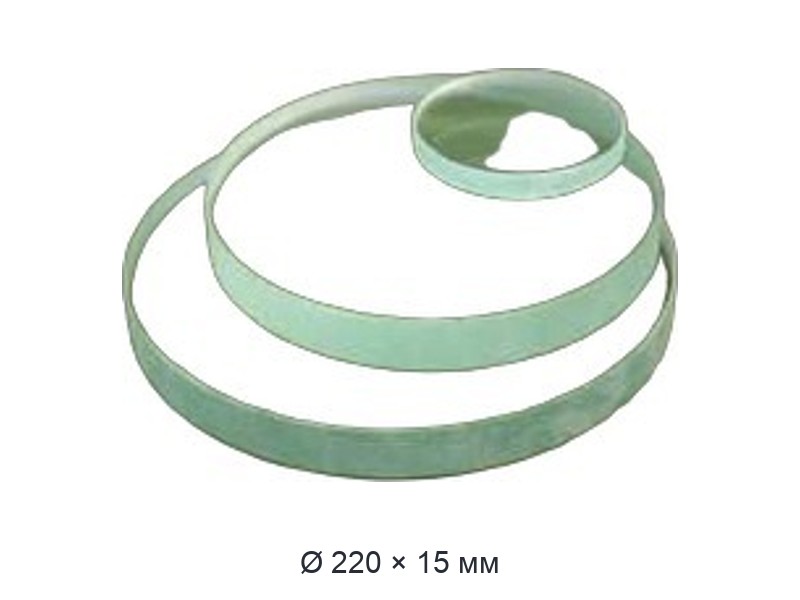

Стекло закалённое тип Б круглое — смотровой диск из листового стекла, прошедшего термическую закалку, для смотровых фонарей и окон промышленных установок. В каталоге таких дисков сотни, поэтому раздел работает как навигатор: позиции разложены по семи диапазонам диаметра, от миниатюрных окошек до крупных иллюминаторов технологических аппаратов. Ниже — как выбрать диапазон, толщину и когда тип Б вообще уместен.
Стекло закалённое тип Б круглое: диапазоны диаметра
| Диапазон диаметра | Размер стандартного ряда ГОСТ 21836-88 | Особенность диапазона |
|---|---|---|

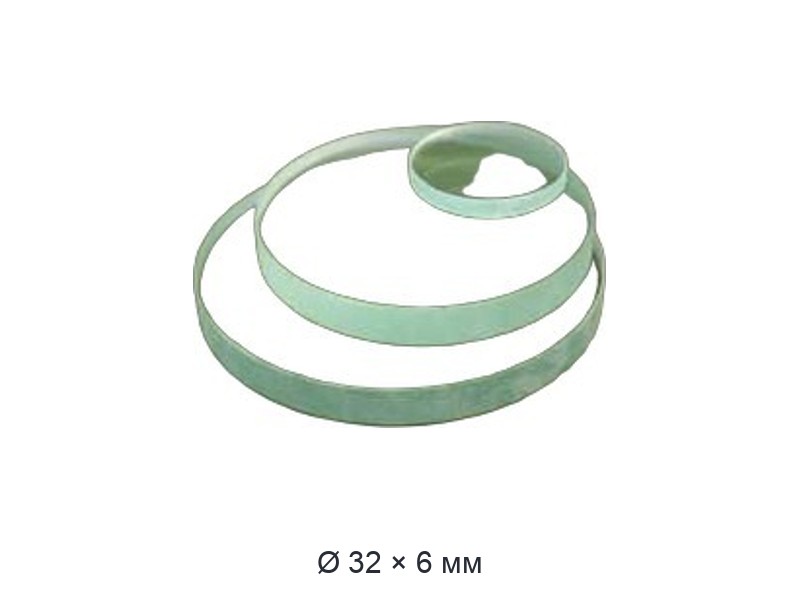

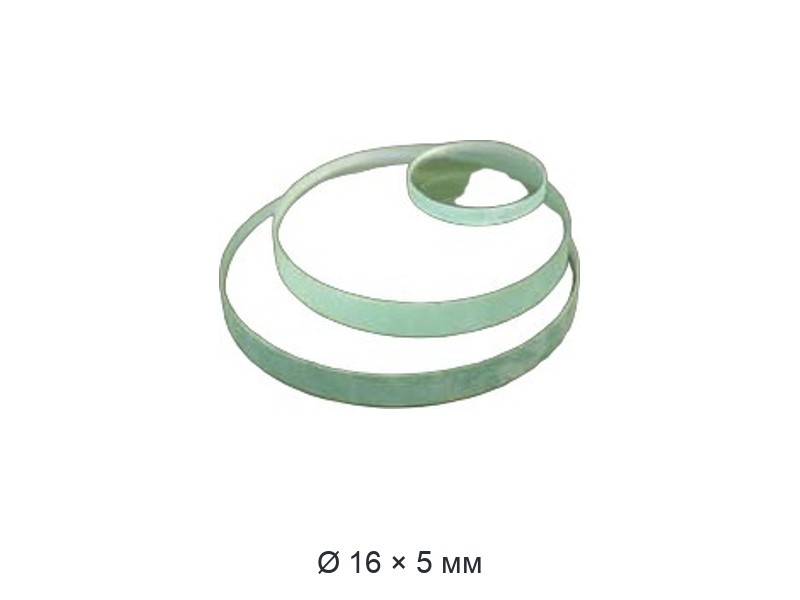

| Ø до 69 мм | нет | малые окна; на одном диаметре — много толщин |

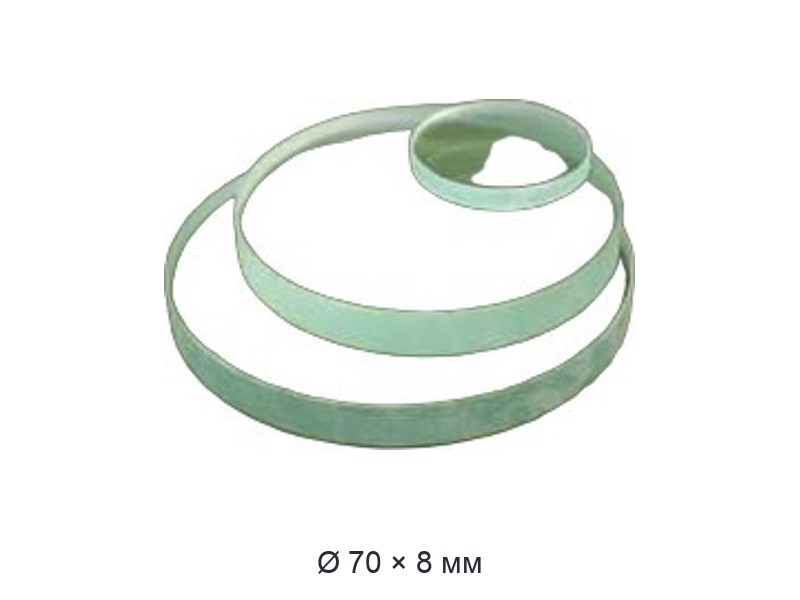

| Ø 70–99 мм | 80 × 15 мм | единственный размер ряда с толщиной 15 мм |

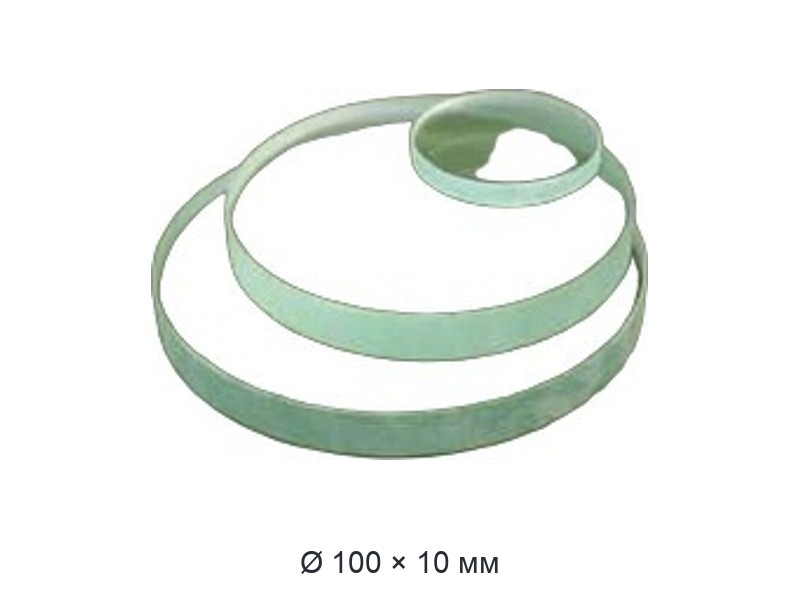

| Ø 100–129 мм | 100 × 20 и 115 × 20 мм | сюда относится пример обозначения «Стекло Б 100х20» |
| Ø 130–159 мм | 150 × 20 мм | средние окна аппаратов |

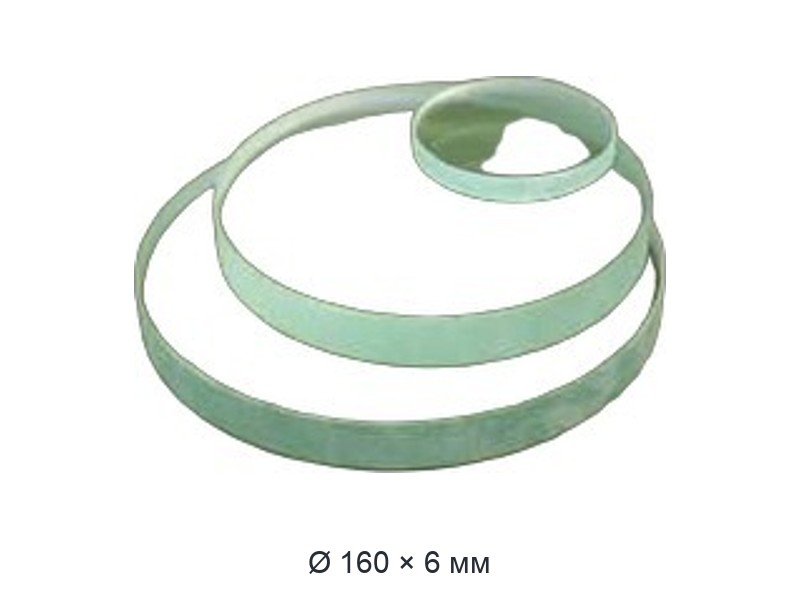

| Ø 160–219 мм | 200 × 20 мм | верхняя граница стандартного ряда |

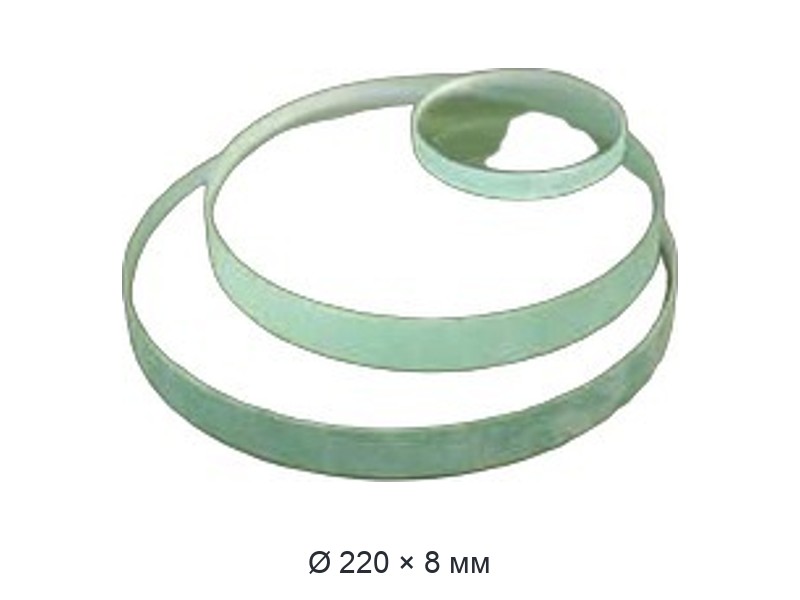

| Ø 220–349 мм | нет | крупные окна, изготовление по размеру |

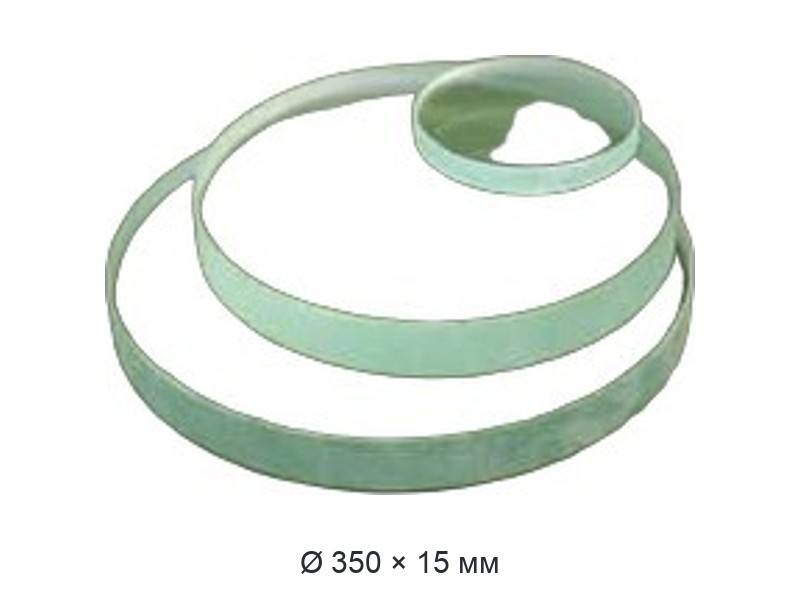

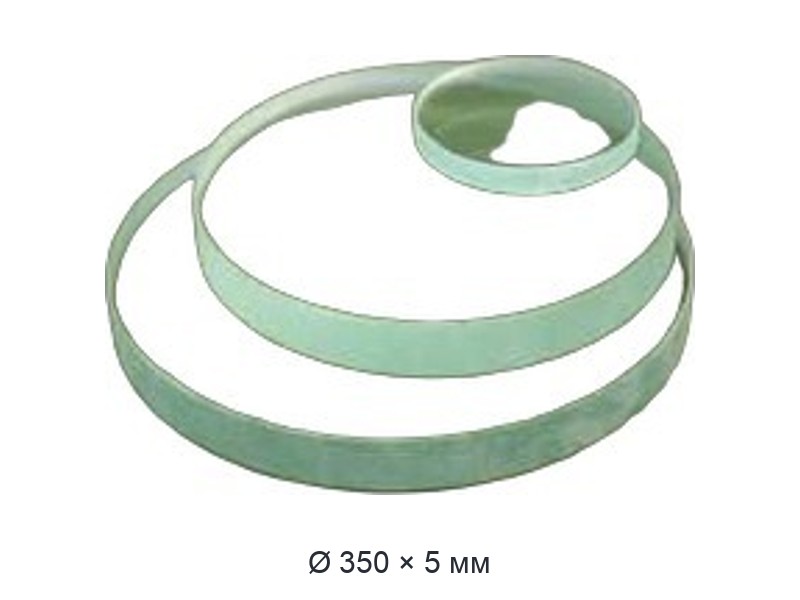

| Ø от 350 мм | нет | самые большие диаметры каталога |
Что гарантирует ГОСТ 21836-88 для типа Б
Стандарт описывает стекло закалённое тип Б круглое пятью диаметрами — 80, 100, 115, 150 и 200 мм с допуском ±1,0 мм. Толщина у Ø80 — 15 мм, у остальных — 20 мм. Рабочая температура — от −40 до +200 °C в кислой (кроме фтора, фтор- и фосфорсодержащих реагентов) или нейтральной среде и от −40 до +100 °C в щелочной. Рабочее давление — не более 0,6 МПа (6 кгс/см²) для всех диаметров, испытательное — не менее 1,5 МПа с выдержкой не менее 5 минут. Термостойкость — 140 °C, коэффициент направленного пропускания света на 10 мм толщины — не менее 0,85. ГОСТ 21836-88 заменён ГОСТ 21836-2021 с 01.05.2022; значения приведены по ГОСТ 21836-88, новую редакцию мы не сверяли.
Всё стекло закалённое тип Б круглое вне пяти стандартных размеров — изготовление по размеру: свойства материала те же, но позиция в таблицу стандарта не входит.
Как подобрать диаметр и толщину
Диаметр определяет оправа: диск должен войти в посадочное место с допустимым зазором. Толщину задаёт глубина посадки и нагрузка, поэтому на одном диаметре в каталоге обычно несколько толщин — от тонких дисков до толстых. В названии круглое стекло записано диаметром и толщиной: «Стекло тип Б 40х10» — Ø40, толщина 10 мм. Измерьте старое стекло или чертёж оправы и выбирайте позицию точно: закалённое стекло тип Б круглое нельзя шлифовать, притирать и подгонять — после закалки обработка не допускается.
Тип Б рядом с другими видами
Если режим мягче — нейтральная среда и не выше +70 °C, — подойдёт незакалённый тип А с термостойкостью 40 °C. Если нагрев выше +200 °C, стандарт предлагает тип В из термостойкого стекла (до +300 °C, давление от 0,8 до 2,5 МПа в зависимости от диаметра) и кварцевый тип Г (до +1200 °C). Для линий под давлением выше 0,6 МПа смотрят импортные стёкла DIN 7080: у них давление зависит от диаметра и толщины, например Ø100×15 мм — 16 бар по таблице MAXOS. Все эти виды собраны в разделе Стекло смотровое.
Монтаж и уход
При установке стекло закалённое тип Б круглое берегут от царапин и сколов. В работе на наружную поверхность не должны попадать брызги жидкости, резко отличающейся по температуре от рабочей среды. Нужны ли защитные устройства, решают для каждой установки отдельно. Отклонение от параллельности плоскостей — не более 0,5 мм, от плоскостности — не более 0,3 % диаметра.
