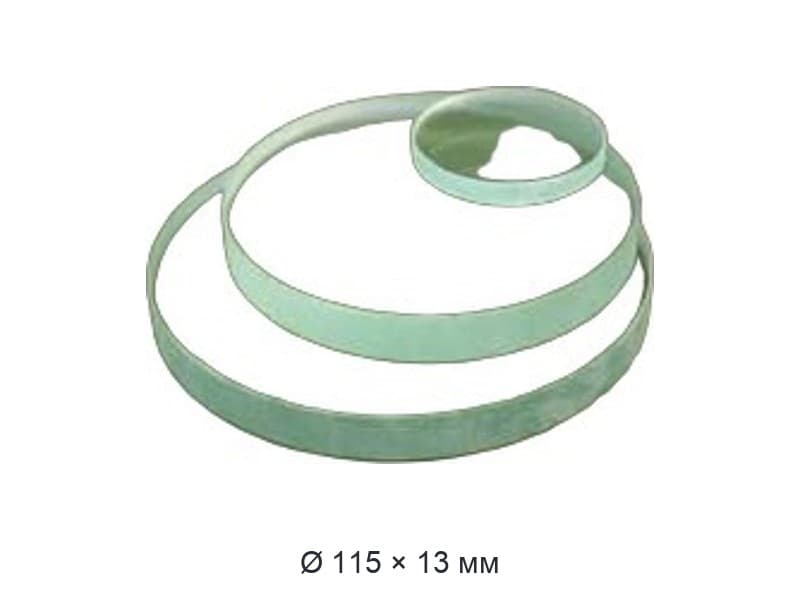

Стекло смотровое закалённое тип Б 115х13

Стекло закалённое 115х13 закрывает проём смотрового окна диаметром 115 мм. Толщина 13 мм — это умеренное исполнение, а место в каталоге — один из средних кругов раздела 100–129 мм.

Размер 115х13 и соседние позиции

ГОСТ 21836-88 знает круг 115 мм только с толщиной 20 мм. Толщина 13 мм делает 115х13 изготовлением по размеру, вне таблицы ГОСТ 21836-88, хотя сам диаметр табличный. Под диаметр 115 мм выпускается несколько толщин, поэтому в заявке нужна и вторая цифра — 13.

Ниже — размеры, соседние с 115х13. Ближе всего — Стекло смотровое закалённое тип Б 115х18: тот же круг 115 мм, толщина 18 мм. Также рядом Стекло смотровое закалённое тип Б 115х20: диаметр прежний, стекло толще — 20 мм. Дальше по ряду — тип Б 120х6: другие и диаметр (120 мм), и толщина (6 мм). Есть и Стекло смотровое закалённое тип Б 120х8: Ø120 мм, толщина 8 мм. Подгонять закалённое стекло нельзя, поэтому ошибку в размере исправляют только заменой на соседний.

Область использования

Смотровые окна и фонари стоят на промышленных установках многих отраслей — химической, пищевой, нефтеперерабатывающей, строительной. Их задача — показать, есть ли поток среды. Стекло закалённое 115х13 — деталь такого окна, закалённое стекло типа Б из листового стекла.

Где проходят границы применения

В карточке 115х13 указан верхний предел +200 °C — это граница типа Б для кислых и нейтральных сред. В щелочной среде ГОСТ 21836-88 снижает её до +100 °C, нижняя граница — −40 °C. Давление в работе для позиции «закалённое стекло 115х13» — не больше 0,6 МПа; фтор- и фосфорсодержащие реагенты исключены.

Как монтировать закалённое стекло 115х13

Стекло закалённое 115х13 ставят в окно в том виде, в каком оно изготовлено: ГОСТ 21836-88 запрещает шлифовать, притирать и подгонять закалённые стёкла типов Б и В. В эксплуатации важно не повредить поверхность и не допускать попадания на неё снаружи брызг жидкости, резко отличающейся по температуре.

Если нужен другой режим

Кварцевая пара к позиции 115х13 — Стекло кварцевое смотровое тип Г 115х13: та же посадка 115 мм, предел +1200 °C по ГОСТ 21836-88. Для диаметра 115 мм тип В по ГОСТ 21836-88 рассчитан и на большее давление — 1,6 МПа. Если режим не выходит за 0,6 МПа и +200 °C, другой тип не нужен — подходит закалённое стекло 115х13.

Короткие ответы

Бывает ли стекло закалённое 115х13 с оттенком?

Бывает: ГОСТ 21836-88 допускает зеленоватый или голубоватый оттенок, если светопропускание не ниже 0,85 на 10 мм толщины. В остальном стекло должно быть бесцветным.

Можно ли использовать стекло 115х13 в щелочной среде?

Можно, если температура не выше +100 °C. В кислой и нейтральной среде стекло 115х13 работает до +200 °C, нижняя граница везде −40 °C.

Как оформить заказ на стекло 115х13?

Назовите размер — 115 на 13 мм — и количество. Поставка по России и в страны СНГ, цена указана в карточке.

Выдержит ли стекло 115х13 давление 1 МПа?

Нет, рабочий предел типа Б — 0,6 МПа для любого диаметра, и круг 115 мм не исключение. 1,5 МПа — это испытательное давление для 115х13, а не рабочее.

Другие диаметры и толщины этого диапазона — в разделе Стекло закаленное тип Б круглое Ø 100–129 мм.
