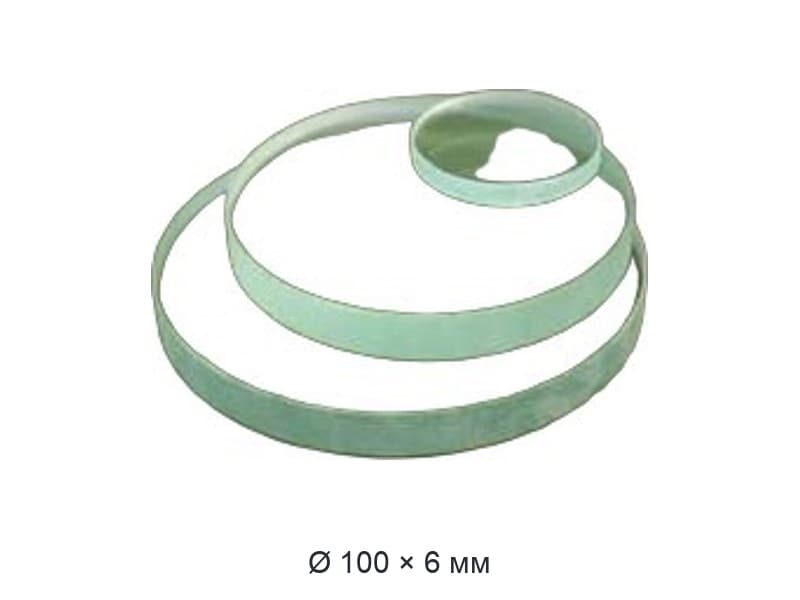

Стекло смотровое закалённое тип Б 100х6

Когда проём смотрового фонаря рассчитан на 100 мм, а глубина посадки — на 6 мм, в заказ идёт закалённое стекло 100х6. В линейке каталога это один из первых размеров раздела 100–129 мм, по толщине — обычное для такого круга исполнение.

Подбор по посадке: стекло закалённое 100х6

ГОСТ 21836-88 знает круг 100 мм только с толщиной 20 мм. Толщина 6 мм делает 100х6 изготовлением по размеру, вне таблицы ГОСТ 21836-88, хотя сам диаметр табличный. Диаметр 100 мм в каталоге повторяется с разной толщиной, поэтому толщину 6 мм указывайте явно.

Ниже — размеры, соседние с 100х6. Стекло смотровое закалённое тип Б 100х18: тот же круг 100 мм, толщина 18 мм. Дальше по ряду — Стекло смотровое закалённое тип Б 100х20: тот же круг 100 мм, толщина 20 мм. Есть и стекло 105х8: Ø105 мм, толщина 8 мм. Также рядом круг 108х8: другие и диаметр (108 мм), и толщина (8 мм). Подгонять закалённое стекло нельзя, поэтому ошибку в размере исправляют только заменой на соседний.

Другие варианты

Для высокотемпературных сред в каталоге есть кварцевый аналог — Стекло кварцевое смотровое тип Г 100х6. Тип Г выдерживает до +1200 °C, закалённый тип Б — до +200 °C. Для диаметра 100 мм тип В по ГОСТ 21836-88 рассчитан и на большее давление — 2,5 МПа. Внутри пределов 0,6 МПа и +200 °C выбор простой: стекло закалённое 100х6.

Отрасли и установки

Через смотровой фонарь технолог убеждается, что среда идёт по линии. Стекло в фонаре — рабочая деталь, и закалённое стекло 100х6 выпускается для этой задачи. Отрасли, где применяют такие окна: химическая, пищевая, нефтеперерабатывающая, строительная и другие.

Какие среды допустимы

Стекло закалённое 100х6 изготовлено из листового стекла, прошедшего закалку. ГОСТ 21836-88 даёт для такого стекла: термостойкость 140 °C, пропускание света не ниже 0,85 на 10 мм толщины, рабочее давление до 0,6 МПа, температуру от −40 до +200 °C (в щелочной среде — до +100 °C).

Работа стекла в окне

ГОСТ 21836-88 требует не царапать и не повреждать стёкла типов Б и В, не обрабатывать их механически и не допускать брызг на наружную сторону жидкости с температурой, резко отличной от рабочей. Для закалённое стекло 100х6 эти правила действуют полностью, начиная с момента монтажа.

Важное о размере 100х6

Какую фаску может иметь закалённое стекло 100х6?

Не шире 3 мм: ГОСТ 21836-88 ограничивает фаску при толщине от 6 мм, а у этой позиции 6 мм.

Сколько градусов выдерживает стекло 100х6?

До +200 °C в кислой и нейтральной среде и до +100 °C в щелочной; снизу — до −40 °C. Для более горячих сред при этом размере есть кварцевый вариант, о нём сказано выше.

Как оформить заказ на стекло 100х6?

Назовите размер — 100 на 6 мм — и количество. Поставка по России и в страны СНГ, цена указана в карточке.

Какая минимальная температура для стекла 100х6?

−40 °C. Верхняя граница зависит от среды: +200 °C для кислой и нейтральной, +100 °C для щелочной.

Нужно ли защитное устройство окну со стеклом 100х6?

Обязательным его ГОСТ 21836-88 не делает: решение принимают для конкретной установки. Само стекло круга 100 мм берегут от повреждений.

Другие диаметры и толщины этого диапазона — в разделе Стекло закаленное тип Б круглое Ø 100–129 мм.
