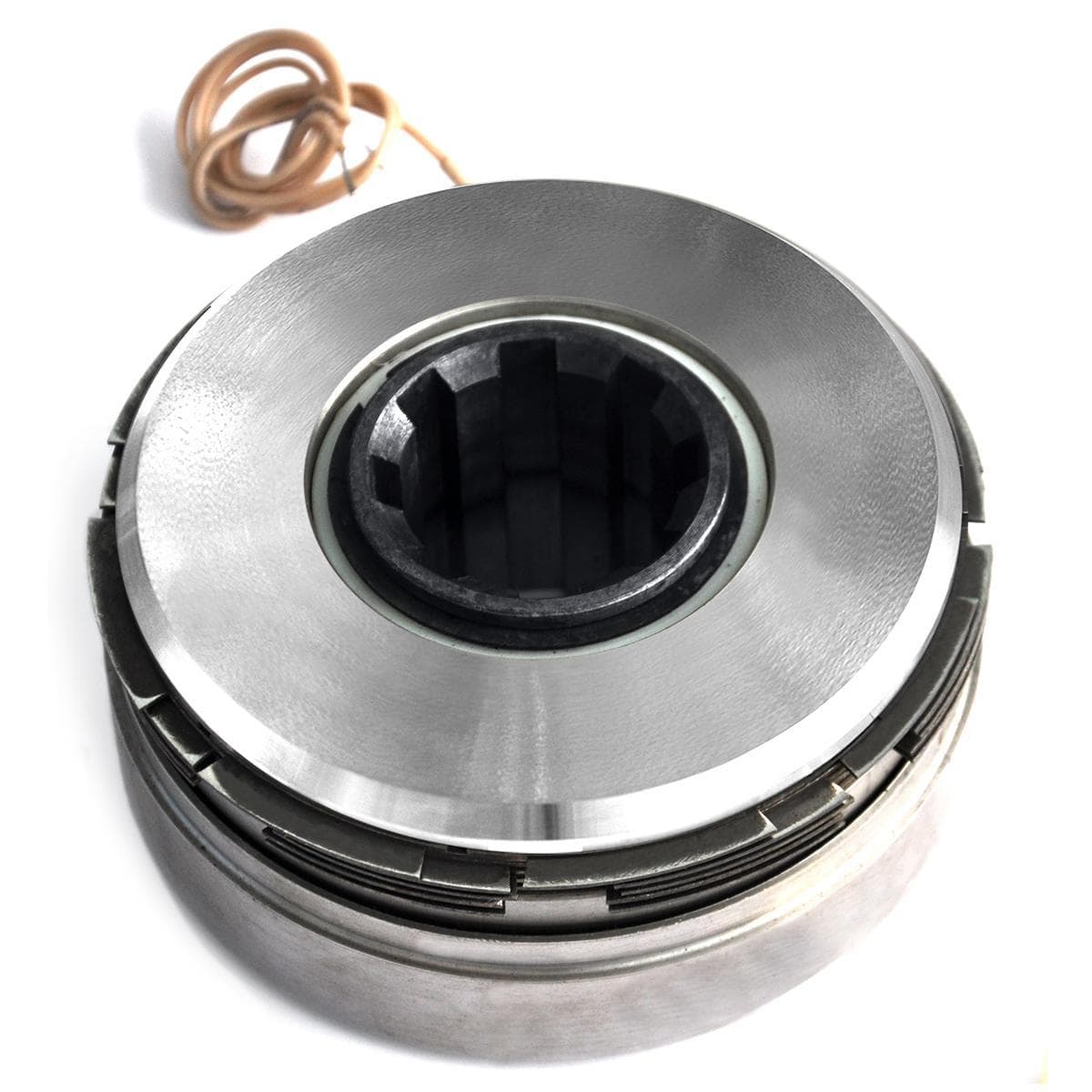

Магнитная муфта ЭТМ 074-1В
- Тип
- Муфты
Сцепное устройство для коробки передач или механизма подачи — магнитная муфта ЭТМ 074-1В: бесконтактная электромагнитная муфта, габарит 07, номинальный момент 40 Н·м, в пакете 4 наружных и 5 внутренних дисков.
Расшифровка обозначения ЭТМ 074-1В
Буквы ЭТМ: Э — электромагнитная, Т — трения, М — муфта. 07 — типоразмер в ряду 05–15, по ТО 4,0 кгс·м. 4 — бесконтактная; ЭТМ 072 и ЭТМ 076 — контактная и тормозная того же габарита.
1 после дефиса — ряд отверстия, самое крупное из трёх. В — шлицевое, центрированное по d.
| Рабочая среда | масло И-20А |
| Наружный диаметр D × длина L | 100 × 45 мм |
| Справочный ток катушки | 1,20 А |
| Посадка на вал | шлицевое 6×26×30 по ГОСТ 1139-58, центрирование по внутреннему диаметру |
При установке позиции «Магнитная муфта ЭТМ 074-1В» учтите следующее. Подшипниковое исполнение …4П рассчитано на коробки передач с разъёмом корпуса и валы с большими пролётами; в остальных случаях паспорт рекомендует …2 или …4.
Чем «Магнитная муфта ЭТМ 074-1В» отличается от соседей: ЭТМ 074-1А (шпоночная посадка 25 мм). ЭТМ 074-2А: гладкое отверстие со шпонкой (22 мм), 2-й ряд. Полный ряд — в разделе Бесконтактные муфты ЭТМ габарит 07 (40 Н·м).
