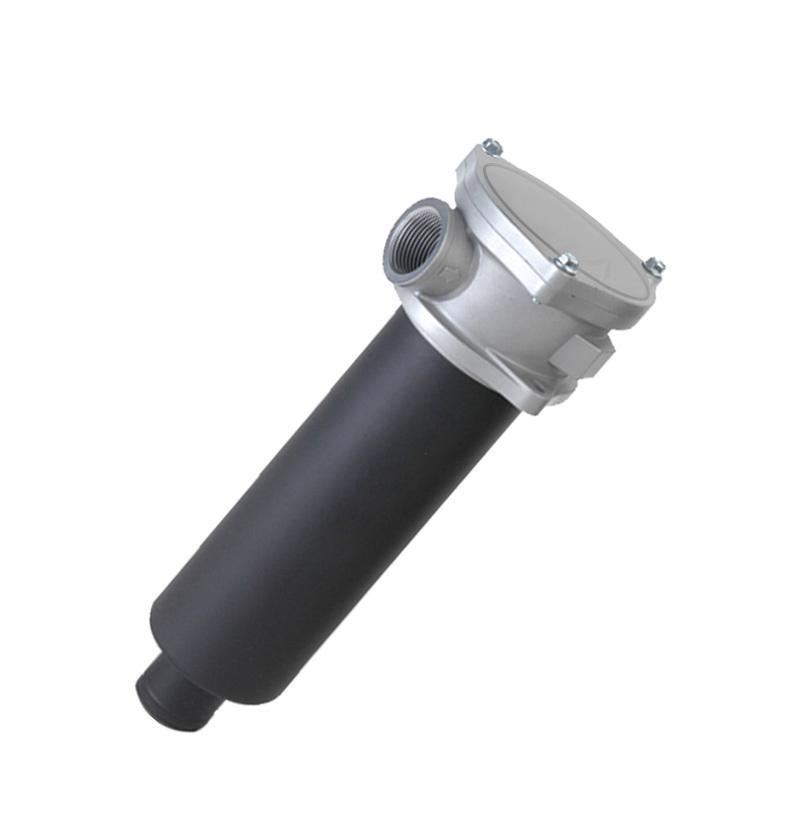

Фильтр сливной MPH 6301COSAF1A25

Фильтр сливной MPH 6301COSAF1A25 — крупный сливной фильтр MPH типоразмера 630 с алюминиевой головкой и возможностью диффузора и магнита. Предел давления — 10 бар; при замене загрязнения остаются внутри элемента. Главные параметры: тонкость фильтрации 25 мкм; предельное давление — 10 бар; длина 1 по коду.

Фильтрация изнутри наружу и байпас 1,75 бар: что делает MPH 630

В MPH направление потока — изнутри наружу (IN→OUT): загрязнения собираются во внутренней полости элемента и уходят вместе с ним. Рабочая температура — от −25 до +110 °C; монтаж вертикальный, поток идёт изнутри наружу (IN→OUT).

Если смотреть на позицию «Фильтр сливной MPH 6301COSAF1A25»: давление серии 10 бар, длина корпуса 1, типоразмер 630; остальное — в таблице ниже.

Характеристики: Фильтр сливной MPH 6301COSAF1A25

В таблице — данные карточки и листа серии для «Фильтр сливной MPH 6301COSAF1A25»; всё, чего в листе нет, оставлено без значения.

Обозначение MPH 6301COSAF1A25 по частям

По частям «Фильтр сливной MPH 6301COSAF1A25» раскладывается так: MPH 6301 — это серия MPH, типоразмер 630, длина 1; C: байпас 1,75 бар; O — это магнит без диффузора; S — без сапуна; A — это уплотнения NBR; F1 — это присоединение фланец 2 1/2″ SAE 3000 psi/M; A25: микроволокно 25 мкм (по ISO 16889 — 21 µm(c)).

Проверка MPH 630 арифметикой

Пропускная способность «Фильтр сливной MPH 6301COSAF1A25» по листу — 518 л/мин на эталонном масле (30 мм²/с, перепад 0,5 бар).

Возьмём насос 100 см³ и 1450 об/мин: 100 × 1450 : 1000 = 145 л/мин. До лимита в 518 л/мин остаётся 373 л/мин запаса.

При 3 одинаковых насосах поток возрастает до 435 л/мин (3 × 145); для такой нагрузки смотрите длину больше.

Коэффициент Y для MR630 (микроволокно 25 мкм, длина 1) — 0,92. Тогда на подаче 145 л/мин перепад элемента равен 0,92 : 1000 × 145 = 0,13 бар (30 мм²/с). Если масло гуще, перепад растёт пропорционально вязкости: при 46 мм²/с получится 0,13 × 46 : 30 = 0,20 бар.

Увеличение длины до 2 подняло бы расход по таблице до 1045 л/мин. При длине 1 расход достигает 565 л/мин у материала P10 и 369 л/мин у материала A10.

Что заказать вместе с «Фильтр сливной MPH 6301COSAF1A25»

Сменный элемент для MPH 630 — серии MR630; для вашей позиции код MR6301A25AP01. Карточка этого элемента: Фильтрующий элемент MR6301A25AP01.

Неорганическое микроволокно — материал для тонкой фильтрации, перепад разрушения элемента — 10 бар. Номера комплектов уплотнений MPH 630: 02050153 для NBR и 02050154 для FPM.

Чтобы менять элемент по факту, а не по календарю, поставьте индикатор: BVP15HAP01 (визуальный индикатор с автоматическим возвратом) (1,5 бар по таблице подбора MP Filtri).

Чем заменить «Фильтр сливной MPH 6301COSAF1A25»: соседние варианты

Если для «Фильтр сливной MPH 6301COSAF1A25» нужно близкое по параметрам: MPH 6302CDSAF1P10S — длина 2, материал P10 (бумага с пропиткой 10 мкм), исполнение D. Позиция MPH 2504CDSAF1A10P01 отличается так: типоразмер 250, длина 4, материал A10 (микроволокно 10 мкм). MPH 2504CDSAG1A10P01 — типоразмер 250, длина 4, материал A10 (микроволокно 10 мкм). Чужой аналог без расчёта по расходу и присоединению не называем: подбираем по давлению, потоку, тонкости и размерам. Другие позиции этого ряда: Сливные фильтры MP Filtri MPH; общий раздел: Сливные фильтры MP Filtri.

Ограничения «Фильтр сливной MPH 6301COSAF1A25»

Для напорной линии с высоким давлением этот фильтр не предназначен: предел серии — 10 бар. Диффузор в исполнении MPH нужен, чтобы выход был под уровнем масла и не было пены и аэрации; магнитная колонка добавляет защиту от ферромагнитных частиц.

Установка и замена элемента в MPH 630

Корпус длины 1 весит 6,50 кг. Перед установкой MPH проверьте плоскость на баке и состояние уплотнения; фланцевые варианты подключаются по размеру фланца из кода.
