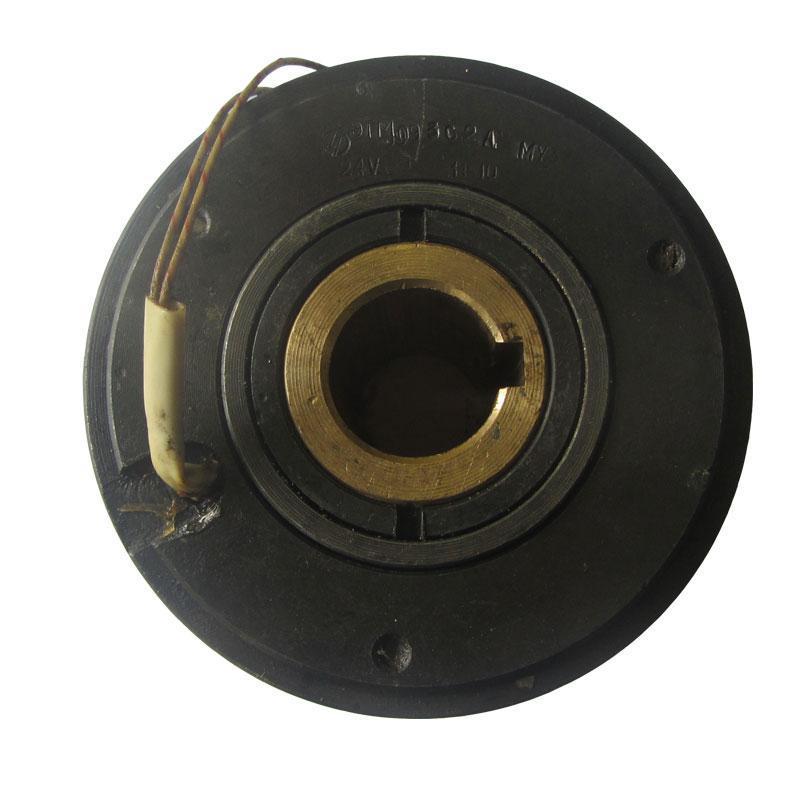

Электромуфта Э1ТМ 136-3В круглый фланец
- Тип
- Муфты
Электромуфта Э1ТМ 136-3В круглый фланец рассчитана на дистанционное и автоматическое управление тормозом привода и относится к 13 габариту (630 Н·м). У круглого фланца поводок выполнен цилиндрической «чашкой»; именно с ним сцеплены наружные диски тормоза.
Расшифровка обозначения Э1ТМ 136-3В
По частям: Э1ТМ (то же, что ЭТМ: электромагнитная муфта трения); 13 (типоразмер); 6 (тормозная, с неподвижным поводком); 3 (номер ряда отверстия); В (шлицы, центрирование по внутреннему диаметру); круглый фланец (поводок-«чашка»).
| Фланец | круглый фланец |
| Момент номинальный | 630 Н·м |
| Габарит | 13 |
| Обозначение | Электромуфта Э1ТМ 136-3В круглый фланец |
| Степень защиты | IP00 |
| Посадка на вал | В, 3-й ряд: шлицы 8×46×54 или 8×56×65 (ГОСТ 1139-58) |
Подбор и соседние исполнения
Цифра 3 после дефиса — ряд посадочного отверстия; из трёх рядов 13 габарита у третьего отверстие самое малое. Чем отличаются ближайшие позиции: Э1ТМ 136-2Н — отверстие 2-го ряда, шлицы с центрированием по наружному диаметру. Весь ряд по отверстиям и фланцам — тормозные ЭТМ габарита 13. Чтобы не ошибиться с посадкой, пришлите вместе с запросом «Электромуфта Э1ТМ 136-3В круглый фланец» чертёж или размеры вала. Поставка — по России и странам СНГ.
