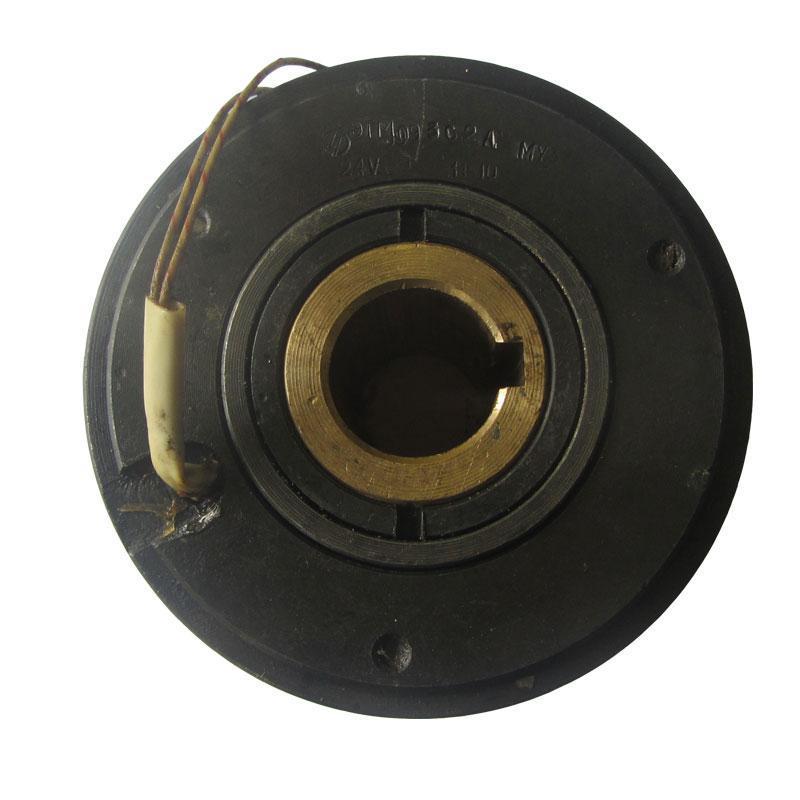

Электромуфта Э1ТМ 056-1В квадратный фланец — тормоз 05 габарита из ряда ЭТМ…6; её ставят в механизмы, где вал нужно остановить и удержать по команде. Ряд отверстия выбирают по диаметру вала: чем больше номер ряда, тем меньше отверстие, поэтому ряд 1 даёт самое крупное отверстие габарита.
Расшифровка обозначения Э1ТМ 056-1В
Слева направо: Э1ТМ (написание серии ЭТМ, под которым выходит её ТО); 05 (габарит муфты (D 85 мм)); 6 (тормоз, а не контактная …2 или бесконтактная …4); 1 (ряд отверстия, отверстие самое крупное); В (шлицы, центрирование по внутреннему диаметру); квадратный фланец (фланец-поводок старого типа).
| Отверстие втулки | шлицевое z×d×D 6×18×22 или 6×21×25, ряд 1, по внутреннему диаметру |
| Диски наружные / внутренние | 4 / 3 |
| Момент номинальный | 16 Н·м (1,6 кгс·м) |
| Обозначение | Электромуфта Э1ТМ 056-1В квадратный фланец |
| Типоразмер | 05 |
| Фланец | квадратный (прежнее исполнение) |
Чем отличаются ближайшие позиции: Э1ТМ 056-1А — гладкое отверстие со шпонкой. Остальные исполнения собраны в разделе тормозные муфты ЭТМ 05 габарита. Чтобы не ошибиться с посадкой, пришлите вместе с запросом «Электромуфта Э1ТМ 056-1В квадратный фланец» чертёж или размеры вала. Отправляем заказы по России и СНГ.
