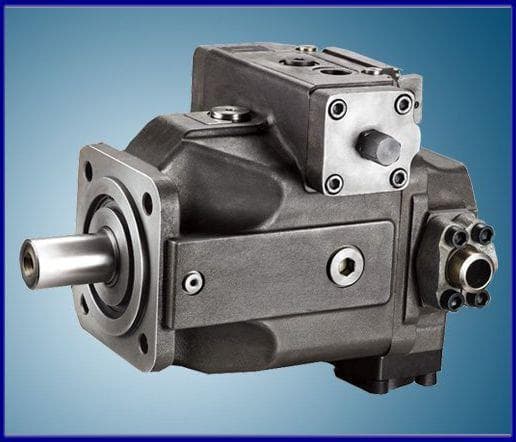

Насос Rexroth A4VSO 250 DR
- Тип
- аксиально-поршневой регулируемый насос с наклонной шайбой, открытый контур
- Рабочий объём
- 250 см³
- Управление
- регулятор давления
Насос Rexroth A4VSO 250 DR — аксиально-поршневой регулируемый насос Rexroth A4VSO с наклонной шайбой для открытого контура, рабочий объём 250 см³, регулятор давления DR. Номинальное давление 350 бар, максимальное 400 бар, подача при 1500 об/мин — 375 л/мин.
Как работает «Насос Rexroth A4VSO 250 DR»
Подача пропорциональна частоте вращения и рабочему объёму; изменением угла наклонной шайбы её плавно меняют. Регулятор DR (лист 92060) — регулятор давления с односторонним поворотом: когда давление в линии достигает уставки, он уменьшает угол шайбы и тем самым ограничивает давление, снижая подачу.
Насос рассчитан на масло HLP по DIN 51524; оптимальная вязкость — 36…16 мм²/с, продолжительная работа — при 400…10 мм²/с. Температура на порту T при уплотнении NBR — не выше +85 °C, при FKM — до +110 °C; холодный пуск допустим до −40 °C (NBR) и −25 °C (FKM) не более трёх минут без нагрузки при давлении до 50 бар.
Характеристики: Насос Rexroth A4VSO 250 DR
| Параметр | Значение |
|---|---|
| Позиция | Насос Rexroth A4VSO 250 DR |
| Рабочий объём | 250 см³ |
| Управление | регулятор давления DR |
| Номинальная частота вращения | 1500 об/мин |
| Максимальная частота (при неполном объёме) | 1800 об/мин |
| Подача при 1500 об/мин | 375 л/мин |
| Мощность при 350 бар | 219 кВт |
| Момент при 350 бар / 100 бар | 1391 / 398 Н·м |
| Масса без сквозного привода | около 184 кг |
| Объём корпуса | 10 л |
Расшифровка обозначения «Насос Rexroth A4VSO 250 DR»
- A4VS — аксиально-поршневой регулируемый узел с наклонной шайбой, O — насос открытого контура
- 250 — рабочий объём 250 см³
- DR — регулятор давления (лист 92060)
Карточка не содержит серии (10, 11 или 30), направления вращения, исполнения вала (шпонка P или шлицы Z), уплотнений (P — NBR, V — FKM), присоединений и сквозного привода. Для NG250 серия 3 индекс 0 обозначена в листе как «не для новых проектов», а серия 33 бывает только с высокоскоростным блоком; полный код уточняем по заказу.
Расчёт для «Насос Rexroth A4VSO 250 DR»
Подача по формуле листа qv = Vg × n × ηv ÷ 1000: теоретически при 1500 об/мин 250 × 1500 ÷ 1000 = 375 л/мин, при 1450 об/мин 250 × 1450 ÷ 1000 = 362,5 л/мин (без объёмного КПД и допусков).
Мощность по формуле P = qv × Δp ÷ (600 × ηt): без КПД 375 × 350 ÷ 600 = 218,75 кВт — это совпадает с 219 кВт в листе; при 100 бар 375 × 100 ÷ 600 = 62,5 кВт.
Момент по формуле M = Vg × Δp ÷ (20 × π × ηhm): без КПД 250 × 350 ÷ (20 × 3,14) = 1393,3 Н·м — рядом с 1391 Н·м в листе; при 100 бар 250 × 100 ÷ (20 × 3,14) = 398,1 Н·м.
Что заказать вместе и аналоги
К насосу подбирают двигатель или привод по моменту и частоте, всасывающую линию (значения листа даны при абсолютном давлении 1 бар на порту S), фильтр, муфту и сквозной привод при необходимости. Максимальная радиальная сила на валу NG250 — 2000 Н, осевая — ±1800 Н. Раздел с насосами Rexroth: Насосы Rexroth; общий список — Гидрооборудование REXROTH.
Насосы других изготовителей с тем же фланцем и валом бывают, но замену подтверждаем после сверки подачи, давления и регулятора.
Подбор и ограничения
Эксплуатация выше максимальных значений или ниже минимальных может привести к потере функции, сокращению срока службы или разрушению насоса — об этом прямо предупреждает лист. Максимальная частота вращения зависит от абсолютного давления на порту S и от рабочего объёма (диаграмма в листе). Для жидкостей HFC у листа есть отдельное специальное исполнение (лист 92053); стандартный насос рассчитан на минеральное масло и жидкости HFD.
Монтаж и обслуживание
Положение монтажа в листе названо свободно выбираемым; перед пуском схему заполнения корпуса и дренажа сверяют с разделом «Installation instructions» листа RE 92050. Чистоту масла и вязкость контролируют по таблице листа; срок службы определяется температурой, вязкостью и чистотой жидкости.
