Кран шаровый V2MT DN10 M22x1.5EPDM с отверстиями под крепление (402.1132 NG)

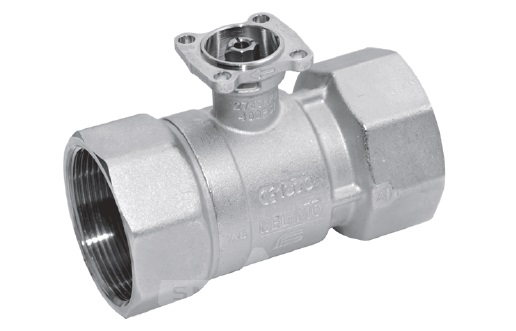

Кран шаровый V2MT DN10 M22x1.5EPDM с отверстиями под крепление — двухходовой шаровой кран INTEVA серии V2MT, типоразмер DN10 (3/8"), с отверстиями под крепление. Присоединение: M22×1,5. Давление по таблице каталога для типоразмера DN10 — до 500 бар.

Назначение и принцип работы «Кран шаровый V2MT DN10 M22x1.5EPDM с отверстиями под крепление»

У шарового крана INTEVA два рабочих положения: рукоятка вдоль трубы — открыто, поперёк — закрыто. Для дросселирования потока кран не предназначен, потому что промежуточное положение вредит сёдлам.

У V2MT резьба наружная, под трубу по DIN 2353 (ISO 8434-1): трубу с обжимным кольцом крепят прямо к крану, без дополнительного переходника.

Кольца — EPDM; по каталогу INTEVA они работают от −40 до +150 °C. Если температура масла выходит за этот диапазон, материал колец меняют.

Характеристики: Кран шаровый V2MT DN10 M22x1.5EPDM с отверстиями под крепление

Значения взяты из обозначения позиции и каталога INTEVA v12; неподтверждённые параметры мы не вписывали.

Расшифровка обозначения 402.1132NG

Обозначение 402.1132NG складывается из следующих частей.

• 402 — серия V2RH/V2MT, двухходовой кран
• 1 — материал: углеродистая сталь
• 1 — крепёж: с отверстиями под крепление
• 3 — кольца: EPDM
• 2 — типоразмер DN10
• NG — метрическая резьба ISO 9974, внутренняя

Подбор по цифрам: расчёт

Насос 63 см³ при 1450 об/мин: 63 см³ × 1450 об/мин ÷ 1000 = 91,35 л/мин; скорость в проходе DN10 — 91,35 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,01 м)² ÷ 4) = 19,4 м/с. Площадь круга по условному диаметру: 3,14 × 10² ÷ 4 = 78 мм².

Сила давления на условное сечение: 500 бар × 100000 Па/бар × 3,14 × (0,01 м)² ÷ 4 ÷ 1000 = 3,9 кН. Эту нагрузку воспринимают корпус крана и присоединённые трубы.

Настройка предохранительного клапана 315 бар против 500 бар по таблице: 500 − 315 = 185 бар; отношение 500 ÷ 315 = 1,59, давление в psi — 500 бар × 14,5 = 7250 psi.

Что заказать вместе

Для установки в линию понадобятся ответные фитинги с нужной резьбой присоединения и уплотнения; кольца крана — EPDM.

При необходимости автоматизации кран выпускают с фланцем ISO 5211 под поворотный привод (F03, F04, F05). Моменты на фланце по каталогу: F03 — 32 Н·м, F04 — 63 Н·м, F05 — 125 Н·м.

Аналоги и замена

Ближайшие позиции раздела: V2MT DN10 M22x1.5 15L EPDM с отверстиями под крепление и V2MT DN10 M22x1.5 14S NBR X6-45 с отверстиями под крепление. Весь ряд — в разделе «Краны шаровые INTEVA V2MT».

Каталог INTEVA называет серию 402 взаимозаменяемой с изделиями других изготовителей. Для замены сверяйте типоразмер, резьбу и кольца.

Если нужен другой проход или другой тип присоединения, посмотрите соседние разделы: Краны шаровые INTEVA V2RH, Краны шаровые INTEVA V2MT, Краны шаровые INTEVA V2RD, Краны шаровые INTEVA других серий и диверторы.

Чего не стоит делать с «Кран шаровый V2MT DN10 M22x1.5EPDM с отверстиями под крепление»

Каталог описывает продукцию INTEVA для гидравлического масла. Для воды, воздуха и агрессивных сред материал корпуса и колец нужно подбирать отдельно.

Трубопровод не должен висеть на кране: перекос корпуса мешает ходу шара и вредит сёдлам.

Монтаж и обслуживание

Монтаж идёт на остановленной системе без давления; об этом прямо говорят инструкции INTEVA к БРС и кранам.

Перед установкой убедитесь, что трубопровод и крепление не создают нагрузки на корпус крана.
