Клапан обратный Z1S10 серий 3X, 4X

45 моделей в серии · цены в рублях, поставка по России со склада

Запросить цены и наличие +7 (343) 361-86-99

Наименование	Тип	Цена
Клапан обратный Z1S 10 A00-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 A1-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 A2-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 A3-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 A05-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 A30-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 A50-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 B00-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 B1-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 B2-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 B3-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 B05-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 B30-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 B50-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 D1-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 D2-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 D3-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 E1-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 E2-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 E3-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 F1-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 F2-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 F3-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 P00-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 P00-2-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 P1-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 P2-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 P3-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 P05-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 P05-2-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 P30-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 P30-2-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 P50-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 P50-2-40/F	Клапаны и арматура	Цена по запросу

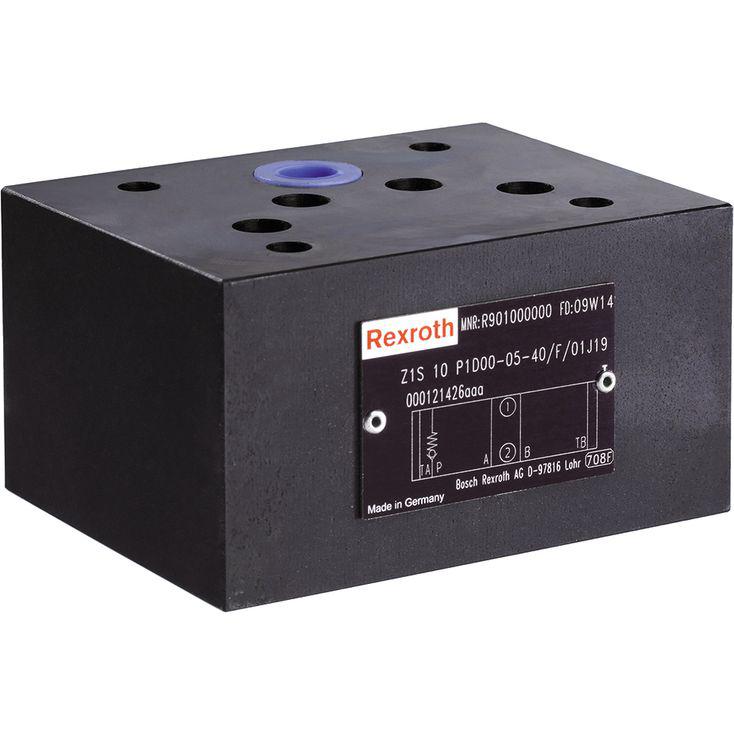

Клапан обратный Z1S 10 T1-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 T2-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 T3-33/V	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 TA00-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 TA05-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 TA30-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 TA50-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 TB00-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 TB05-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 TB30-1-40/F	Клапаны и арматура	Цена по запросу
Клапан обратный Z1S 10 TB50-1-40/F	Клапаны и арматура	Цена по запросу

Клапан обратный Z1S10 серий 3X, 4X — модульные обратные клапаны Bosch Rexroth типоразмера NG10 для вертикальной сборки в пакет под распределитель. Они запирают поток без утечек в одном направлении и пропускают его в обратном, пропуская до 100 л/мин. В разделе соседствуют две серии с совершенно разной записью кода: прежняя 3X (например, A1-33/V) и действующая 4X (например, A05-1-40/F) — поэтому, прежде чем сравнивать позиции, определите серию по цифрам после дефиса.

Что входит в раздел «Клапан обратный Z1S10 серий 3X, 4X»

Серия	Позиции	Как читать
4X	A00-1, A05-1, B30-1, B50-1	канал A или B; давление открытия 00 (без пружины), 05, 30, 50; сторона -1-; /F — FKM
4X	P00-2, P50-1, TA05-1, TA30-1	каналы P и TA; сторона -1- или -2-
3X	A1-33, B2-33, D3-33	буква — канал и направление; цифра 1 — 0,5 бар, 2 — 3,0 бар, 3 — 5,0 бар
3X	E2-33, F1-33, T3-33	E — каналы A и B, F — P и T, T — T2→T1

Технические характеристики: клапан обратный Z1S10 серий 3X, 4X

Параметр	Серия 4X	Серия 3X
Давление	до 350 бар	до 315 бар
Расход	до 100 л/мин
Присоединение	ISO 4401-05-04-0-05, 4401-05-05-0-05, NFPA D05	NG10
Давление открытия	без пружины, 0,5, 3 или 5 бар	0,5, 3,0 или 5,0 бар
Масса	около 2,3 кг	—

Как выбрать клапан обратный Z1S10 серий 3X, 4X

У серии 4X появилось поле, которого нет в 3X, — сторона установки. Исполнение -1- ставит обратный клапан со стороны верхнего аппарата, и он работает на поток от плиты к аппарату; -2- — со стороны плиты, для потока от аппарата к плите. Например, P05-2 и P05-1 отличаются только этим. Код 00 — клапан без пружины: открывается практически без перепада и нужен там, где подпор недопустим.

Буквы каналов в сериях тоже читаются по-разному: у 3X, например, A запирает поток A1→A2, а у 4X канал задаётся буквой без указания направления (A, B, P, TA, TB). Поэтому клапан обратный Z1S10 серий 3X, 4X старой серии при замене на новую подбирают по схеме, а не переписыванием букв.

Исполнения TA встречаются только в серии 4X: обратный клапан в канале T со стороны A создаёт подпор в сливе одной полости, не трогая другую. В серии 3X сливной канал запирается целиком (буква T) или вместе с P (буква F). Если вы переходите со старой серии на новую, именно здесь чаще всего требуется пересмотреть схему пакета.

Установка и эксплуатация

Клапан ставят в пакет NG10 между распределителем и плитой. Комплект обратного клапана Z1S 10 серии 4X заказывается отдельно: изнашиваемые детали меняют без замены корпуса. Рабочая жидкость — −20…+80 °C, вязкость 2,8…500 мм²/с; уплотнения /F у серии 4X — FKM, буква V в конце кода 3X также означает FKM.
