Теплообменники OMT
7 разделов
Теплообменники OMT охлаждают гидравлическое масло двумя способами. Водомасляные кожухотрубные SA, SAB и SAW отдают тепло охлаждающей воде, воздушно-масляные SS, SD и ST — потоку воздуха от вентилятора. Отдельно в разделе собраны термостаты, которые включают вентилятор воздушного теплообменника по температуре масла. Выбор между водой и воздухом — первое решение при подборе: от него зависят серия, монтаж и обвязка.
Теплообменники OMT: подразделы
- SA — стандартные кожухотрубные, трубки CuDHP.
- SAB — экономичная серия с алюминиевыми крышками.
- SAW — морское исполнение, трубки CuNi10.

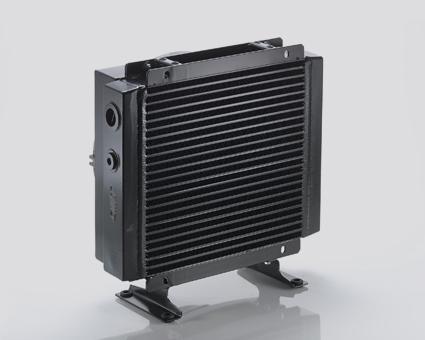

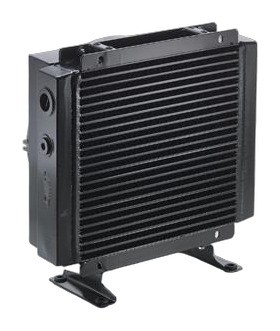

- SS — воздушно-масляные, стандартные и двухходовые.

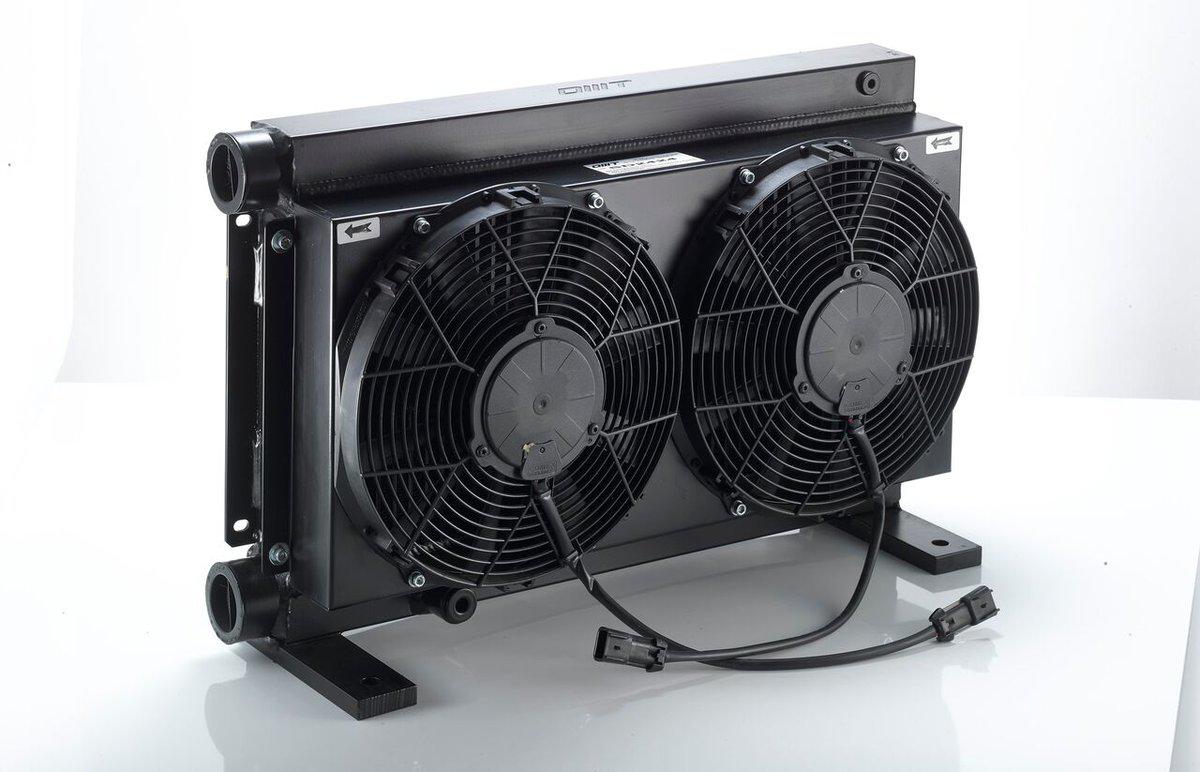

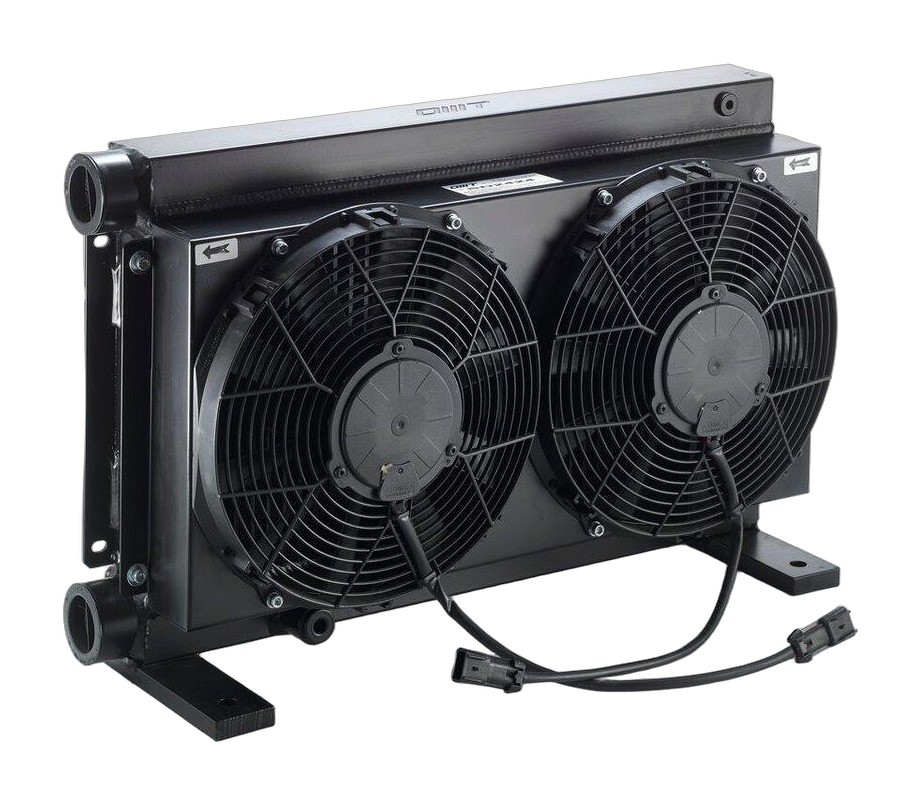

- SD — воздушно-масляные с двумя вентиляторами, для больших расходов.

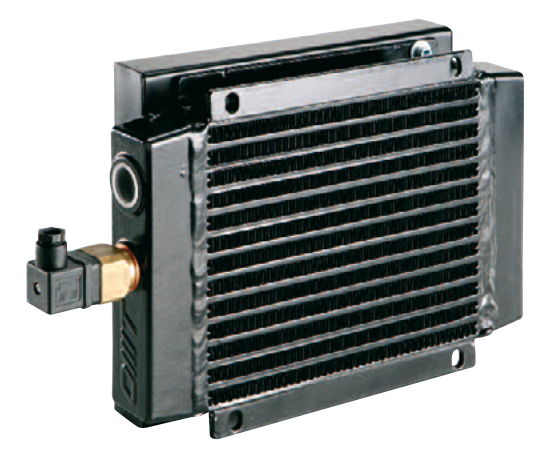

- ST — воздушно-масляные на постоянный ток 12 или 24 В.
- Термостаты — T01–T07 с фиксированной настройкой и регулируемый T08.
Вода или воздух
| Параметр | SA, SAB, SAW (вода) | SS, SD, ST (воздух) |
|---|---|---|
| Давление | до 12 бар по маслу и воде, испытательное 18 бар | рабочее 25 бар, испытательное 35 бар |
| Мощность / расход | мощность серии до 75 кВт | расход масла: SS10 5–40 … SD40 80–300 л/мин |
| Материал | трубки CuDHP или CuNi10 | алюминиевый радиатор, до 120 °C |
| Что нужно на объекте | охлаждающая вода | питание вентилятора: 230/400 В или 12/24 В |
Как подобрать теплообменники OMT по мощности
Тепловую мощность считают по формуле каталога OMT: Q = 0,40·V·Δt (ккал/ч), где V — расход масла в л/ч, Δt — разница температур масла на входе и выходе. Пример каталога: 6000 л/ч и Δt = 8 °C дают 19 200 ккал/ч. Для водомасляных теплообменников расход воды — около 85 л/ч на каждый отводимый киловатт при воде до 20 °C и около 170 л/ч при воде теплее; запас 15–20 % закладывают на отложения накипи.
Как читаются коды
У SA, SAB, SAW код состоит из размера корпуса (080, 081, 130, 131, 168), длины между масляными портами в миллиметрах, исполнения S или L и числа ходов воды 2 или 4. У воздушных SS и SD — типоразмер, индекс двигателя (01 — 230 В 1 фаза, 03 — 400 В 3 фазы, 12 и 24 — постоянный ток), индекс термостата (00 — без термостата) и тип вентилятора; суффиксы -P, -E, -PE — кронштейны и электрическая разводка.
Теплообменники OMT: как не ошибиться с серией
Частая путаница — считать SA «воздушным» теплообменником. SA, SAB и SAW — водомасляные кожухотрубные: масло омывает трубки, по которым идёт вода, а водяной контур можно вскрыть и почистить. Воздушно-масляные теплообменники OMT — это SS, SD и ST с алюминиевым радиатором и вентилятором. Если на объекте нет охлаждающей воды, выбор сразу сужается до воздушных серий; если вода есть, но она морская, — до SAW.
Термостаты

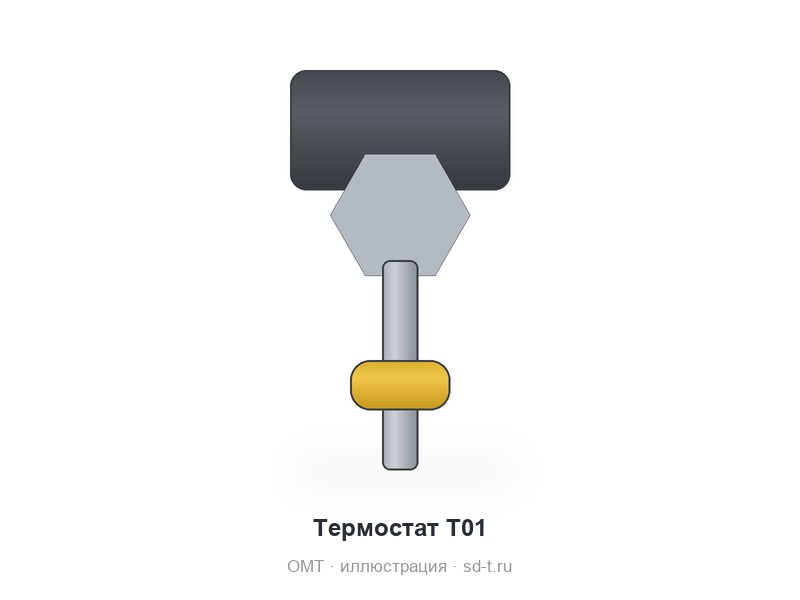

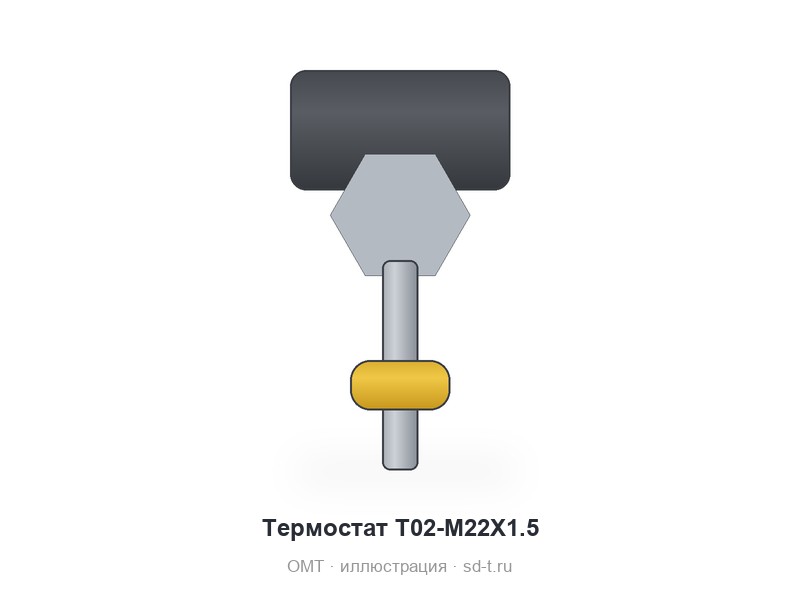

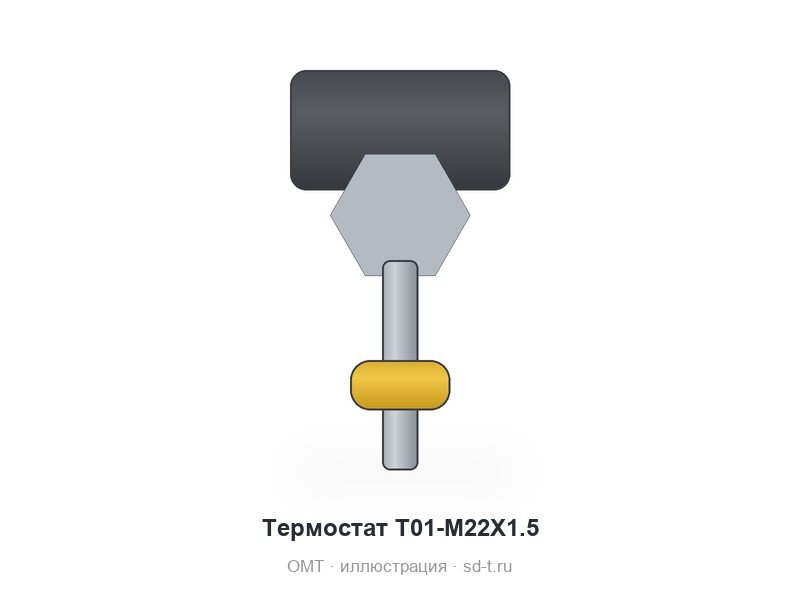

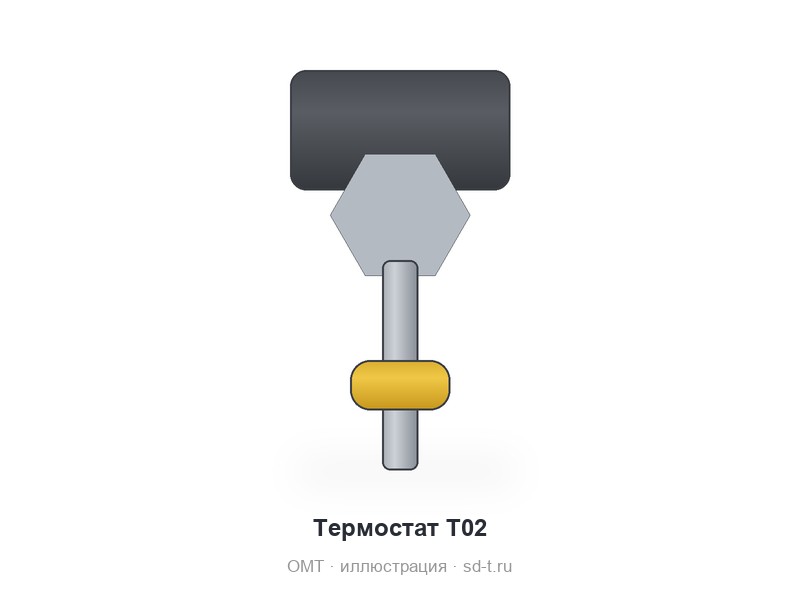

Термостаты T01–T07 — биметаллические с фиксированной настройкой от 36–26 °C до 95–85 °C, контакт нормально открытый, 250 В~ 10 А, разъём DIN 43650, IP65, корпус из латуни. Резьба 1/2" BSP — для серии S, M22×1,5 — для ST. T08 — регулируемый 0–90 °C.
