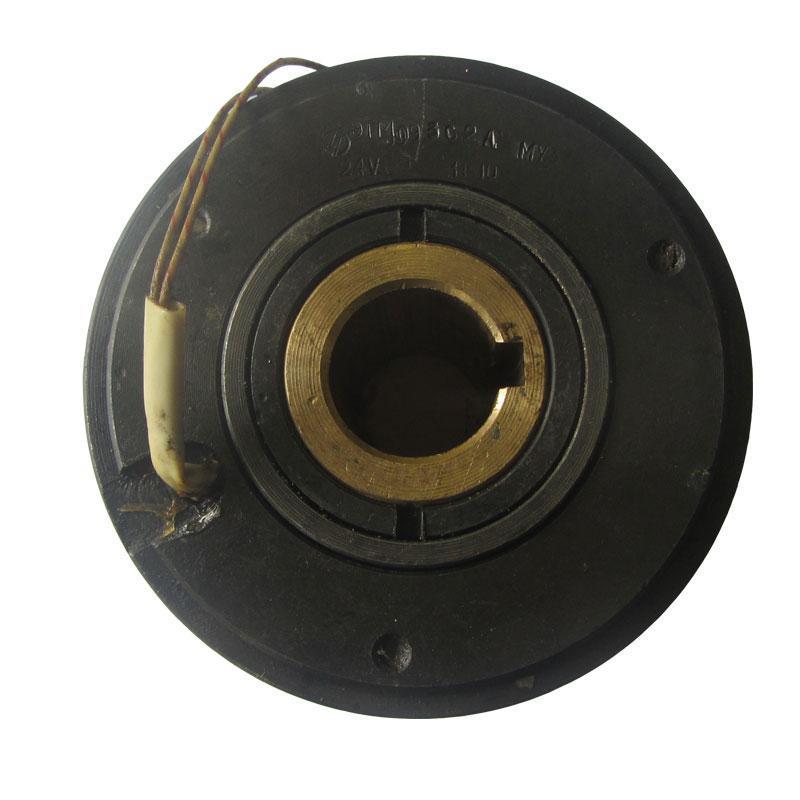

Электромуфта ЭТМ 136-1В квадратный фланец
- Тип
- Муфты
Электромуфта ЭТМ 136-1В квадратный фланец — тормоз 13 габарита из ряда ЭТМ…6; её ставят в механизмы, где вал нужно остановить и удержать по команде. Буква В говорит о шлицах по ГОСТ 1139-58 с центрированием по внутреннему диаметру — сверьте это с чертежом вала.
Расшифровка обозначения ЭТМ 136-1В
Код читается по частям: «ЭТМ» — электромагнитная муфта трения; «13» — габарит, 63,0 кгс·м; «6» — тормоз, а не контактная …2 или бесконтактная …4; «1» — первый из трёх рядов отверстия; «В» — шлицевое, центрируется по внутреннему диаметру; «квадратный фланец» — массивный поводок прежнего исполнения.
| Посадка на вал | В, 1-й ряд: шлицы 8×62×72 или 10×72×82 (ГОСТ 1139-58) |
| Климатическое исполнение | УХЛ4 или О4 |
| Тормозной момент, номинальный | 63,0 кгс·м (630 Н·м) |
| Поводок | квадратный фланец |
| Типоразмер | 13 |
| Число дисков | 7 / 6 |
| Обозначение | Электромуфта ЭТМ 136-1В квадратный фланец |
Как подобрать
Соседние исполнения отличаются посадкой и поводком: ЭТМ 136-1А — гладкое отверстие со шпонкой. Все варианты этого габарита: габарит 13 (630 Н·м). Электромуфта ЭТМ 136-1В квадратный фланец заказывается по полному коду — ряд отверстия, буква и фланец в нём важны. Поставка — по России и странам СНГ.
