Стекло кварцевое смотровое круглое
9 разделов
Стекло кварцевое смотровое круглое — плоский диск из кварцевого стекла для смотровых окон печей, реакторов, автоклавов и сушильных камер, то есть там, где обычное смотровое стекло не выдерживает нагрева. По ГОСТ 21836-88 это тип Г. Позиции каталога разложены на девять подразделов по диаметру — от совсем малых дисков до размеров больше стандартного ряда.
Стекло кварцевое смотровое круглое: подразделы по диаметру
| Подраздел | Отношение к таблице стандарта (Ø от 40 до 200 мм) |
|---|---|
| Ø до 34 мм | целиком меньше стандартного ряда — изготовление по размеру |

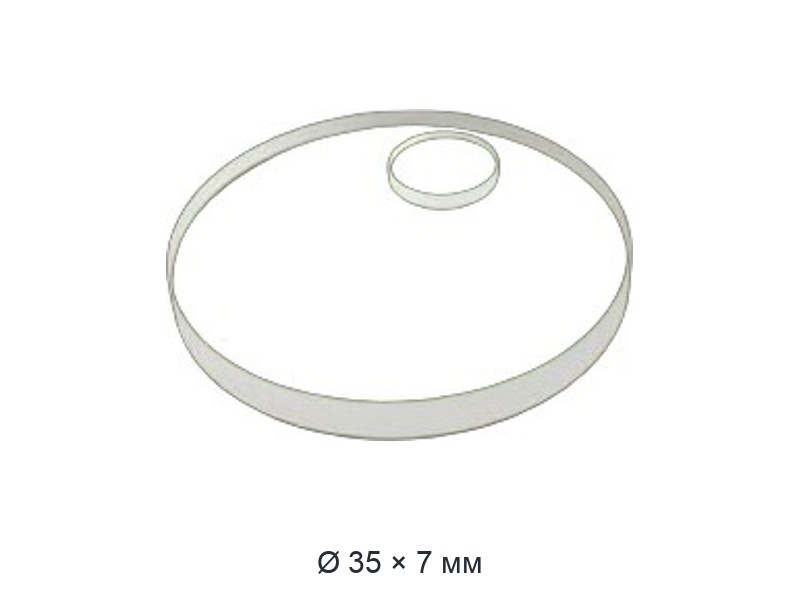

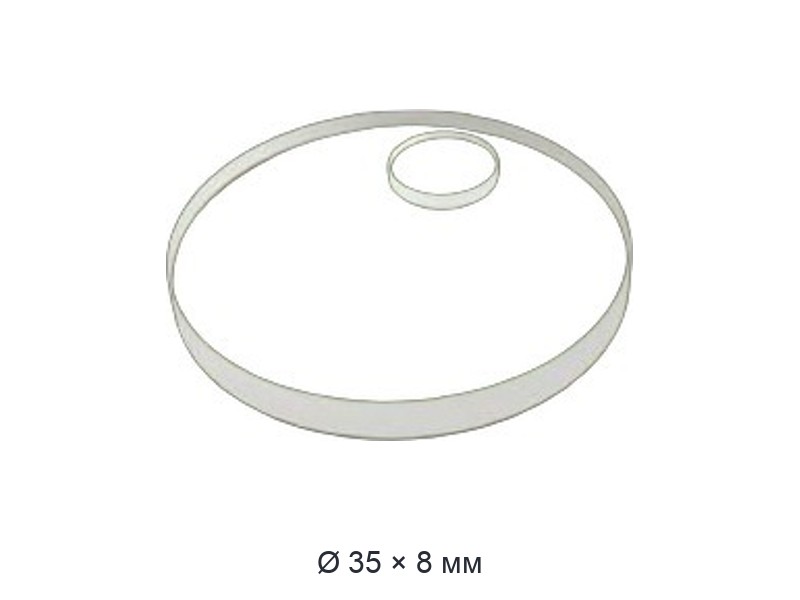

| Ø 35–49 мм | стандарт начинается внутри диапазона, с 40 мм; толщина у Ø40–50 — от 4 до 6 мм |

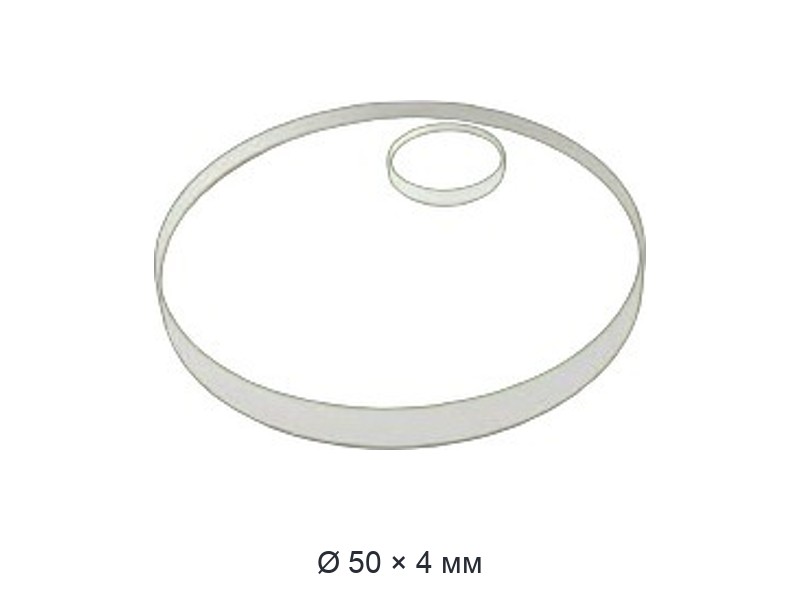

| Ø 50–59 мм | внутри стандартного ряда; сюда относится пример «Стекло Гв 50х6» |

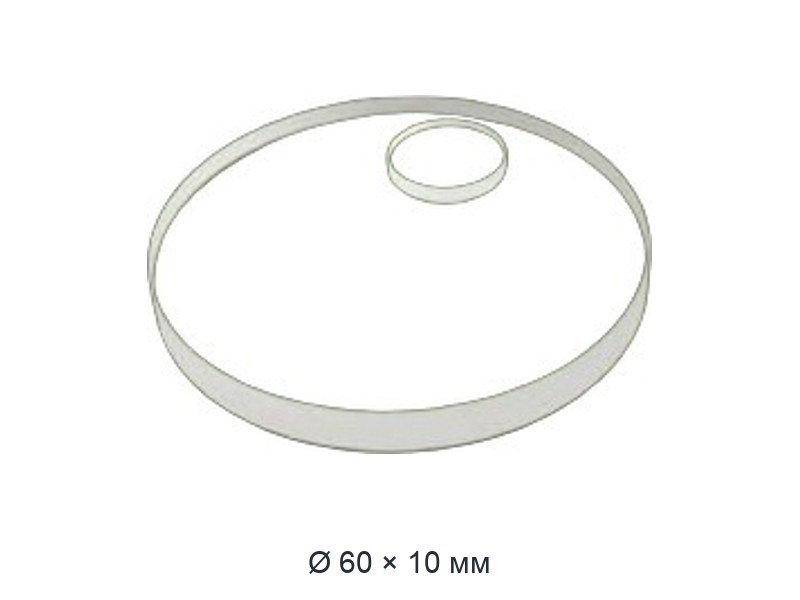

| Ø 60–79 мм | внутри стандартного ряда |

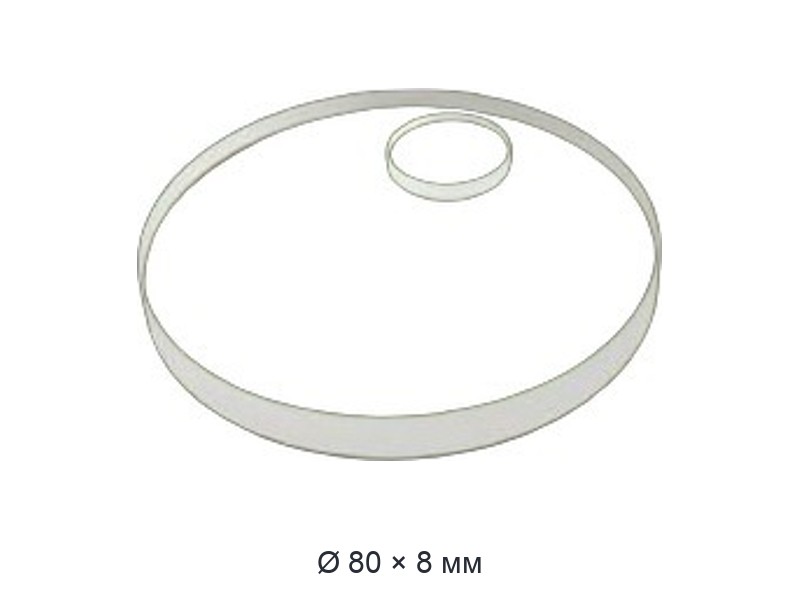

| Ø 80–99 мм | внутри стандартного ряда |
| Ø 100–119 мм | внутри ряда; с Ø101 стандарт даёт толщину от 10 до 20 мм |

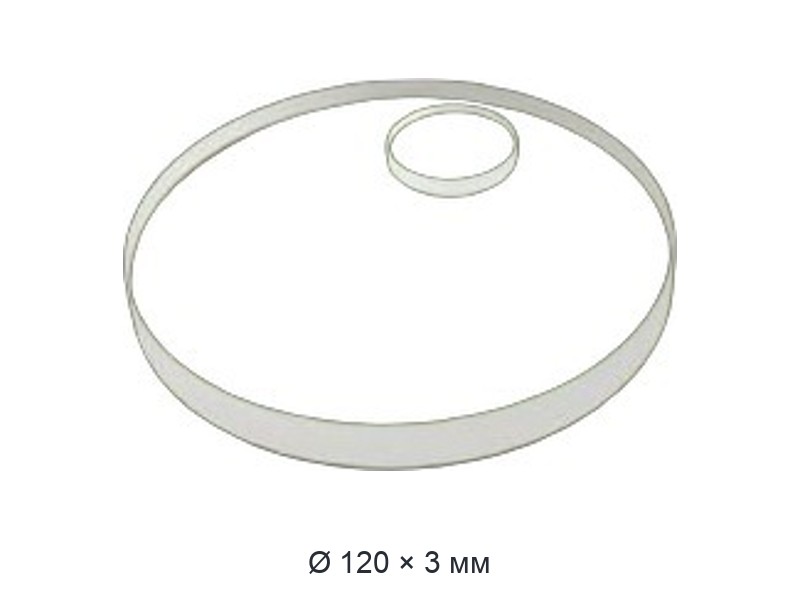

| Ø 120–149 мм | внутри ряда, толщина по стандарту — от 10 до 20 мм |

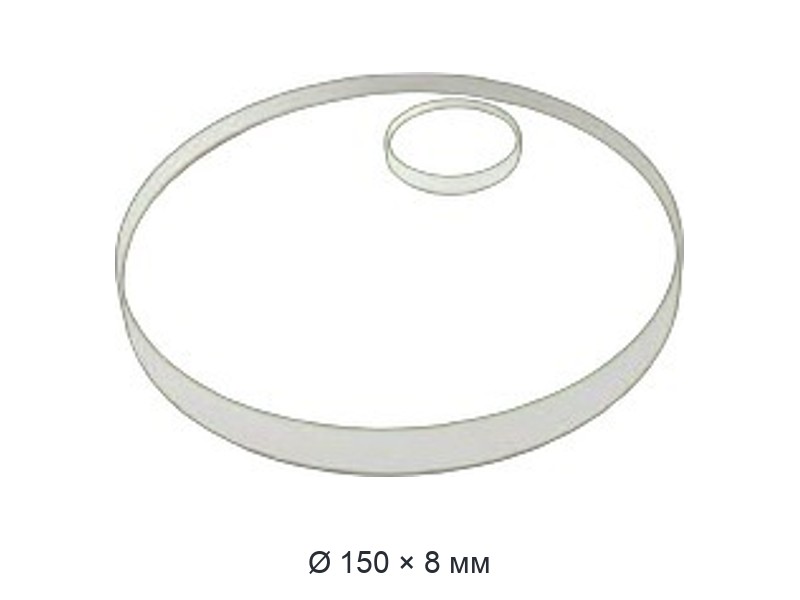

| Ø 150–199 мм | внутри ряда, толщина по стандарту — от 10 до 20 мм |

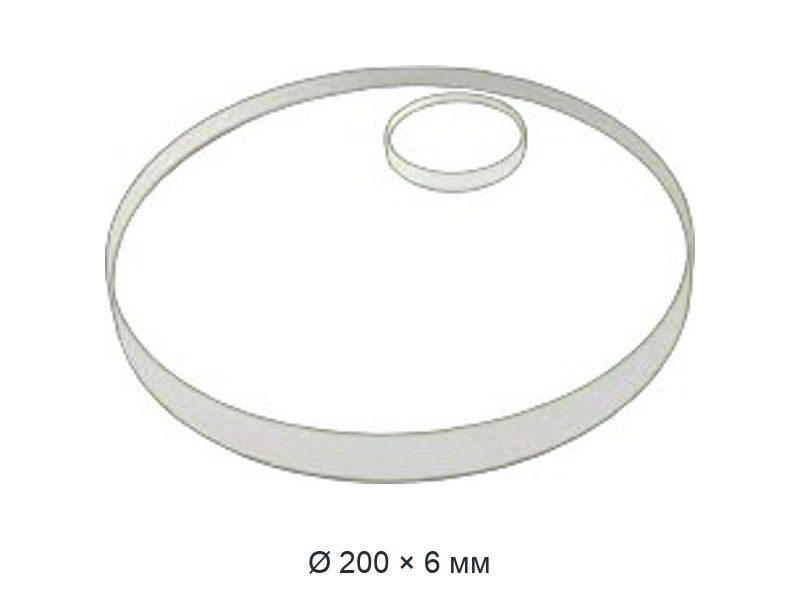

| Ø от 200 мм | Ø200 — верхняя граница стандарта, всё крупнее — по размеру |
Позиции, чья толщина не совпадает с таблицей стандарта для своего диаметра, тоже изготавливаются по размеру; свойства материала от этого не меняются.
Режим работы: стекло кварцевое смотровое круглое по ГОСТ 21836-88
Рабочая температура типа Г — от −40 до +1200 °C в кислой (кроме фтора, фторсодержащих и фосфорсодержащих реагентов) или нейтральной среде. В щелочной среде допустим только диапазон от −100 до +20 °C: кремнезём со щелочами взаимодействует, а плавиковая и горячая ортофосфорная кислоты его разрушают. Рабочее давление для типа Г в таблице стандарта не указано — прочерк, в отличие от закалённых типов Б и В. Справочно: термостойкость стекла толщиной до 10 мм — 600 °C, свыше 10 мм — 400 °C; пропускание света на 10 мм толщины — не менее 0,90. ГОСТ 21836-88 (введён 01.01.1990) заменён ГОСТ 21836-2021 с 01.05.2022; значения даны по старой редакции.
Почему кварц держит нагрев
Коэффициент термического расширения кварцевого стекла — около 0,5·10⁻⁶ K⁻¹, почти в 8 раз меньше, чем у боросиликатного SUPRAX 8488 (4,3·10⁻⁶ K⁻¹). Стекло кварцевое смотровое круглое почти не меняет размер при нагреве, поэтому переносит термоудар — резкий перепад температуры между сторонами окна. Для сравнения по тому же стандарту: тип А работает до +70 °C, тип Б — до +200 °C, тип В — до +300 °C.
Как подобрать
Нужны диаметр, толщина, рабочая среда и температура, а для оптических задач — марка. По ГОСТ 15130-86 КУ-1 прозрачна в ультрафиолетовой и видимой областях, КВ — только в видимой. В каталоге стекло кварцевое смотровое круглое записано диаметром и толщиной, иногда с маркой: «Стекло тип Г 37х7,5 КУ» — диаметр 37 мм, толщина 7,5 мм, марка КУ. По ГОСТ стёкла типа Г делятся на высший, I и II сорт по допустимым порокам; допуск по диаметру — ±1,0 мм, по толщине — ±0,5 мм.
Качество поверхности
У любого диска типа Г отклонение от параллельности плоскостей — не более 0,5 мм, от плоскостности — не более 0,3 % диаметра. Стекло кварцевое смотровое круглое должно быть бесцветным; зеленоватый или голубоватый оттенок допустим, если пропускание не падает ниже нормы. Прямоугольные кварцевые пластины — в соседнем подразделе раздела Стекло кварцевое.
