Стекло Дюренса водоуказательное гладкое
2 разделов
Гладкое стекло Дюренса — прозрачная пластина из термически закалённого боросиликатного стекла, обе поверхности которой гладкие, без рисок. Его устанавливают в указатели уровня жидкости паровых котлов, сосудов и аппаратов, и это единственный из двух видов водоуказательных стёкол, который можно закрыть слюдяной пластиной. Каталог разбит на два подраздела: стёкла по ГОСТ 1663-81 и импортные позиции.
Подразделы и подбор
| Подраздел | Стандарт | Ширина и толщина |
|---|---|---|

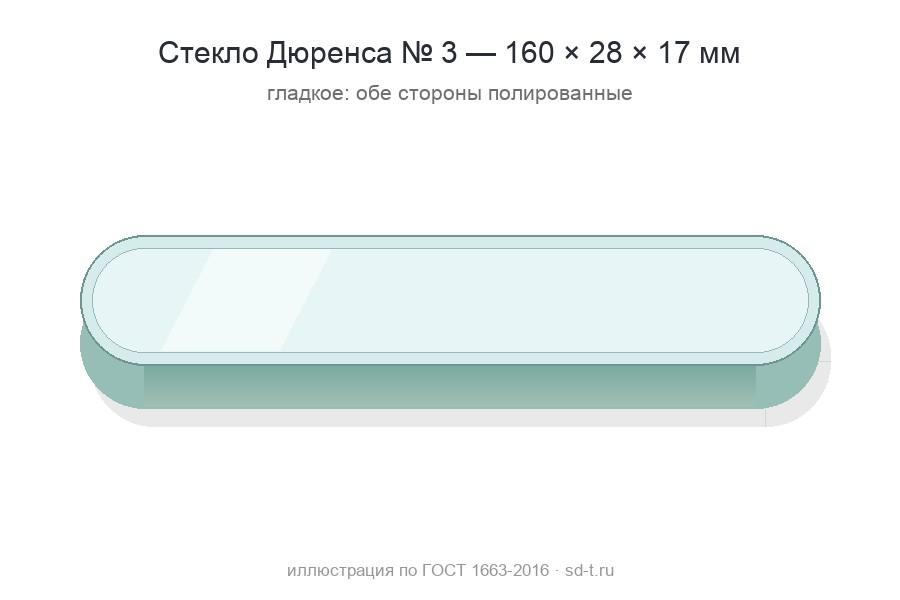

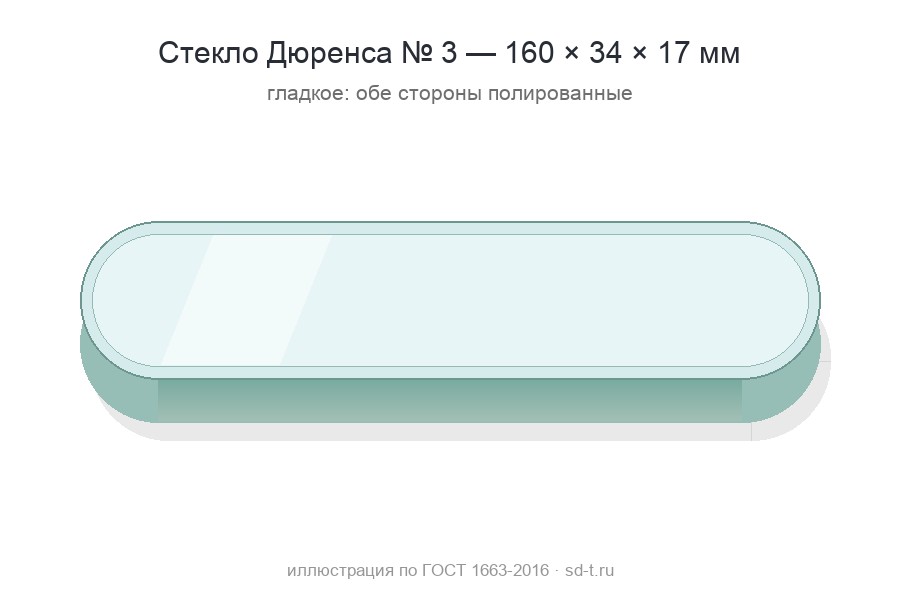

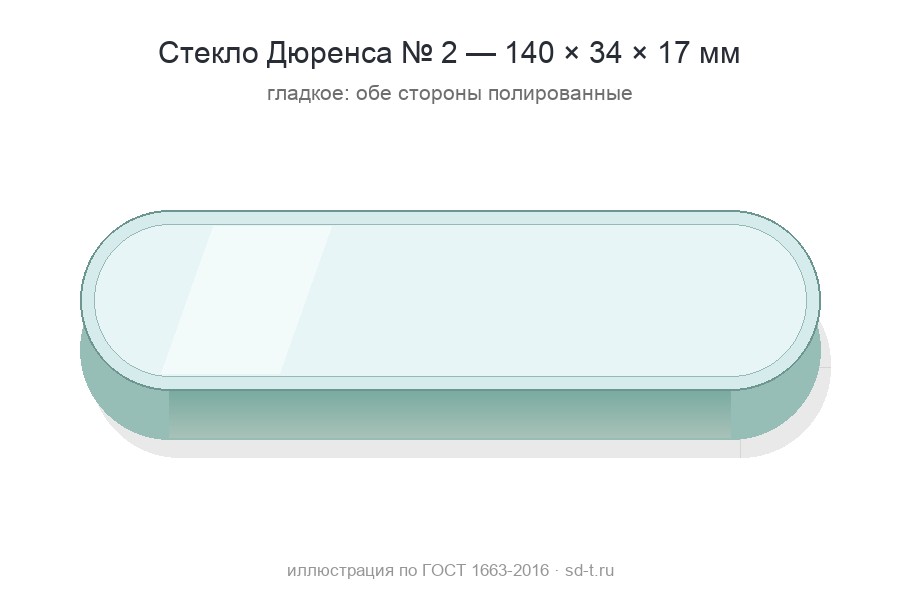

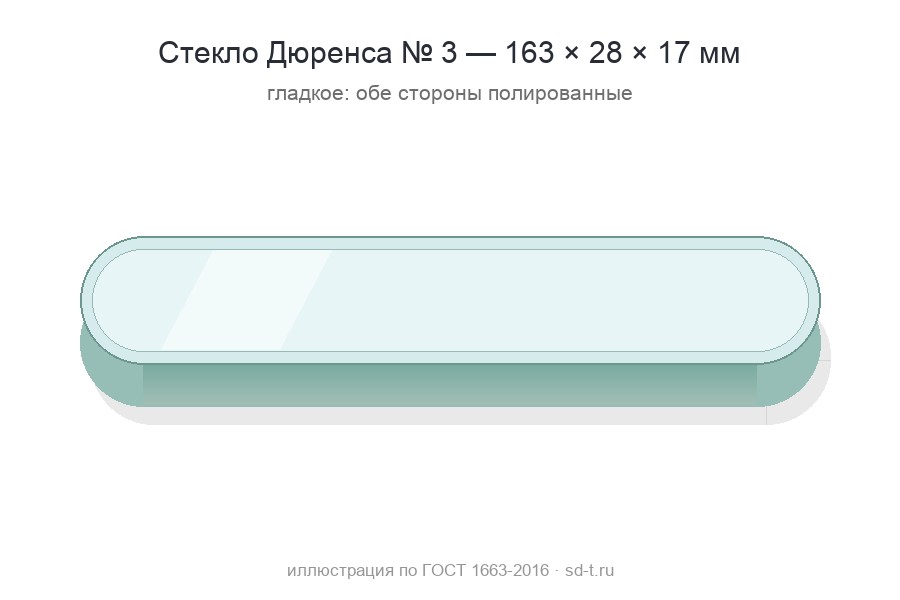

| Стекло Дюренса отечественное | ГОСТ 1663-81 | по размерам в названии позиции; номер задаёт длину |

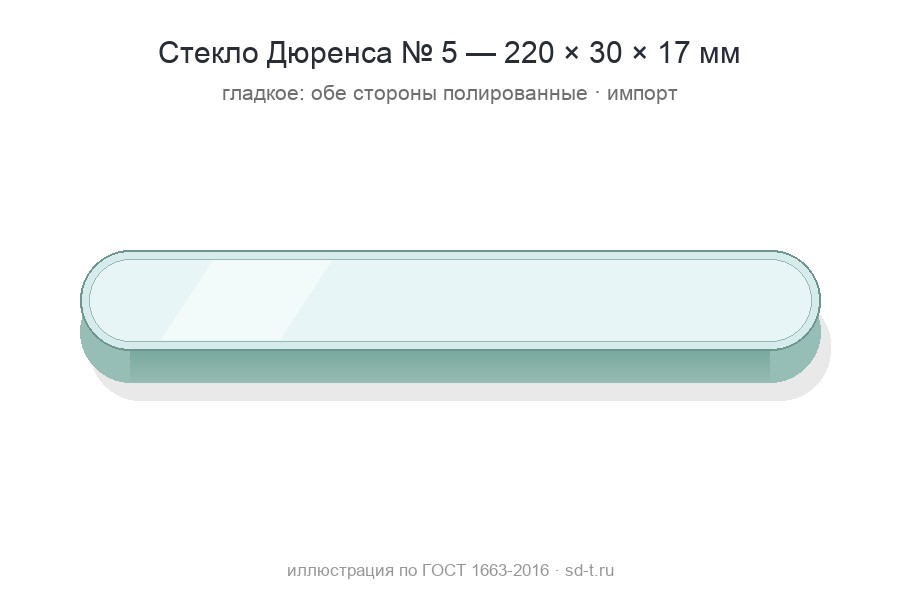

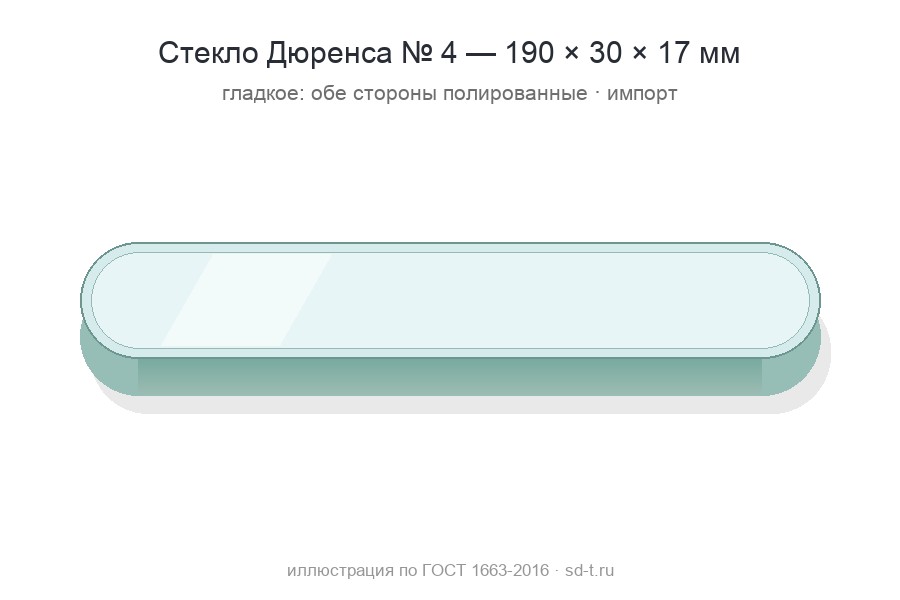

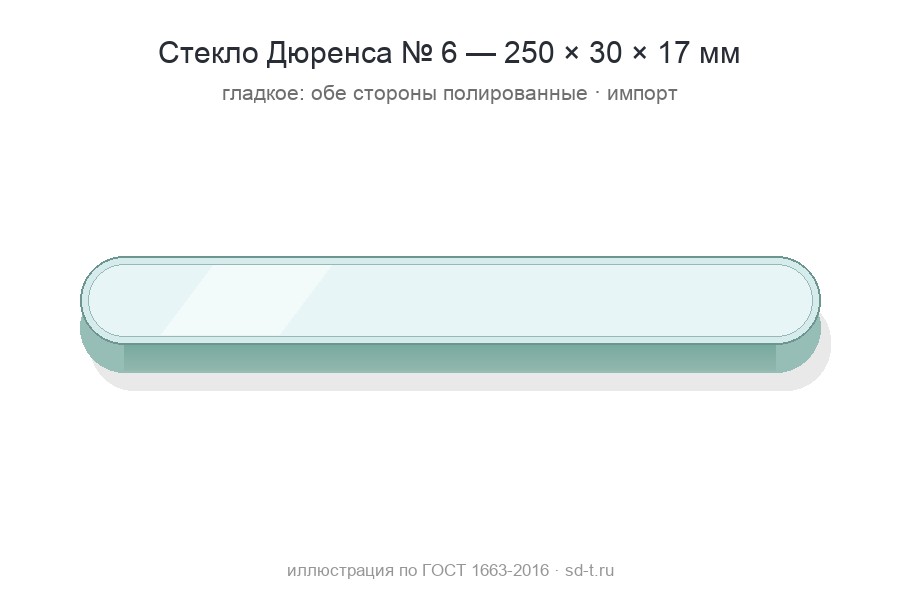

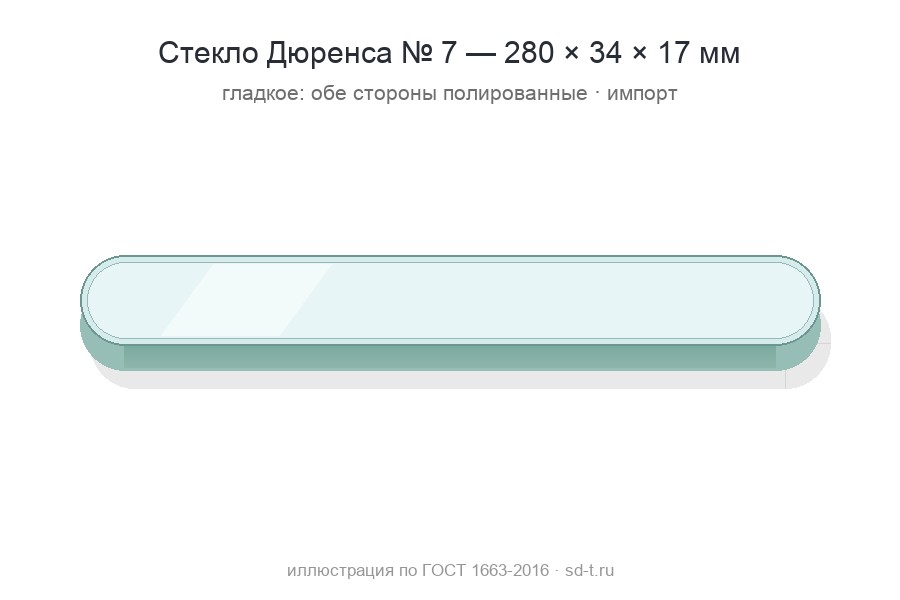

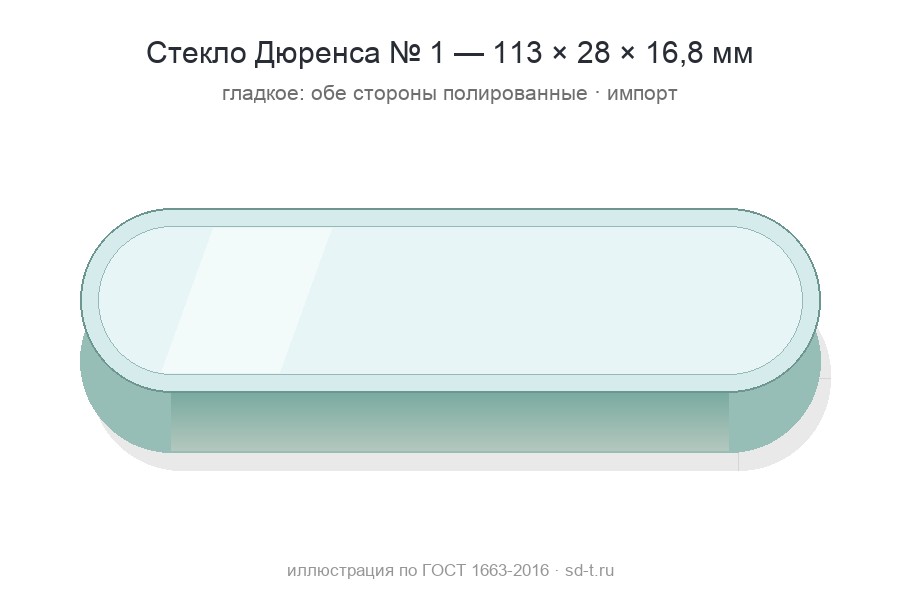

| Стекло Дюренса импортное | как правило, DIN 7081 | 30 мм — тип A, 34 мм — тип B; толщина 17 мм |
Внутри подразделов позиции выстроены по номерам. Номер определяет длину, а ширина и толщина у серии постоянны — поэтому сначала находят номер, затем сверяют ширину посадочного места указателя. Если на старом стекле номер не читается, ориентируйтесь на измеренные длину, ширину и толщину.
Режимы работы: где хватает стекла, а где нужна слюда
Без слюды стекло Дюренса в паровых котлах применяют при давлении до 3,5 МПа и температуре до 243 °C. В сосудах с нефтехимическими продуктами без слюды допускается до 16 МПа при температуре до 100 °C. Если котёл работает на паре свыше 3,5 и до 12 МПа, стекло закрывают слюдяной пластиной — слюдой-мусковитом по ГОСТ 13752-86, которая защищает его от воды и пара.
| Среда | Без слюды | Со слюдяной пластиной |
|---|---|---|
| Пар в котле, давление | до 3,5 МПа | свыше 3,5 до 12 МПа |
| Пар, температура (данные WIKA) | до 243 °C | до 300 °C |
| Нефтехимические продукты | до 16 МПа при до 100 °C | — |
Сравнение: гладкое Дюренса и рифлёное Клингера
Рифлёное стекло отличается призматическими рисками на обратной стороне: свет полностью отражается внутри, и уровень читается отчётливо. Однако слюду на рифлёное стекло не ставят, а в паровых котлах его применяют до 3,5 МПа. Получается, что на режимах выше 3,5 МПа выбор однозначен — стекло Дюренса со слюдой. На низком давлении допустимы оба вида, и решает то, какое стекло предусмотрено конструкцией указателя. Рифлёные стёкла, прокладки и слюда собраны в общем разделе Водоуказательное стекло и прокладки.
Как выбрать стекло Дюренса
- Определите давление и среду — от них зависит, понадобится ли слюда.
- Установите стандарт прежнего стекла: ГОСТ 1663-81 или DIN 7081. У импортных ширина 30 мм соответствует типу A, 34 мм — типу B.
- Найдите номер, он задаёт длину; затем проверьте ширину посадочного места и толщину.
- Подберите графитовые прокладки той же длины и ширины; их толщина в каталоге — 1,5 мм.
- Для режима со слюдой добавьте в заказ слюдяную пластину: стекло, слюда и прокладки зажимаются в корпусе вместе прижимной рамкой и болтами.
