Сливные фильтры OMT AFR

9 моделей в серии · цены в рублях, поставка по России со склада

Сливные фильтры OMT AFR — линейные фильтры в алюминиевом корпусе для линий возврата и всасывания. Их ставят прямо в трубопровод, а не на крышку бака, поэтому AFR удобен, когда бак закрыт другими узлами или фильтр нужно вынести к месту обслуживания. Серия рассчитана на 15 бар рабочего давления (испытательное 24 бар,…

Запросить цены и наличие +7 (343) 361-86-99

Наименование	Тип	Цена
Сливной фильтр AFR60F10NR Сливной фильтр AFR60F10NR.	Фильтры	10 273 ₽
Сливной фильтр AFR100F10NR Сливной фильтр AFR100F10NR.	Фильтры	11 406 ₽
Сливной фильтр AFR30F10NR Сливной фильтр AFR30F10NR.	Фильтры	7 436 ₽
Сливной фильтр AFR30C25NS Сливной фильтр AFR30C25NS.	Фильтры	Цена по запросу
Сливной фильтр AFR180F10NR Сливной фильтр AFR180F10NR.	Фильтры	18 959 ₽
Сливной фильтр AFR100C25NR Сливной фильтр AFR100C25NR.	Фильтры	Цена по запросу
Сливной фильтр AFR30C25NR Сливной фильтр AFR30C25NR.	Фильтры	Цена по запросу
Сливной фильтр AFR180R90NR Сливной фильтр AFR180R90NR.	Фильтры	Цена по запросу

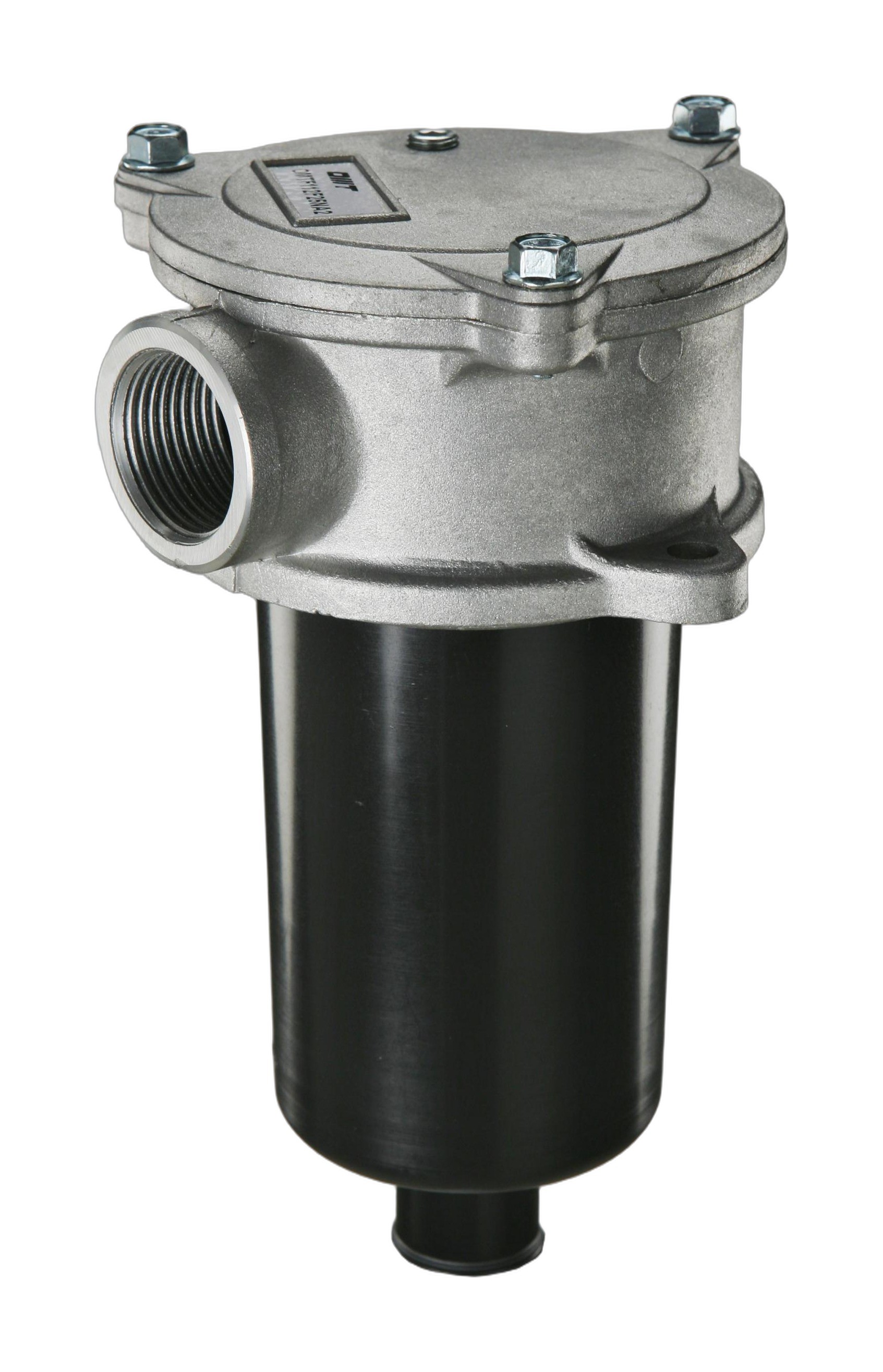

Сливной фильтр AFR60C25NR Сливной фильтр AFR60C25NR.	Фильтры	Цена по запросу

Что входит в раздел «Сливные фильтры OMT AFR»

Сливные фильтры OMT AFR в разделе — девять позиций четырёх типоразмеров. Буква в конце показывает клапан: R — байпас на линии возврата, S — без байпаса.

Фильтр	Типоразмер	Элемент	Клапан	Порт
AFR30C25NR	30	бумага 25 мкм	R	1/2" BSP
AFR30C25NS	30	бумага 25 мкм	S	1/2" BSP
AFR30F10NR	30	стекловолокно 10 мкм	R	1/2" BSP
AFR60C25NR	60	бумага 25 мкм	R	3/4" BSP
AFR60F10NR	60	стекловолокно 10 мкм	R	3/4" BSP
AFR100C25NR	100	бумага 25 мкм	R	1" BSP
AFR100F10NR	100	стекловолокно 10 мкм	R	1" BSP
AFR180F10NR	180	стекловолокно 10 мкм	R	1 1/4" BSP
AFR180R90NR	180	сетка 90 мкм	R	1 1/4" BSP

Технические характеристики: сливные фильтры OMT AFR

Параметр	Значение
Рабочее давление	15 бар
Испытательное / разрушающее	24 / 45 бар
Перепад разрушения элемента	10 бар
Байпас	на возврате 1,7 бар ±10 %, на всасывании 0,25 бар ±10 %
Корпус и крышка	алюминий
Температура	−25…+95 °C
Гнездо индикатора	1/8" BSPT

Типоразмер	Элемент	C25 всасывание / возврат	F10 только возврат
AFR30	CR091	8 / 20 л/мин	13 л/мин
AFR60	CR111	25 / 65 л/мин	32 л/мин
AFR100	CR112	41 / 110 л/мин	56 л/мин
AFR180	CR171	—	123 л/мин; сетка R90 — 72 / 200 л/мин

Рекомендуемый расход OMT считает для перепада не более 0,4 бар на возврате и 0,1 бар на всасывании.

Как выбрать сливные фильтры OMT AFR

Код AFR: типоразмер (30, 60, 100, 180) + материал элемента + уплотнение (N — NBR, V — FKM) + клапан. S — без байпаса, R — байпас на возврате 1,7 бар, A — байпас на всасывании 0,25 бар; вариант A делают только с сеткой и бумагой. Сливные фильтры OMT AFR выбирают прежде всего по линии установки. На всасывании допустим очень малый перепад, поэтому там берут бумагу или сетку и типоразмер с запасом. На сливе можно ставить стекловолокно F10, но расход у него ниже, чем у бумаги того же корпуса: AFR100 с F10 рассчитан на 56 л/мин против 110 л/мин с C25.

Исполнение S без байпаса, как AFR30C25NS, выбирают, когда грязное масло не должно уходить мимо элемента даже при засорении; тогда без индикатора не обойтись.

Установка и эксплуатация сливных фильтров OMT AFR

Сливные фильтры OMT AFR ставят в разрыв трубопровода по стрелке потока так, чтобы к крышке был свободный доступ: через неё вынимают элемент. В гнездо 1/8" BSPT на возврате ставят манометр или реле давления, на всасывании — вакуумметр VV1 или реле вакуума VE1. Сменный элемент — серия CR: для AFR30 это CR091, для AFR60 — CR111, для AFR100 — CR112, для AFR180 — CR171, с тем же материалом. Элемент меняют по индикатору; если фильтр стоит на всасывании, затягивать с заменой особенно опасно — насос начнёт работать с недостатком масла.
