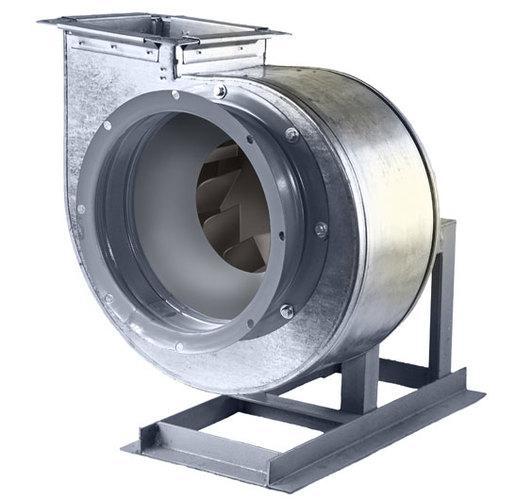

Вентиляторы ВР 80-75 — вентиляторы и дымососы. ВР-80-75 в каталоге ROVEN 2026 — классические радиальные вентиляторы низкого давления для общеобменной вентиляции.
Вентиляторы и дымососы раздела перемещают воздух и газы в системах вентиляции, аспирации и котельных. Здесь сорок позиций с кодами производителя. Обозначение задаёт серию, номер (диаметр колеса) и исполнение.
Что есть в группе «Вентиляторы ВР 80-75»
Перечень позиций с краткими данными.
Вентиляторы ВР 80-75 — позиции раздела| Позиция | Данные по каталогу |
|---|
| ВР80-75-5.1С | двигатели 0,55–3 кВт при 960 и 1450 об/мин; производительность в рабочей зоне 1950–8900 м³/ч (1,95–8,9 тыс. м³/ч) |
| ВР80-75-5.1К1Ж2 | двигатели 0,55–3 кВт при 960 и 1450 об/мин; полное давление 107–1200 Па |
| ВР80-75-6,3.1С | ВР 80-75 №6,3 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 630 мм, колесо с относительным диаметром 0,9–1,1 |
| ВР80-75-8.1СЖ2 | двигатели 2,2–18,5 кВт при 725, 960 и 1450 об/мин; производительность в рабочей зоне 8100–32400 м³/ч (8,1–32,4 тыс. м³/ч) |
| ВР80-75-8.1К1Ж2 | двигатели 2,2–18,5 кВт при 725, 960 и 1450 об/мин; производительность в рабочей зоне 8100–32400 м³/ч (8,1–32,4 тыс. м³/ч) |
| ВР80-75-10.1С-02 | двигатели 4–22 кВт при 725 и 960 об/мин; производительность в рабочей зоне 12000–46500 м³/ч (12–46,5 тыс. м³/ч) |
| ВР80-75-10.1К1-02 | ВР 80-75 №10 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 1000 мм, колесо с относительным диаметром 0,9–1,1 |
| ВР80-75-10.1СЖ2-02 | двигатели 4–22 кВт при 725 и 960 об/мин; производительность в рабочей зоне 12000–46500 м³/ч (12–46,5 тыс. м³/ч) |
| ВР80-75-12,5.1К1 | двигатели 15–45 кВт при 725 и 960 об/мин; полное давление 385–2345 Па |
| ВР80-75-12,5.1К1Ж2 | ВР 80-75 №12,5 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 1250 мм, колесо с относительным диаметром 0,9–1,1 |
| ВР80-75-12,5.1СЖ2-02 | двигатели 15–45 кВт при 725 и 960 об/мин; полное давление 385–2345 Па |
ВР80-75-12,5.1К1Ж2: двигатели 15–45 кВт при 725 и 960 об/мин; производительность в рабочей зоне 23700–80700 м³/ч (23,7–80,7 тыс. м³/ч). ВР80-75-5.1К1Ж2: ВР 80-75 №5 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 500 мм, колесо с относительным диаметром 0,9–1,1; производительность в рабочей зоне 1950–8900 м³/ч (1,95–8,9 тыс. м³/ч). ВР80-75-4.1СЖ2: ВР 80-75 №4 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 400 мм, колесо с относительным диаметром 0,9–1,1; полное давление 68–2950 Па. ВР80-75-8.1С: двигатели 2,2–18,5 кВт при 725, 960 и 1450 об/мин; производительность в рабочей зоне 8100–32400 м³/ч (8,1–32,4 тыс. м³/ч). ВР80-75-10.1К1: ВР 80-75 №10 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 1000 мм, колесо с относительным диаметром 0,9–1,1. ВР80-75-2,5.1С: ВР 80-75 №2,5 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 250 мм, колесо с относительным диаметром 0,9–1,1; производительность в рабочей зоне 370–2250 м³/ч (0,37–2,25 тыс. м³/ч).
Вентиляторы ВР 80-75 — технические характеристики
Параметры серии по каталогу| Характеристика | По каталогу |
|---|
| Группа | Вентиляторы ВР 80-75 |
| Поле кода «ВР80-75 / ВР 80-75 / ВР-80-75» | серия: вентилятор радиальный низкого давления с загнутыми назад лопатками (рабочее колесо «РН») |
| Масса (В исполнении 5 (клиноременный привод)) | Масса 233 кг (по данным Завода ВЕНТИЛЯТОР) |
| В исполнении 5 (клиноременный привод) | частота вращения колеса 395–1050 об/мин, двигатели 1,1–18,5 кВт, производительность 7050–45300 м³/ч, полное давление 107–1800 Па, масса 746 кг (по данным Завода ВЕНТИЛЯТОР), LpA 86–94 дБА |
| В исполнении 5 (клиноременный привод) | частота вращения колеса 495–1280 об/мин, двигатели 0,75–11 кВт, производительность 4500–27500 м³/ч, полное давление 108–1630 Па, масса 349 кг (по данным Завода ВЕНТИЛЯТОР), LpA 95 дБА |
| В исполнении 5 (клиноременный привод) | частота вращения колеса 660–1670 об/мин, двигатели 0,55–7,5 кВт, производительность 2900–18000 м³/ч, полное давление 118–1800 Па, масса 233 кг (по данным Завода ВЕНТИЛЯТОР) |
| Климат | умеренный (У) от −45 до +40 °С, тропический (Т) от −10 до +45 °С, умеренно холодный и холодный (УХЛ/ХЛ) от −60 до +40 °С; категория размещения 2 и 3, категория 1 — при защите двигателя от осадков |
| Что в группе | Вентиляторы и дымососы |
| Поле кода «С (после «.1»: .1С, .1СЖ2)» | общепромышленное исполнение из углеродистой стали — прежнее обозначение «С» по таблице исполнений MOVEN |
| ВР 80-75 у Завода ВЕНТИЛЯТОР | низкого давления, одностороннего всасывания, корпус спиральный поворотный (поворот кратно 45°), лопатки рабочего колеса загнуты назад, 12 лопаток, вращение правое или левое; вентилятор — моноблок: |
Как выбрать позицию в разделе «Вентиляторы ВР 80-75»
Варианты изготовления ВР 80-75 у Завода ВЕНТИЛЯТОР: общепромышленное из углеродистой стали; Ж2 — теплостойкое из углеродистой стали; К1 — коррозионностойкое из нержавеющей стали; К1Ж2 — коррозионностойкое теплостойкое из нержавеющей стали; есть и взрывозащищённые варианты. Исполнение 1 — конструктивная схема 1 по ГОСТ 5976: рабочее колесо на валу электродвигателя (прямой привод). Каталоги Лиссант 2014 и MOVEN называют ВЦ 4-75 и ВР 80-75 рядом — как вентиляторы, которые заменяют на ВР 86-77; Инновент 2022 предлагает свои РАДИВЕЙ-14 на замену В-Ц4-75, ВР-80-75 и ВР-86-77 соответствующих типоразмеров. ВР 80-75 №5 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 500 мм, колесо с относительным диаметром 0,9–1,1; двигатели 0,55–3 кВт при 960 и 1450 об/мин; производительность в рабочей зоне 1950–8900 м³/ч (1,95–8,9 тыс. м³/ч); полное давление 107–1200 Па; масса 79–106 кг (по данным Завода ВЕНТИЛЯТОР); уровень звуковой мощности LpA 78 дБА при 1000 об/мин, 89 дБА при 1500 об/мин. Для канальных моделей сверьте сечение воздуховода. ВР 80-75 №4 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 400 мм, колесо с относительным диаметром 0,9–1,1; двигатели 0,18–7,5 кВт при 960, 1450 и 2900 об/мин; производительность в рабочей зоне 1030–9200 м³/ч (1,03–9,2 тыс. м³/ч); полное давление 68–2950 Па; масса 48–95 кг (по данным Завода ВЕНТИЛЯТОР); уровень звуковой мощности LpA 74 дБА при 1500 об/мин, 92 дБА при 3000 об/мин. Номер вентилятора определяет диаметр рабочего колеса — по нему сверяют габариты и присоединение. Рабочее колесо типа «РН» с загнутыми назад лопатками; в маркировке серия названа «вентилятор радиальный с загнутыми назад лопатками». Для дымососов и дутьевых вентиляторов котлов важны температура газов и регулирование производительности. Угол поворота корпуса сверяют с трассой воздуховода.
ВР80-75-3,15.1К1: ВР 80-75 №3,15 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 315 мм, колесо с относительным диаметром 0,9–1,1.
Лиссант описывает серию ВР 300-45 (ВЦ 14-46) как радиальные вентиляторы одностороннего всасывания с лопатками, загнутыми вперёд, корпусом из оцинкованной стали и трёхфазным асинхронным двигателем со встроенными термодатчиками; изготовление по ТУ 4861-020-15185548-04 в соответствии с ГОСТ 5976-90. В таблице замен Лиссант вентилятор ВЦ 14-46 соответствует серии ВР 300-45. ВР 80-75 №12,5 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 1250 мм, колесо с относительным диаметром 0,9–1,1; двигатели 15–45 кВт при 725 и 960 об/мин; производительность в рабочей зоне 23700–80700 м³/ч (23,7–80,7 тыс. м³/ч); полное давление 385–2345 Па; масса 700–933 кг (по данным Завода ВЕНТИЛЯТОР); уровень звуковой мощности LpA 97 дБА при 750 об/мин. ВР 80-75 №10 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 1000 мм, колесо с относительным диаметром 0,9–1,1; двигатели 4–22 кВт при 725 и 960 об/мин; производительность в рабочей зоне 12000–46500 м³/ч (12–46,5 тыс. м³/ч); полное давление 245–1800 Па; масса 420–577 кг (по данным Завода ВЕНТИЛЯТОР); уровень звуковой мощности LpA 90 дБА при 750 об/мин, 99 дБА при 1000 об/мин. ВР 80-75 №8 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 800 мм, колесо с относительным диаметром 0,9–1,1; двигатели 2,2–18,5 кВт при 725, 960 и 1450 об/мин; производительность в рабочей зоне 8100–32400 м³/ч (8,1–32,4 тыс. м³/ч); полное давление 275–2150 Па; масса 249–354 кг (по данным Завода ВЕНТИЛЯТОР); уровень звуковой мощности LpA 96 дБА при 1000 об/мин. Таблица исполнений ВР-80-75 в каталоге ROVEN 2026: Ж2 — теплостойкое, перемещаемая среда от −45 до +200 °С, оцинкованная или углеродистая сталь, для невзрывоопасных газопаровоздушных смесей; К1 — коррозионностойкое, от −45 до +80 °С, нержавеющая сталь; К1Ж2 — коррозионностойкое теплостойкое, от −45 до +200 °С, нержавеющая сталь; К1 и К1Ж2 — для агрессивных невзрывоопасных воздушных смесей. В исполнении 5 (клиноременный привод): частота вращения колеса 385–850 об/мин, двигатели 3–30 кВт, производительность 13700–71400 м³/ч, полное давление 145–1820 Па, масса 1152 кг (по данным Завода ВЕНТИЛЯТОР), LpA 90–99 дБА. В каталоге ROVEN 2026 «Оборудование специального применения» ВР-80-75 выпускается номерами 2,5; 3,15; 4,0; 5,0; 6,3; 8,0 и 10,0; материал корпуса и колеса зависит от исполнения; мощность двигателей от 0,12 до 30,0 кВт, синхронная частота 750, 1000, 1500 или 3000 об/мин.
Вентиляторы ВР 80-75: установка и эксплуатация
Вентилятор ставят на виброизоляторы и соединяют с воздуховодом через гибкие вставки. Параметры в тексте взяты из каталогов производителя, данные посредников не используются. При замене укажите машину и узел, где стоит изделие: так удобнее проверить присоединение и исполнение. Крепёж корпуса и рамы проверяют после первых часов работы. Подшипниковые узлы обслуживают по графику: смазка и контроль нагрева. Ток двигателя под нагрузкой сверяют с номинальным. Пуск ведут при прикрытом шибере, если так требует паспорт двигателя. Налипание на колесо вызывает вибрацию. Нет шильдика — пришлите фото и размеры, сверим по каталогу. Перед пуском проверьте направление вращения колеса. Сверяйте код полностью — одна буква в коде меняет исполнение.
