Вентиляторы канальные ВКП — вентиляторы и дымососы. Обозначение по АО НПО «Тепломаш»: ВКП 40-20-4E — В (вентилятор), К (канальный), П (для прямоугольных каналов), 40-20 — сечение присоединяемого воздуховода в сантиметрах (40×20 см), 4 или 6 — число полюсов двигателя, E — однофазный двигатель 220 В, D — трёхфазный 380 В; в ВКПН буква Н означает загнутые назад лопатки.
Обозначение определяет серию, номер (диаметр колеса) и исполнение. Позиции раздела — тягодутьевые машины и вентиляторы общего и специального назначения. Здесь тридцать восемь позиций с кодами производителя.
Что есть в группе «Вентиляторы канальные ВКП»
Состав раздела с основными параметрами.
Вентиляторы канальные ВКП: перечень| Позиция | Данные по каталогу |
|---|
| Вентилятор канальный ВКП 40-20 | ВКП 40-20-4D (двигатель трёхфазный 380 В): 1270 об/мин, 0,33 кВт, макс. давление 260 Па, макс. производительность 1200 м³/ч, шум 39 дБ(А) на 3 м |
| Вентилятор канальный ВКП 50-30 | сечение воздуховода 500×300 мм, диаметр рабочего колеса 252 мм |
| Вентилятор канальный ВКП 60-35 | сечение воздуховода 600×350 мм, диаметр рабочего колеса 317 мм |

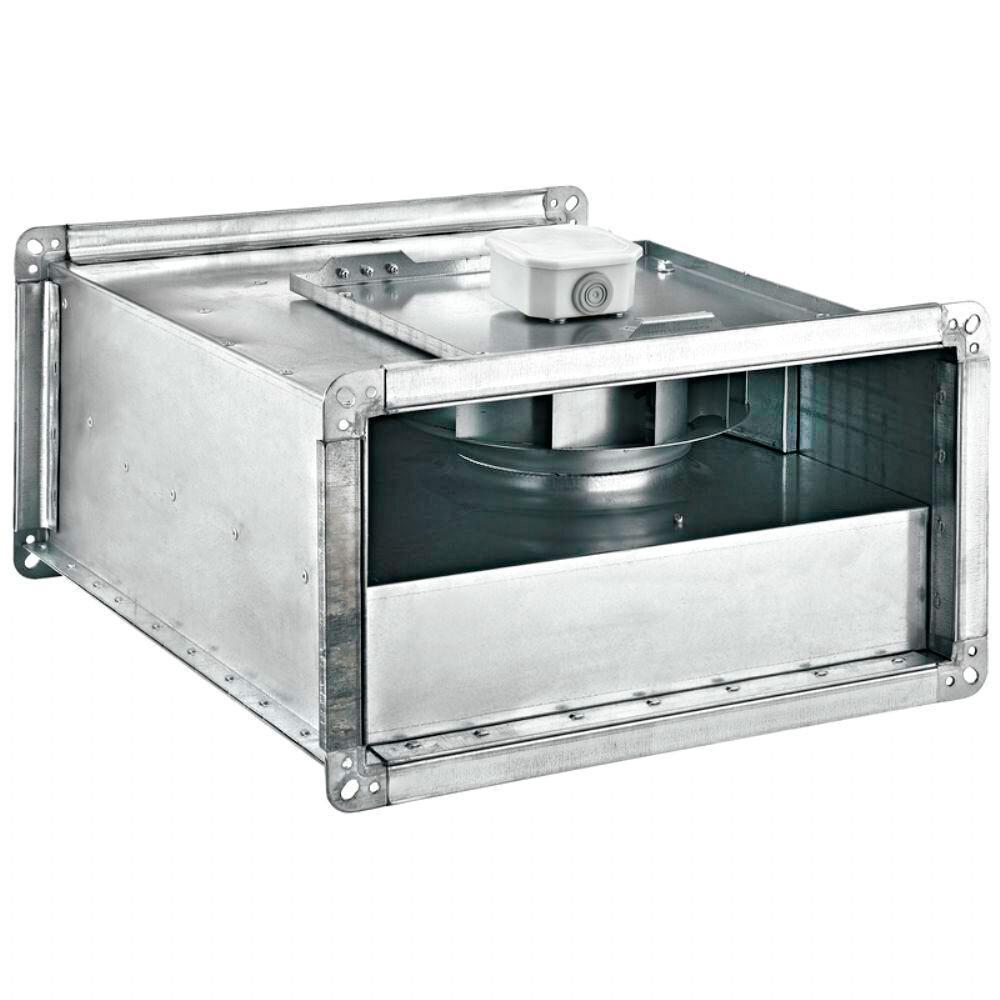

| Вентилятор канальный ВКП-Ш 50-25 | сечение канала 500×250 мм |
| Вентилятор канальный ВКП-Ш 60-35 | сечение канала 600×350 мм |
| Вентилятор канальный ВКП-Ш 70-40 | сечение канала 700×400 мм |
| Вентилятор канальный ВКП-Ш 80-50 | сечение канала 800×500 мм |
| Вентилятор канальный ВКПН 40-20 | сечение воздуховода 400×200 мм, диаметр рабочего колеса 250 мм |

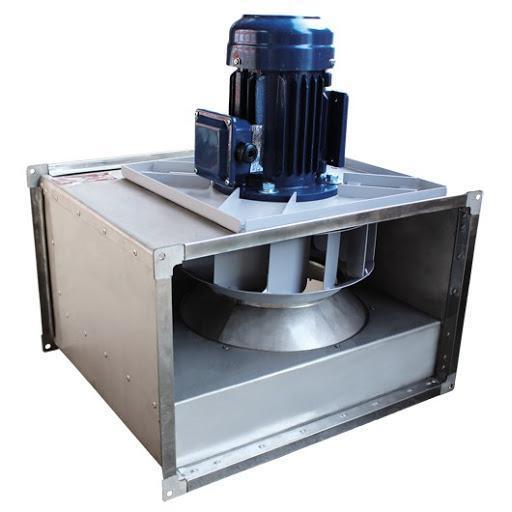

| Вентилятор канальный ВКПН-КХ 40-20 | тип: Вентиляторы канальные ВКП, ВКП-Б, ВКП-Ш, ВКПН, ВКПН-КХ |
| Вентилятор канальный ВКПН-КХ 100-50 | тип: Вентиляторы канальные ВКП, ВКП-Б, ВКП-Ш, ВКПН, ВКПН-КХ |
ВКП-Ш 60-30: сечение канала 600×300 мм. ВКП-Б 50-25: сечение канала 500×250 мм. ВКП 60-35: ВКП 60-35-4D (двигатель трёхфазный 380 В): 1360 об/мин, 2,2 кВт, макс. давление 625 Па, макс. производительность 4200 м³/ч, шум 47 дБ(А) на 3 м, масса 40,4 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»). ВКПН 70-40: ВКПН 70-40-4D (двигатель трёхфазный 380 В): 1260 об/мин, 0,81 кВт, макс. давление 700 Па, макс. производительность 4900 м³/ч, шум 47 дБ(А) на 3 м, масса 39 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»). ВКП-Ш 100-50: сечение канала 1000×500 мм.
Вентиляторы канальные ВКП: технические характеристики по каталогу
Параметры серии по каталогу| Показатель | Значение |
|---|
| Раздел | Вентиляторы канальные ВКП |
| ВКП-Б 50-30 по таблице Завода ВЕНТИЛЯТОР: масса | Масса 13,2 кг (по таблице Завода ВЕНТИЛЯТОР) |
| Что в разделе | Вентиляторы и дымососы |
| ВКП-Б 50-25 по таблице Завода ВЕНТИЛЯТОР: масса | Масса 12,7 кг (по таблице Завода ВЕНТИЛЯТОР) |
| ВКП-Б 50-30 по таблице Завода ВЕНТИЛЯТОР: частота вращения | Частота вращения 2700 об/мин |
| ВКП-Б 50-25 по таблице Завода ВЕНТИЛЯТОР: частота вращения | Частота вращения 2650 об/мин |
| ВКП-Б 40-20 по таблице Завода ВЕНТИЛЯТОР: масса | Масса 10,5 кг (по таблице Завода ВЕНТИЛЯТОР) |
| Обозначение по АО НПО «Тепломаш» | ВКП 40-20-4E — В (вентилятор), К (канальный), П (для прямоугольных каналов), 40-20 — сечение присоединяемого воздуховода в сантиметрах (40×20 см), 4 или 6 — число полюсов двигателя, E — однофазный двигатель |
| ВКП-Б 60-30 по таблице Завода ВЕНТИЛЯТОР: частота вращения | Частота вращения 1360–1380 об/мин |
| Код: ВКПН | канальный прямоугольный вентилятор, Н — загнутые назад лопатки |
| ВКП-Б 40-20 по таблице Завода ВЕНТИЛЯТОР: частота вращения | Частота вращения 2650 об/мин |
| Позиций в разделе | 38 |
| Код: Б в ВКП-Б | у Завода ВЕНТИЛЯТОР серия ВКП-Б — исполнение с рабочим колесом, лопатки которого загнуты назад (у ВКП — вперёд) |
Как выбрать позицию в разделе «Вентиляторы канальные ВКП»
Канальный вентилятор ВКП 50-25 по каталогу АО НПО «Тепломаш»: сечение воздуховода 500×250 мм, диаметр рабочего колеса 227 мм; ВКП 50-25-4D (двигатель трёхфазный 380 В): 1300 об/мин, 0,49 кВт, макс. давление 320 Па, макс. производительность 1800 м³/ч, шум 41 дБ(А) на 3 м, масса 20,2 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»); ВКП 50-25-4E (двигатель однофазный 220 В): 1320 об/мин, 0,51 кВт, макс. давление 300 Па, макс. производительность 1600 м³/ч, шум 43 дБ(А) на 3 м, масса 20,2 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»). Размер канала или проёма задаёт типоразмер канального и крышного вентилятора. Вентилятор подбирают по рабочей точке: нужной производительности и полному давлению сети. Канальный вентилятор ВКП 80-50 по каталогу АО НПО «Тепломаш»: сечение воздуховода 800×500 мм, диаметр рабочего колеса 402 мм; ВКП 80-50-4D (двигатель трёхфазный 380 В): 1400 об/мин, 4,8 кВт, макс. давление 1000 Па, макс. производительность 6500 м³/ч, шум 54 дБ(А) на 3 м, масса 95,4 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»); ВКП 80-50-6D (двигатель трёхфазный 380 В): 870 об/мин, 2,8 кВт, макс. давление 450 Па, макс. производительность 6900 м³/ч, шум 46 дБ(А) на 3 м, масса 88,8 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»). При замене достаточно полного обозначения со старого вентилятора. Номер вентилятора определяет диаметр рабочего колеса — по нему сверяют габариты и присоединение. Положение нагнетательного патрубка берут по разводке воздуховодов. Канальный вентилятор ВКП 60-30 по каталогу АО НПО «Тепломаш»: сечение воздуховода 600×300 мм, диаметр рабочего колеса 282 мм; ВКП 60-30-4D (двигатель трёхфазный 380 В): 1360 об/мин, 1,7 кВт, макс. давление 450 Па, макс. производительность 3500 м³/ч, шум 45 дБ(А) на 3 м, масса 33,6 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»); ВКП 60-30-4E (двигатель однофазный 220 В): 1360 об/мин, 1,6 кВт, макс. давление 420 Па, макс. производительность 2700 м³/ч, шум 49 дБ(А) на 3 м, масса 33,6 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»). Сверьте двигатель — мощность и обороты — с рабочей точкой. Обе серии АО НПО «Тепломаш» выпускает по ТУ 28.25.20-038-54365100-2017. Канальный вентилятор ВКП 40-20 по каталогу АО НПО «Тепломаш»: сечение воздуховода 400×200 мм, диаметр рабочего колеса 202 мм; ВКП 40-20-4D (двигатель трёхфазный 380 В): 1270 об/мин, 0,33 кВт, макс. давление 260 Па, макс. производительность 1200 м³/ч, шум 39 дБ(А) на 3 м, масса 14,4 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»); ВКП 40-20-4E (двигатель однофазный 220 В): 1280 об/мин, 0,33 кВт, макс. давление 240 Па, макс. производительность 1200 м³/ч, шум 42 дБ(А) на 3 м, масса 14,4 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»). Канальный вентилятор ВКП 70-40 по каталогу АО НПО «Тепломаш»: сечение воздуховода 700×400 мм, диаметр рабочего колеса 357 мм; ВКП 70-40-4D (двигатель трёхфазный 380 В): 1340 об/мин, 3,5 кВт, макс. давление 765 Па, макс. производительность 5600 м³/ч, шум 53 дБ(А) на 3 м, масса 52,8 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»); ВКП 70-40-6D (двигатель трёхфазный 380 В): 900 об/мин, 1,15 кВт, макс. давление 310 Па, макс. производительность 4500 м³/ч, шум 43 дБ(А) на 3 м, масса 48,6 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»).
ВКП 40-20: ВКП 40-20-4D (двигатель трёхфазный 380 В): 1270 об/мин, 0,33 кВт, макс. давление 260 Па, макс. производительность 1200 м³/ч, шум 39 дБ(А) на 3 м, масса 14,4 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»).
Канальный вентилятор ВКПН 50-25 по каталогу АО НПО «Тепломаш»: сечение воздуховода 500×250 мм, диаметр рабочего колеса 280 мм; ВКПН 50-25-2E (двигатель однофазный 220 В): 2500 об/мин, 0,25 кВт, макс. давление 745 Па, макс. производительность 1300 м³/ч, шум 36 дБ(А) на 3 м, масса 17 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»). Канальный вентилятор ВКПН 70-40 по каталогу АО НПО «Тепломаш»: сечение воздуховода 700×400 мм, диаметр рабочего колеса 455 мм; ВКПН 70-40-4D (двигатель трёхфазный 380 В): 1260 об/мин, 0,81 кВт, макс. давление 700 Па, макс. производительность 4900 м³/ч, шум 47 дБ(А) на 3 м, масса 39 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»); ВКПН 70-40-4E (двигатель однофазный 220 В): 1340 об/мин, 0,83 кВт, макс. давление 710 Па, макс. производительность 5000 м³/ч, шум 46 дБ(А) на 3 м, масса 39,2 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»). Канальный вентилятор ВКПН 40-20 по каталогу АО НПО «Тепломаш»: сечение воздуховода 400×200 мм, диаметр рабочего колеса 250 мм; ВКПН 40-20-2E (двигатель однофазный 220 В): 2600 об/мин, 0,20 кВт, макс. давление 650 Па, макс. производительность 1200 м³/ч, шум 33 дБ(А) на 3 м, масса 14 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»). Канальный вентилятор ВКП 100-50 по каталогу АО НПО «Тепломаш»: сечение воздуховода 1000×500 мм, диаметр рабочего колеса 452 мм; ВКП 100-50-6D (двигатель трёхфазный 380 В): 930 об/мин, 3,5 кВт, макс. давление 460 Па, макс. производительность 8000 м³/ч, шум 49 дБ(А) на 3 м, масса 110,6 кг (по каталогу АО НПО «Тепломаш») (по каталогу АО НПО «Тепломаш»).
Установка и эксплуатация — Вентиляторы канальные ВКП
ВКП-Б 50-30 по таблице Завода ВЕНТИЛЯТОР: сечение канала 500×300 мм; 1 исп. двигателя, потребляемая мощность 225 Вт, частота вращения 2700 об/мин, максимальный расход воздуха 1800 м³/ч, звуковое давление на 3 м 76 дБ(А), масса 13,2 кг (по таблице Завода ВЕНТИЛЯТОР), температура перемещаемого воздуха до +60 °С (по таблице Завода ВЕНТИЛЯТОР). ВКП-Б 100-50 по таблице Завода ВЕНТИЛЯТОР: сечение канала 1000×500 мм; 1 исп. двигателя, потребляемая мощность 3900 Вт, частота вращения 1330 об/мин, максимальный расход воздуха 14400 м³/ч, звуковое давление на 3 м 83 дБ(А), масса 102 кг (по таблице Завода ВЕНТИЛЯТОР), температура перемещаемого воздуха до +60 °С (по таблице Завода ВЕНТИЛЯТОР). Подшипниковые узлы обслуживают по графику: смазка и контроль нагрева. ВКП-Б 70-40 по таблице Завода ВЕНТИЛЯТОР: сечение канала 700×400 мм; 2 исп. двигателя, потребляемая мощность 810–830 Вт, частота вращения 1260–1340 об/мин, максимальный расход воздуха 5400–5600 м³/ч, звуковое давление на 3 м 67–70 дБ(А), масса 14–43,9 кг (по таблице Завода ВЕНТИЛЯТОР), температура перемещаемого воздуха до +60 °С (по таблице Завода ВЕНТИЛЯТОР). Крепёж корпуса и рамы проверяют после первых часов работы. До пуска проворачивают колесо рукой. Электродвигатель подключают по схеме из паспорта и проверяют ток в работе. ВКП-Б 60-30 по таблице Завода ВЕНТИЛЯТОР: сечение канала 600×300 мм; 2 исп. двигателя, потребляемая мощность 220 Вт, частота вращения 1360–1380 об/мин, максимальный расход воздуха 2200 м³/ч, звуковое давление на 3 м 67–69 дБ(А), масса 22,5 кг (по таблице Завода ВЕНТИЛЯТОР), температура перемещаемого воздуха до +60 °С (по таблице Завода ВЕНТИЛЯТОР). ВКП-Б 60-35 по таблице Завода ВЕНТИЛЯТОР: сечение канала 600×350 мм; 2 исп. двигателя, потребляемая мощность 540–560 Вт, частота вращения 1350 об/мин, максимальный расход воздуха 4000 м³/ч, звуковое давление на 3 м 70–75 дБ(А), масса 35,1 кг (по таблице Завода ВЕНТИЛЯТОР), температура перемещаемого воздуха до +60 °С (по таблице Завода ВЕНТИЛЯТОР). ВКП-Б 80-50 по таблице Завода ВЕНТИЛЯТОР: сечение канала 800×500 мм; 1 исп. двигателя, потребляемая мощность 1560 Вт, частота вращения 1330 об/мин, максимальный расход воздуха 7800 м³/ч, звуковое давление на 3 м 73 дБ(А), масса 64,5 кг (по таблице Завода ВЕНТИЛЯТОР), температура перемещаемого воздуха до +60 °С (по таблице Завода ВЕНТИЛЯТОР). Налипание на колесо вызывает вибрацию. ВКП-Ш 50-25 по таблице Завода ВЕНТИЛЯТОР: сечение канала 500×250 мм; 3 исп. двигателя, потребляемая мощность 300–510 Вт, частота вращения 930–1320 об/мин, максимальный расход воздуха 1500–1800 м³/ч, звуковое давление на 3 м 36–42 дБ(А), масса 19 кг (по таблице Завода ВЕНТИЛЯТОР), температура перемещаемого воздуха до +40 °С / +60 °С (по таблице Завода ВЕНТИЛЯТОР). Перед пуском проверьте направление вращения колеса. ВКП-Б 50-25 по таблице Завода ВЕНТИЛЯТОР: сечение канала 500×250 мм; 1 исп. двигателя, потребляемая мощность 135 Вт, частота вращения 2650 об/мин, максимальный расход воздуха 1050 м³/ч, звуковое давление на 3 м 72 дБ(А), масса 12,7 кг (по таблице Завода ВЕНТИЛЯТОР), температура перемещаемого воздуха до +60 °С (по таблице Завода ВЕНТИЛЯТОР). ВКП-Б 40-20 по таблице Завода ВЕНТИЛЯТОР: сечение канала 400×200 мм; 1 исп. двигателя, потребляемая мощность 135 Вт, частота вращения 2650 об/мин, максимальный расход воздуха 1000 м³/ч, звуковое давление на 3 м 69 дБ(А), масса 10,5 кг (по таблице Завода ВЕНТИЛЯТОР), температура перемещаемого воздуха до +60 °С (по таблице Завода ВЕНТИЛЯТОР). Пусковой режим двигателя сверяют с паспортом.
