Стекло смотровое незакаленное тип А

2 разделов

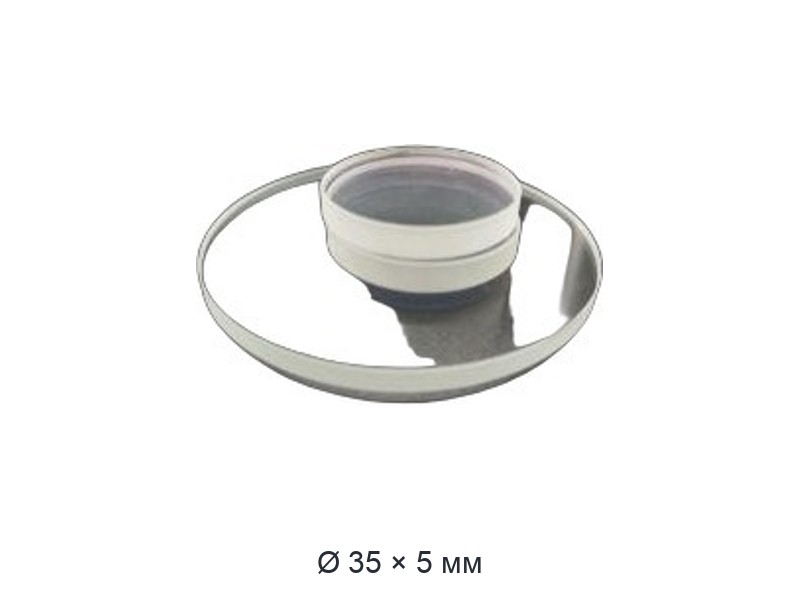

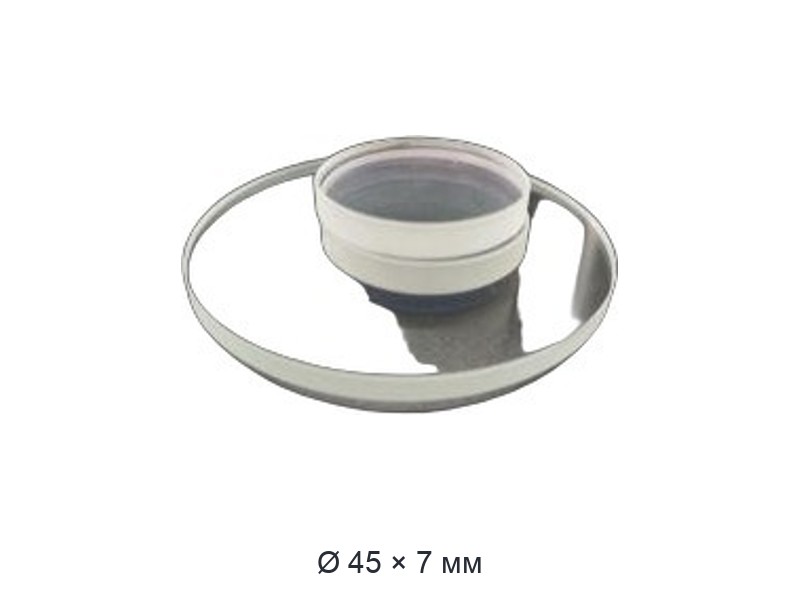

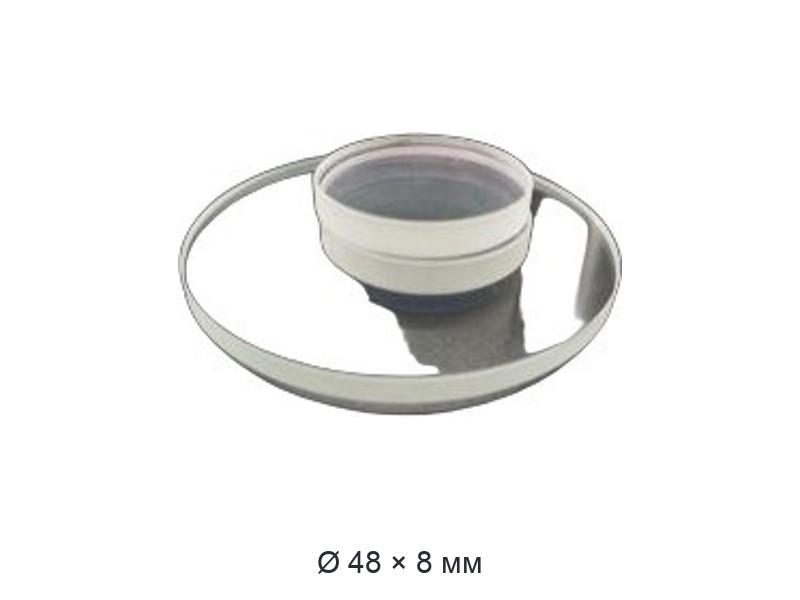

Стекло смотровое незакаленное тип А Ø до 139 мм
Стекло смотровое незакаленное тип А Ø до 139 мм
Каталог60 →

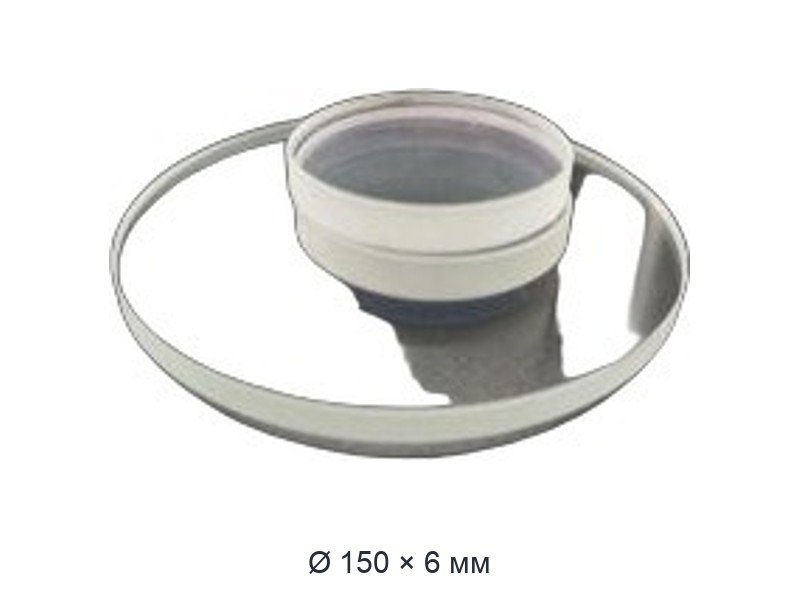

Стекло смотровое незакаленное тип А Ø от 140 мм
Стекло смотровое незакаленное тип А Ø от 140 мм
Каталог60 →

Стекла смотровые — иллюминаторы боросиликатные тип А (незакаленные) для промышленных установок (ГОСТ 21836-88) плоские предназначены для окон промышленных установок и смотровых фонарей. Смотровые окна предназначены для визуального контроля наличия потока различных сред в технологических процессах пищевой, химической, нефтеперерабатывающей, строительной и др. отраслях промышленности. Стекла типа А (незакаленные) используются также астрономами в качестве заготовок для зеркал телескопов.

Смотровое стекло плоское предназначено для окон промышленных установок и смотровых фонарей.

Смотровые окна предназначены для визуального контроля наличия потока различных сред в технологических процессах пищевой, химической, нефтеперерабатывающей, строительной и др. отраслях промышленности. Также эти стекла (незакаленные) используются астрономами в качестве заготовок для зеркал.

Смотровые окна применяются в паровых котлах и в сосудах, содержащих нефтехимические продукты.

Стекло смотровое подразделяют по составу и способу изготовления:

Диапазон рабочих температур:  -50  +70  гр. С,  термостойкость — 40 гр. С.

Рабочее давление  -  0,6 (6)    МПа (кгс/см2).

Данные стекла (иллюминаторы) являются техническими. В качестве материала используется боросиликатное стекло. Отклонение от параллельности плоскостей стекла не должно быть более 0,5 мм. Стекла типа А должны быть бесцветными. Допускается голубоватый, зеленоватый или желтоватый оттенки стекла.

Свойства стекла незакаленного тип А

Тип стекла

Номинальный диаметр стекла,
мм

Рабочая среда

Диапазон рабочих температур,
° С

Рабочее давление,
Мпа (кгс/см2 )
не более

Термо-
стойкость,   °С

Коэффициент направленного пропускания света
(на 10 мм толщины),
не менее

А

Все диаметры

Нейтральная

-50….+70

-

40

0,85

Частые вопросы

Чем отличаются типы стекла А, Б, В и Г?
Тип А — листовое незакалённое стекло (рабочая температура до +70 °C), тип Б — закалённое (до +200 °C), тип В — боросиликатное термостойкое (до +300 °C), тип Г — кварцевое (до +1200 °C). Тип подбирают по рабочей температуре и давлению в аппарате.
Какая рабочая температура у кварцевого стекла?
Кварцевое смотровое стекло (тип Г) выдерживает нагрев до +1200 °C и устойчиво к термоударам, поэтому применяется в печах, реакторах и автоклавах.
Какое стекло нужно для водоуказателя котла?
Для указателей уровня применяют водоуказательное боросиликатное закалённое стекло: гладкое Дюренса (до 16 МПа и +100 °C) и рифлёное Клингера (до 3,5 МПа).
Что такое смотровое стекло и где применяется?
Смотровое стекло — прозрачный элемент для визуального контроля среды в аппаратах и трубопроводах под давлением: котлах, реакторах, ёмкостях. Через него следят за уровнем, цветом и состоянием продукта.
Как подобрать размер стекла?
Размер подбирают по посадочному месту: диаметр (для круглого стекла) либо длина и ширина (для прямоугольного) плюс толщина. Смотрите таблицу размеров на странице раздела или оставьте заявку — подберём под ваш аппарат.
