Распределители VHER — пневмораспределители Festo. VHER по паспорту: поворотный золотник, жёсткое уплотнение, прямое ручное управление, крепление на панель или через сквозные отверстия; давление 0…10 бар; −20…+80 °C; корпус — литой алюминий, уплотнения NBR; вакуум допускается только на порт 3 (−0,95…0 бар).
Обозначение задаёт тип, присоединение и схему. Пневмораспределители раздела направляют сжатый воздух к исполнительным механизмам. Здесь четыре позиции с кодами производителя.
Что есть в группе «Распределители VHER»
Перечень позиций с краткими данными.
Распределители VHER — позиции раздела| Позиция | Данные по каталогу |
|---|
| Пневмораспределитель VHER M5 | номинальный размер 4 мм, момент переключения рычага 0,5 Н·м, стандартный номинальный расход в таблице паспорта — 170 и 260 л/мин; исполнение — только полимерный рычаг |

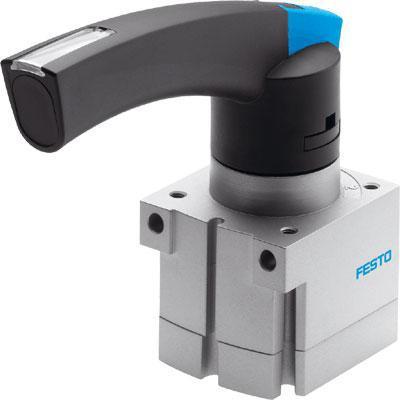

| Пневмораспределитель VHER G1/8 | серия VHER (имя сайта: серия + присоединение); размер G1/8 |
| Пневмораспределитель VHER G1/4 | номинальный размер 8 мм, момент переключения рычага 2 Н·м, стандартный номинальный расход в таблице паспорта — 1150 и 1500 л/мин |
| Пневмораспределитель VHER G1/2 | номинальный размер 12 мм, момент переключения рычага 5 Н·м, стандартный номинальный расход в таблице паспорта — 3200 и 3800 л/мин |
VHER G1/4: номинальный размер 8 мм, момент переключения рычага 2 Н·м, стандартный номинальный расход в таблице паспорта — 1150 и 1500 л/мин. VHER G1/8: номинальный размер 6 мм, момент переключения рычага 0,9 Н·м, стандартный номинальный расход в таблице паспорта — 600 и 800 л/мин. В той же линейке Festo: KG; среда для пневмоцилиндров и распределителей этих серий — сжатый воздух по ISO 8573-1:2010 [7:4:4]; работа на воздухе со смазкой возможна, но потом смазка нужна постоянно. VHER M5: номинальный размер 4 мм, момент переключения рычага 0,5 Н·м, стандартный номинальный расход в таблице паспорта — 170 и 260 л/мин. VHER G1/2: номинальный размер 12 мм, момент переключения рычага 5 Н·м, стандартный номинальный расход в таблице паспорта — 3200 и 3800 л/мин.
Технические характеристики: Распределители VHER
Данные каталога| Параметр | Данные |
|---|
| Бренд | Festo |
| VHER по паспортным данным: температура | −20…+80 °C |
| VHER по паспорту: уплотнения | Жёсткое уплотнение |
| Код: VHER | ручной распределитель Festo с рычагом и фиксацией |
| VHER по паспорту: давление | Давление 0…10 бар |
| Число позиций | 4 |
| VHER по паспортным данным | поворотный золотник, жёсткое уплотнение, прямое ручное управление, крепление на панель или через сквозные отверстия; давление 0…10 бар; −20…+80 °C; корпус — литой алюминий, уплотнения NBR; вакуум допускается |
| Что в разделе | Пневмораспределители |
Как подобрать нужное — Распределители VHER
Основа подбора — резьба и расход. Схема распределителя зависит от цилиндра или привода. Цилиндр двустороннего действия управляется распределителем с двумя выходами, одностороннего — с одним. Сверьте рабочее давление сети с допустимым для распределителя.
Установка и эксплуатация — Распределители VHER
Если шильдик не читается, отправьте фото изделия и основные размеры — подберём по таблицам производителя. Сверяйте код полностью — одна буква в коде меняет исполнение. Параметры в тексте взяты из каталогов производителя, данные посредников не используются. Рукоятку и привод не перегружают. Утечки проверяют под давлением. Для замены полезно знать, на какой машине и в каком узле стоит изделие. Подключение ведут по маркировке портов. Глушитель снижает шум выхлопа.
