Плоские цилиндры серии EZH, DZF, DZH: пневмоцилиндры производства Festo. DZF-12 по паспортам: присоединение M5, давление 1,6…10 бар, усилие при 6 бар 68/51 Н, энергия удара 0,09 Дж, макс. момент на штоке 0,1 Н·м, угол проворота штока ±2,5°, масса 96 г при ходе 0 мм плюс 9 г на 10 мм хода; уплотнения NBR и TPE-U (PU), шток — нержавеющая сталь; −20…+80 °C.
В разделе — двадцать четыре позиции.
Плоские цилиндры серии EZH, DZF, DZH: состав раздела
Состав раздела с основными параметрами.
Плоские цилиндры серии EZH, DZF, DZH — позиции раздела| Позиция | Данные по каталогу |
|---|
| Плоский цилиндр EZH-1,5/6,5-10 | площадь поршня 1,5×6,5 мм; давление 3…6 бар |
| Плоский цилиндр EZH-10/40-40-A-B | площадь поршня 10×40 мм; давление 2,5…6 бар |
| Плоский цилиндр EZH-2,5/9-10-B | площадь поршня 2,5×9 мм; эквивалентный диаметр 5,5 мм; ход 10 мм |
| Плоский цилиндр EZH-2,5/9-20-B | эквивалентный диаметр 5,5 мм; давление 2,8…6 бар |
| Плоский цилиндр EZH-5/20-50-B | площадь поршня 5×20 мм; давление 2,5…6 бар |

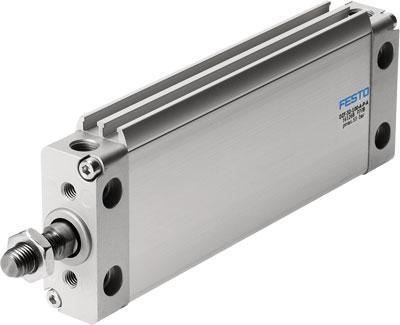

| Плоский цилиндр DZF-12-10-P-A | серия DZF |
| Плоский цилиндр DZF-12-100-P-A | серия DZF |
| Плоский цилиндр DZF-12-160-A-P-A | серия DZF |
| Плоский цилиндр DZF-12-200-A-P-A | серия DZF |
| Плоский цилиндр DZF-12-25-A-P-A | серия DZF |
| Плоский цилиндр DZF-12-40-A-P-A | серия DZF |
| Плоский цилиндр DZF-12-40-P-A | серия DZF |
| Плоский цилиндр DZF-12-50-P-A | серия DZF |
EZH-2,5/9-20-B: эквивалентный диаметр 5,5 мм; ход 20 мм.
Технические характеристики: Плоские цилиндры серии EZH, DZF, DZH
Параметры серии по каталогу| Показатель | Значение |
|---|
| Производитель | Festo |
| Поле кода «EZH» | плоский цилиндр Festo одностороннего действия |
| Код: число после площади (EZH) | ход, мм (10, 20, 25, 40, 50) |
| Давление (DZF-12 по паспортам) | Давление 1,6…10 бар |
| DZF-12 по паспортам: уплотнения | Уплотнения NBR и TPE-U |
| DZF | плоский цилиндр Festo двустороннего действия: овальный поршень защищает шток от проворота, Ø — эквивалентный диаметр; у Ø12 ходы 10…200 мм, демпфирование P — упругие кольца с обеих сторон, A — под датчик |
| Давление (EZH) | Давление не выше 6 бар |
| DZF-12 по паспортам: материал | Шток — нержавеющая сталь |
| Температура (EZH) | Температура 0…+60 °C |
| Позиций в группе | 24 |
| DZF-12 по паспортам: крутящий момент | Макс. момент на штоке 0,1 Н·м |
| Что в разделе | Пневмоцилиндры |
| DZF-12 по паспортам: температура | −20…+80 °C |
Как выбрать: Плоские цилиндры серии EZH, DZF, DZH
Резьба штока DZF-12: у DZF-12-10-A-P-A — M6 (наружная), у DZF-12-10-P-A — M3; в каталоге 2021 года наружная резьба обозначается без буквы, внутренняя — F. Для контроля положения нужен поршень с магнитом под датчики. Поле «второе число после серии»: ход поршня, мм. Давление не выше 6 бар; температура 0…+60 °C. Ход выбирают с запасом к перемещению механизма. В коде «P (отдельный блок кода)» — упругие демпфирующие кольца/пластины с обеих сторон.
EZH-1,5/6,5-10: площадь поршня 1,5×6,5 мм; ход 10 мм.
Установка и эксплуатация: Плоские цилиндры серии EZH, DZF, DZH
Перед первым пуском проверьте настройку демпферов на малой скорости. Монтажные принадлежности — фланцы, лапы, проушины — подбирают по серии и диаметру. Воздух подают очищенным, по требованиям производителя к классу чистоты. Перекос штока и механизма недопустим.
