Масляные муфты KL — электромагнитные муфты. Муфты 3KL, 4KL и KLDO — электромагнитно включаемые многодисковые (ламельные) муфты ГДР по стандарту TGL 9922: лист 2 — 3KL, лист 3 — KLDO, лист 4 — 4KL.
Здесь двадцать семь позиций с кодами производителя.
Состав раздела «Масляные муфты KL»
Состав раздела с основными параметрами.
3KL 1.25: отверстие под вал d2 (H7) — 15 или 20 мм; диаметр d3 — 88 мм.
Масляные муфты KL — технические характеристики
Параметры серии по каталогу| Параметр | Значение |
|---|
| Раздел | Масляные муфты KL |

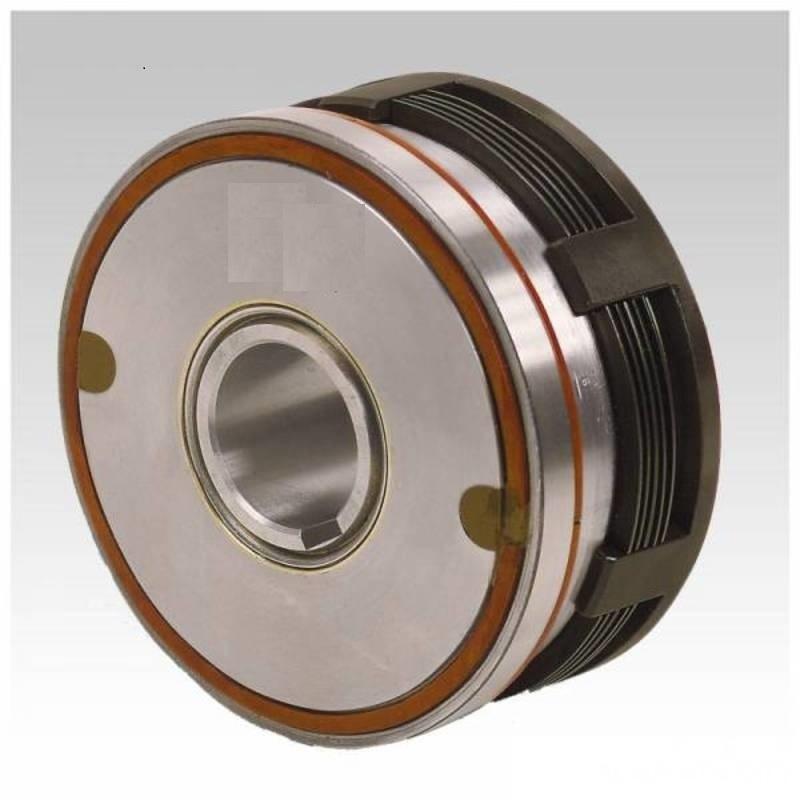

| Муфта 4KL 1,25 | самая малая в ряду 4KL по TGL 9922/04: наружный диаметр 91,5 мм, масса около 1,5 кг, отверстие 15 или 20 мм (H7) со шпоночным пазом |

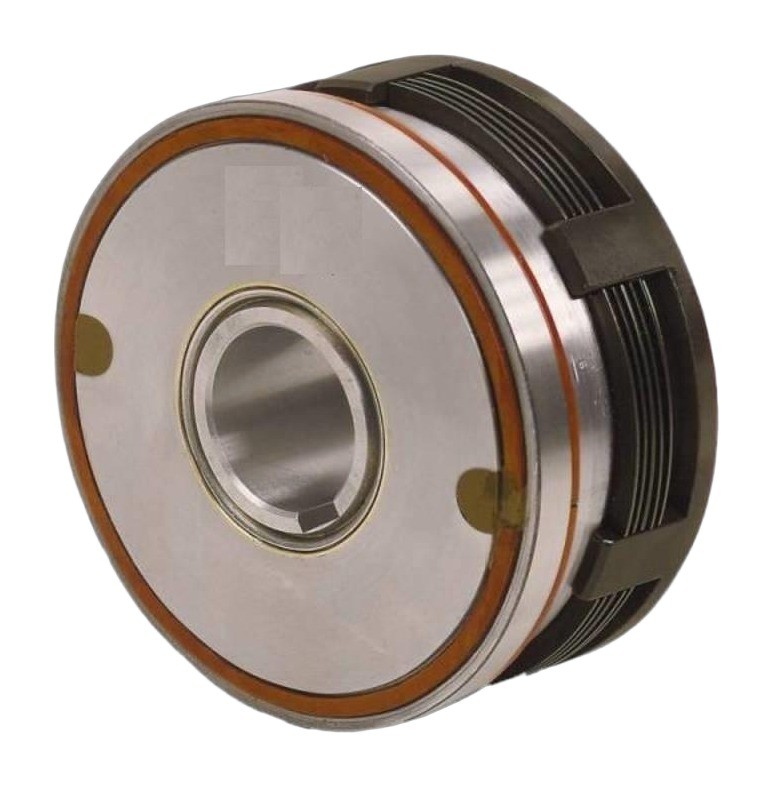

| Диски муфт 3KL бывают двух видов | для работы всухую (сталь в паре с асбестосодержащим материалом) и для работы в масляной ванне (бронзовые накладки); масляный вариант служит дольше |
| Крутящий момент (Пример параметров KLDO по TGL 9922/03) | Типоразмер 10: номинальный момент при средней скорости 100 Н·м |
| Ряд типоразмеров KLDO по TGL 9922/03 | 0,63; 1; 1,25; 2,5; 5; 10; 20; 40; 80; 160 |
| Муфты 4KL имеют контактные кольца; муфты KLDO | бесконтактные (без контактных колец) |
| Пример параметров KLDO по TGL 9922/03 | типоразмер 10: номинальный момент при средней скорости 100 Н·м, средний переключаемый момент 65 Н·м, момент сцепления 200 Н·м, момент холостого хода 1±0,5 Н·м, мощность возбуждения холодной катушки 48 Вт, ток |
| Сухие муфты работают без смазки, масляные | со смазкой; смазка продлевает срок службы рабочих поверхностей, но усложняет конструкцию муфты |
| Пример параметров KLDO по TGL 9922/03: масса | Масса около 3,5 кг |
| Масса (Муфта 4KL 1,25) | Масса около 1,5 кг |
| Что в группе | Электромагнитные муфты |
| Обозначение муфты 4KL по TGL 9922 | «Lamellenkupplung 4KL – вид смазки – типоразмер – диаметр отверстия d2 – номер стандарта», например «4KL N5-30 TGL 9922/04» (масло, типоразмер 5, отверстие 30 мм) или «4KL T1,25-15 TGL 9922/04» (всухую, |
Как выбрать позицию в группе «Масляные муфты KL»
Исполнение подбирают по схеме привода: контактная получает ток через кольцо и щётку, бесконтактная — через неподвижную катушку, тормозная останавливает вал. Ток к муфтам TGL 9922 (KLDO, 3KL, 4KL) подводится угольными щётками: для работы всухую — электроугольными, для работы в масле — щётками из оловянно-бронзовой ткани. Муфту применяют по моменту на валу с запасом на пуск и разгон механизма. Муфты 3KL ставились на генераторы, станки WMW, лифты и сельхозтехнику ГДР. Условия смазки определяют исполнение: работа в масле и всухую требует разных муфт. Выпускались заводом электродвигателей VEM в ГДР. Муфта 3KL работает с остаточным воздушным зазором между диском, гайкой и магнитным телом и допускает только два режима: включено и выключено. Поле «3KL / 4KL»: электромагнитные многодисковые муфты ГДР по TGL 9922/02 (3KL) и TGL 9922/04 (4KL), для работы в масле и всухую. Сверьте ряд и вид посадочного отверстия с валом машины. Отверстия под вал в муфтах 4KL выполнены с допуском H7 и одним шпоночным пазом (у типоразмеров 40–160 — два паза под 180°); для каждого типоразмера предусмотрено два диаметра отверстия d2. Сверьте обороты вала с допустимыми для выбранного габарита.
3KL 10: наружный диаметр d1 — 140 мм; диаметр d3 — 134 мм.
Установка и эксплуатация — Масляные муфты KL
Щётки контактной муфты осматривают и меняют по износу. Износ дисков контролируют при каждом обслуживании. Перед монтажом проверьте соосность валов и посадку муфты.
