В разделе «Коробки клеммные» — взрывозащищённое электрооборудование WAROM. BXJ-IIB (Ex db IIB+H2): IECEx CQM 14.0061X, Ex db IIB+H2 T6 или T5 Gb, Ex tb IIIC T80°C или T95°C Db IP66; ATEX TÜV CY 17 ATEX 0205970X; T5/T95°C при −60…+55 °C, T6/T80°C при −60…+40 °C; до 800 В AC; IP66; рекомендуемые кабельные вводы DQM-II (Ex d) или DQM-III (Ex d).
Оборудование раздела работает там, где в воздухе возможны горючие газы или пыль. Здесь две позиции с кодами производителя. Warom Technology Incorporated Company (прежнее название WAROM Group Co., Ltd.) основана в 1987 году, находится в районе Цзядин (Шанхай), уставный капитал более 300 млн юаней. Система менеджмента сертифицирована по ISO9001, ISO14001, OHSAS18001, ISO10012; продукция имеет сертификации ATEX, IECEx и российские ГОСТ (по данным китайского сайта). Каждое изделие имеет маркировку взрывозащиты — по ней проверяют пригодность для зоны.
Что входит в раздел «Коробки клеммные»
Перечень позиций с краткими данными.

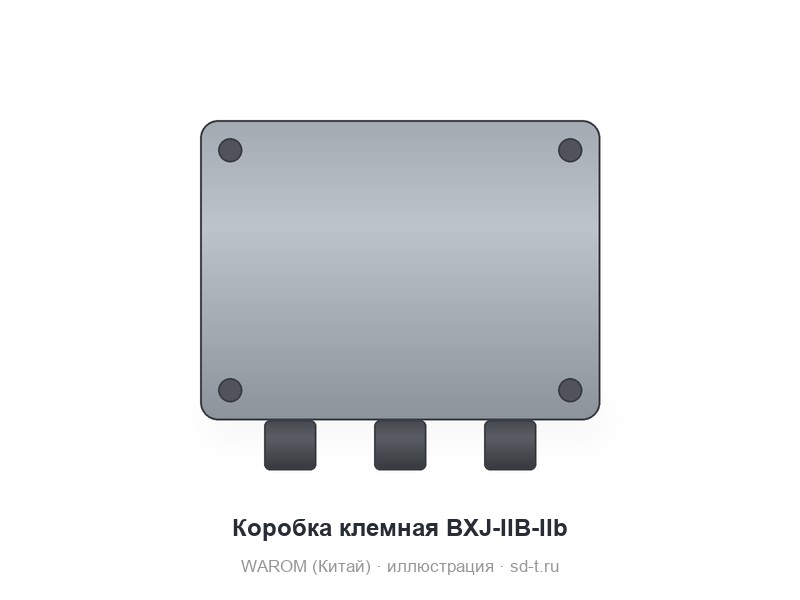

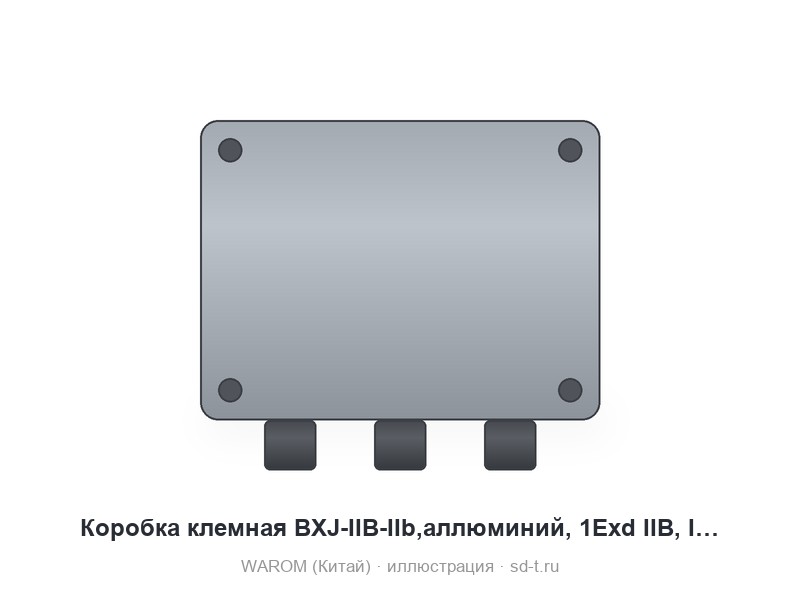

Рядом в каталоге WAROM: BKC — взрывозащищённый кондиционер оконного типа для температурных классов T1 и T3: Ex d nC IIB T4 Gc (IECEx), II 3 G Ex d nC IIB T4 Gc (ATEX), сертификаты IECEx, ATEX и CU-TR; зона 2. BXJ-IIB-IIb: расшифровка — BXJ — клеммная коробка. BXJ-IIB-IIb,аллюминий, 1Exd IIB, IP66 HRWK5-160329-01-001: расшифровка — BXJ — клеммная коробка; IIb — код оболочки. Рядом в каталоге WAROM: BXT-S — пустые оболочки вида «повышенная защита» Ex e из нержавеющей стали: ATEX LCIE 10 ATEX 3070U, II 2 G Ex e IIC Gb; IP66; −40…+60 °C; заземление внутреннее и внешнее M6/M6; крепёж из нержавеющей стали; вводы сверлятся по заказу.
Коробки клеммные: технические характеристики по каталогу
Параметры серии по каталогу| Показатель | Значение |
|---|
| Производитель | WAROM |
| Маркировка взрывозащиты (BXJ) | Три вида взрывозащиты: Ex e IIC, Ex d IIB и Ex d IIC |
| BXJ-IIB (Ex db IIB+H2) | IECEx CQM 14.0061X, Ex db IIB+H2 T6 или T5 Gb, Ex tb IIIC T80°C или T95°C Db IP66; ATEX TÜV CY 17 ATEX 0205970X; T5/T95°C при −60…+55 °C, T6/T80°C при −60…+40 °C; до 800 В AC; IP66; рекомендуемые кабельные |
| Температура (BXJ-IIB (Ex db IIB+H2)) | IECEx CQM 14.0061X, Ex db IIB+H2 T6 или T5 Gb, Ex tb IIIC T80°C или T95°C Db IP66 |
| Маркировка взрывозащиты (BXJ-IIB (Ex db IIB+H2)) | Рекомендуемые кабельные вводы DQM-II (Ex d) или DQM-III (Ex d) |
| Число позиций | 2 |
| Напряжение (BXJ-IIB (Ex db IIB+H2)) | До 800 В AC |
| Тип изделий | Взрывозащищённое электрооборудование |
| Материал (BXJ) | Взрывозащищённые клеммные коробки из безмедного алюминиевого сплава |
Как подобрать нужное — Коробки клеммные
Взрывозащищённое изделие выбирают по маркировке: вид защиты, группа газов и температурный класс должны соответствовать зоне. Сверьте температурный класс с самовоспламенением газов на площадке. Проверьте степень защиты IP: она задаёт стойкость к пыли и воде. Для агрессивной среды выбирайте нержавеющее исполнение, для обычной — по каталогу. Резьбу вводов и присоединений сверяйте с оболочкой, к которой изделие крепится.
Коробки клеммные: установка и эксплуатация
Проверьте закрепление кабеля в вводе. Оболочку и уплотнения осматривают при обслуживании. Свободные вводы оболочки глушат заглушками с маркировкой взрывозащиты. Перед заказом сверьте полный код с шильдиком: каждое поле обозначения что-то значит, и отличие в одной букве даёт другое изделие. Крышки оболочек не открывают под напряжением. Параметры в тексте взяты из каталогов производителя, данные посредников не используются. Нет шильдика — пришлите фото и размеры, сверим по каталогу. Заземление выполняют по документации изделия. Монтаж во взрывоопасной зоне выполняют по проекту и с соблюдением требований к виду взрывозащиты. Для замены полезно знать, на какой машине и в каком узле стоит изделие.
