Клапан модульный предохранительный
3 разделов

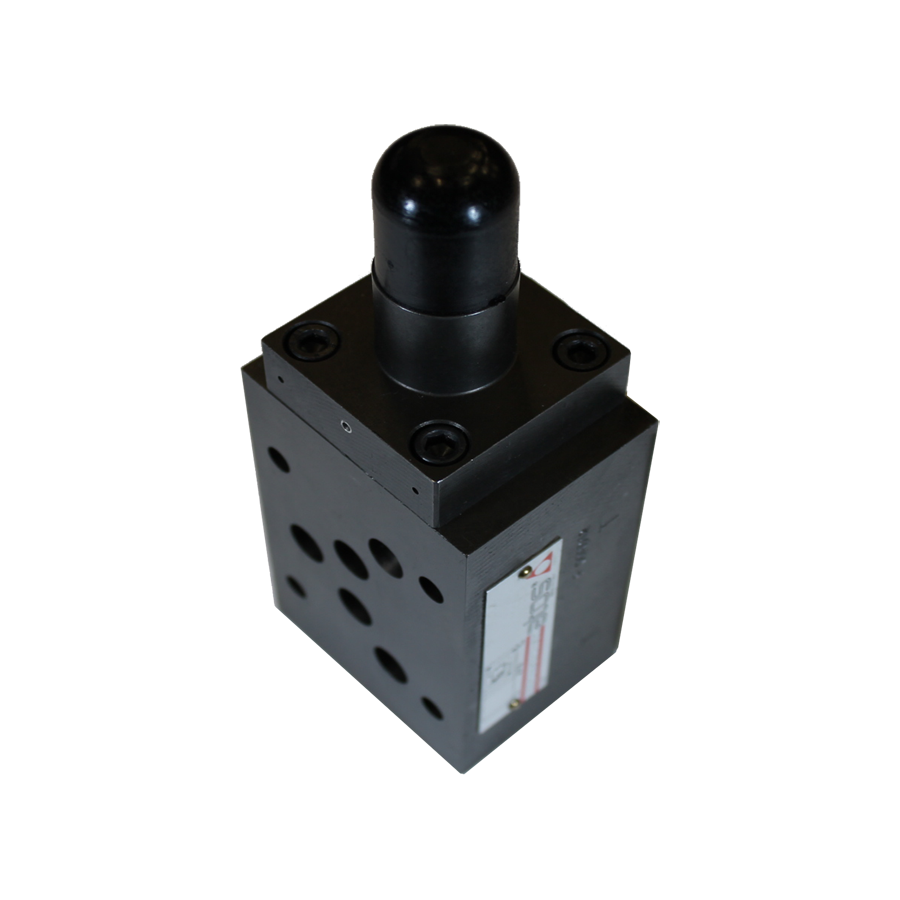

Клапан модульный предохранительный Atos ограничивает давление в одной или двух линиях гидросистемы и устанавливается в пакет между монтажной плитой и распределителем. Такой клапан не требует отдельного трубопровода: сброс идёт прямо в канал T пакета. Раздел «Клапан модульный предохранительный» объединяет три семейства Atos, которые различаются конструкцией и типоразмером: HMP прямого действия, двухступенчатые HM и KM.
Что входит в раздел «Клапан модульный предохранительный»
| Подраздел | Конструкция | Типоразмер, расход |
|---|---|---|
| Клапаны модульные предохранительные HMP | прямого действия | size 06, до 35 л/мин |
| Клапаны модульные предохранительные HM и HMU | двухступенчатый | size 06, до 60 л/мин |
| Клапаны модульные предохранительные KM | двухступенчатый | size 10, до 120 л/мин |
Позиции HMU в нашей таблице Atos не описаны отдельно — их исполнение подтверждаем по заявке. Каждый подраздел содержит исполнения с разными функциями и диапазонами.
Технические характеристики: клапан модульный предохранительный
| Код функции | Где ограничивается давление |
|---|---|
| 011 | в линии P со сбросом в T |
| 012 | двойной: в A и B со сбросом в T |
| 013 / 014 | в линии A / в линии B |
| 015 | двойной на A и B с перекрёстным сбросом |
| Диапазон в коде | HMP | HM, KM |
|---|---|---|
| 50 | 2–50 бар | 4–50 бар |
| 100 | 3–100 бар | 5–100 бар |
| 210 | 10–210 бар | 5–210 бар |
| 350 | 15–350 бар | 5–350 бар |
Как выбрать: клапан модульный предохранительный
Сначала типоразмер — по распределителю, под который собирается пакет: size 06 (HMP или HM) или size 10 (KM). Затем расход: HMP прямого действия рассчитан на 35 л/мин и подходит для небольших контуров и защиты линий A и B от пиков; при расходе до 60 л/мин на size 06 нужен двухступенчатый HM. Далее функция: защита насосной линии — 011, защита гидродвигателя от инерционных пиков с обеих сторон — 012 или 015. И диапазон: выбирайте такой, чтобы рабочая настройка была в его средней части.
Разница между 012 и 015 важна для гидромоторов: при 012 оба клапана сбрасывают в T, а при перекрёстном сбросе 015 жидкость из нагруженной линии уходит в противоположную, что помогает при торможении инерционной массы без подсоса воздуха. Для цилиндра с попутной нагрузкой чаще хватает защиты одной линии — 013 или 014.
Опции меняют удобство регулировки: V — маховичок вместо винта, R — пониженные утечки, VF и VS — рукоятки у HMP. Код без диапазона давления (например, KM-011) — это корпус клапана, он продаётся в разделе запчастей.
Установка и эксплуатация: клапан модульный предохранительный
Модульный клапан ставят в пакет под распределитель с соблюдением ориентации, указанной на корпусе. Материал уплотнений в коде: без суффикса — NBR, /PE — FKM, /BT — HNBR. После монтажа давление выставляют по манометру, начиная с минимального значения.
