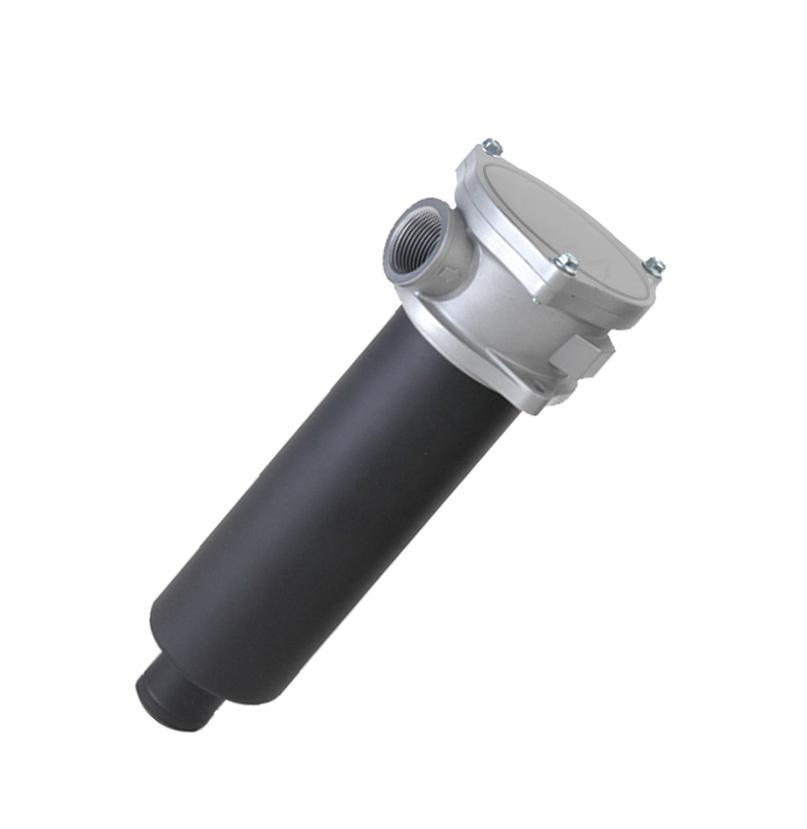

Фильтр сливной MPF0301VG4M25NBP01
- Тип
- Фильтры
Сливные фильтры MP Filtri MPF030 — фильтрация на возврате в бак: сливные фильтры и корпуса MP Filtri.
MPF монтируют в погружённом или полупогружённом положении на крышку бака. MPF — сливной фильтр, который крепят прямо к баку; байпасный клапан встроен в элемент, головка алюминиевая. MP Filtri работает с 1964 года и выпускает фильтры с полным собственным циклом производства. В разделе — семь позиций.
Сливные фильтры MP Filtri MPF030: состав раздела
Ниже — что есть в разделе и чем позиции отличаются.
| Позиция | Серия и размер | Присоединение | Фильтрация / исполнение |
|---|---|---|---|
| MPF 0301AG1A10HBP01 | MPF 030, длина 1 | резьба GAS (G) | микроволокно, 10 µm(c) |
| MPF 0301AG1A25HBP01 | MPF 030, длина 1 | резьба GAS (G) | микроволокно, 21 µm(c) |
| MPF 0301AG1P10NBP01 | MPF 030, длина 1 | резьба GAS (G) | бумага с пропиткой |
| MPF 0301AG1P25NBP01 | MPF 030, длина 1 | резьба GAS (G) | бумага с пропиткой |
| MPF 0301AG4A25HBP01 | MPF 030, длина 1 | NPT | микроволокно, 21 µm(c) |
| MPF 0301AG4P10NBP01 | MPF 030, длина 1 | NPT | бумага с пропиткой |
| MPF 0301VG4M25NBP01 | MPF 030, длина 1 | NPT | сетка 25 мкм |
MPF 0301VG4M25NBP01: размер 030, длина 1, присоединение 1/2″ NPT, сетка 25 мкм. MPF 0301AG1A25HBP01 — G 1/2″, микроволокно, 21 µm(c), длина 1. MPF 0301AG1A10HBP01: размер 030, длина 1, присоединение G 1/2″, микроволокно, 10 µm(c). Коды позиций — в прежней структуре MP Filtri; новые обозначения каталога 2025 к ним не выбирают. MPF 0301AG4P10NBP01: размер 030, длина 1, присоединение 1/2″ NPT, бумага с пропиткой.
Сливные фильтры MP Filtri MPF030: технические характеристики по каталогу
| Показатель | Данные |
|---|---|
| Производитель | MP Filtri |
| Материалы элемента | A — микроволокно (βx(c) > 1000), M — сетка, P — бумага (βx > 200) |
| Место в системе | слив в бак |
| MPF | до 8 бар, до 900 л/мин (каталог MPF) |
| Температура | −25…+110 °C |
| Байпас MPF | B — 1,75 бар, E — 3 бар |
Встречаются исполнения A10, A25, M25, P10, P25.
Сливные фильтры MP Filtri MPF030: как выбрать
Код MPF: размер, длина, уплотнения, присоединение, доп. порт, степень фильтрации, перепад N/H, байпас B/E, P01. Материал элемента подбирают под класс чистоты ISO 4406: A25 — 20/18/15, A16 — 19/17/14, A10 — 18/16/13, A06 — 17/15/12. Многоточие в обозначении MPF — корпус без элемента.
MPF 0301AG1P10NBP01: размер 030, длина 1, присоединение G 1/2″, бумага с пропиткой. MPF 0301AG4A25HBP01 — 1/2″ NPT, микроволокно, 21 µm(c), длина 1. MPF 0301AG1P25NBP01 — G 1/2″, бумага с пропиткой, длина 1.
MPF 100 и 104 бывают длиной 1–4, присоединения от G 1/2″ до SAE 16.
Установка и эксплуатация — Сливные фильтры MP Filtri MPF030
Элемент меняют сигналом манометрического индикатора BE, BL или BV; иначе откроется байпас и часть масла пойдёт в бак неочищенной. Если шильдик не расшифровывается, отправьте фото изделия и основные размеры — подберём по таблицам производителя. Для глубоких баков есть удлинительная трубка TE. При замене укажите машину и узел, где стоит изделие: так проще проверить присоединение и исполнение. Сверяйте код полностью — одна буква в обозначении меняет исполнение. Все цифры раздела — из каталогов производителя.
