Гидроцилиндр Atos
10 разделов

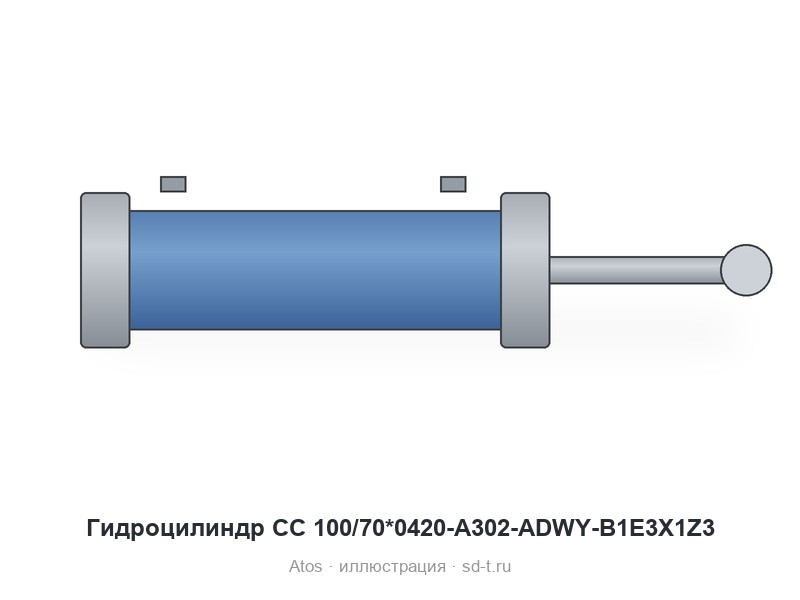

Гидроцилиндр Atos — раздел гидроцилиндров Atos и всего, что нужно для их обслуживания: сами цилиндры, сгруппированные по диаметру поршня, комплекты уплотнений под разные системы и проушины с монтажным инструментом. В каталоге Atos основу ряда составляют две серии: CK с квадратными крышками и стяжками по ISO 6020-2 и CC с круглыми крышками и контрфланцами по ISO 6022. Обозначение каждого цилиндра полностью описывает его исполнение, поэтому по коду со старой таблички можно заказать точную замену.
Раздел гидроцилиндр Atos удобен как точка входа: сначала выберите подраздел по диаметру поршня, а для ремонта — подраздел уплотнений по тому же диаметру и системе уплотнений.
Что входит в раздел «Гидроцилиндр Atos»
| Подраздел | Что там искать |
|---|---|
| Гидроцилиндры Atos, Ø поршня 25–40 мм | малые CK, в том числе с датчиком положения и встроенной плитой |
| Гидроцилиндры Atos, Ø поршня 50 мм | самая широкая выборка CK и несколько CC |

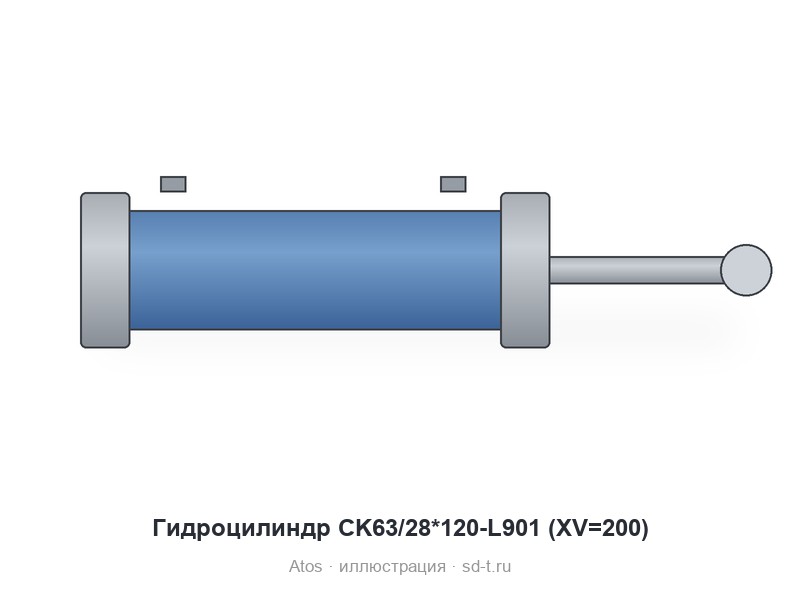

| Гидроцилиндры Atos, Ø поршня 63 мм | CK со штоками 28, 36 и 45 мм, двухштоковые исполнения |

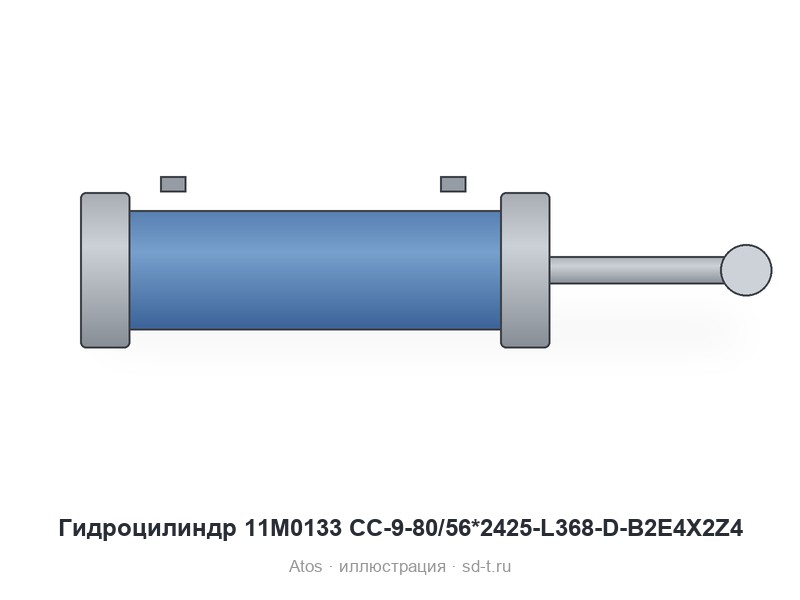

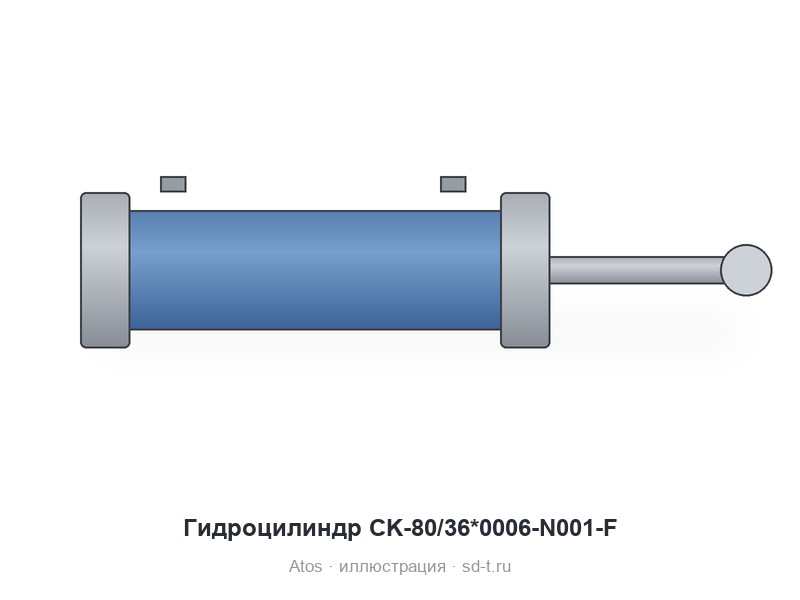

| Гидроцилиндры Atos, Ø поршня 80 мм | CK, а также позиции CH и CN |

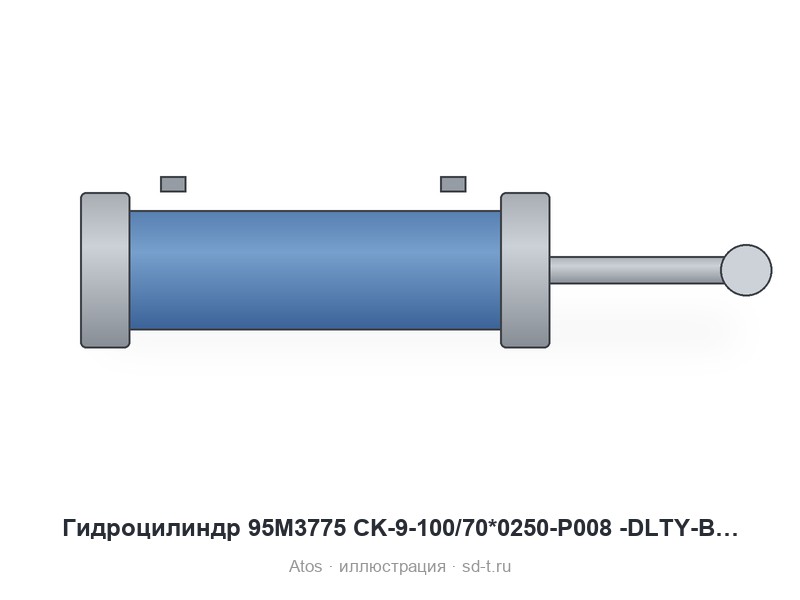

| Гидроцилиндры Atos, Ø поршня 100 мм | CK и CC, длинные ходы с промежуточной цапфой |
| Гидроцилиндры Atos, Ø поршня 125–400 мм | крупные CK и CC, тяжёлые исполнения |
| Комплекты уплотнений Atos для цилиндров Ø 32–63 мм | комплекты SP для малых диаметров |

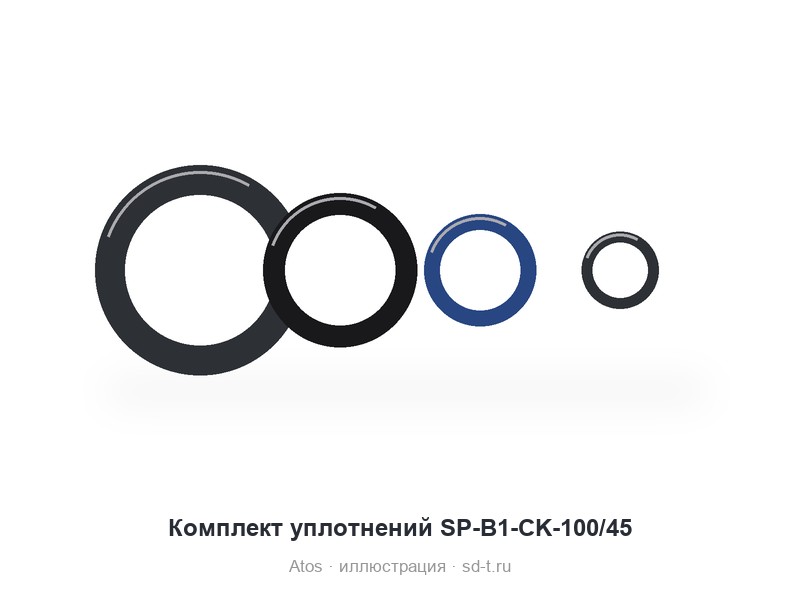

| Комплекты уплотнений Atos для цилиндров Ø 80–100 мм | комплекты для средних диаметров |
| Комплекты уплотнений Atos для цилиндров Ø 125–200 мм | комплекты для крупных цилиндров |

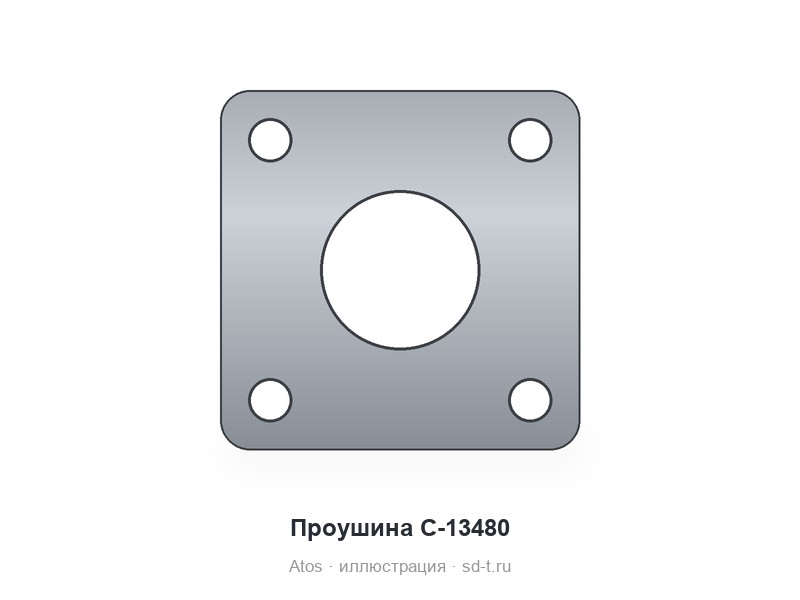

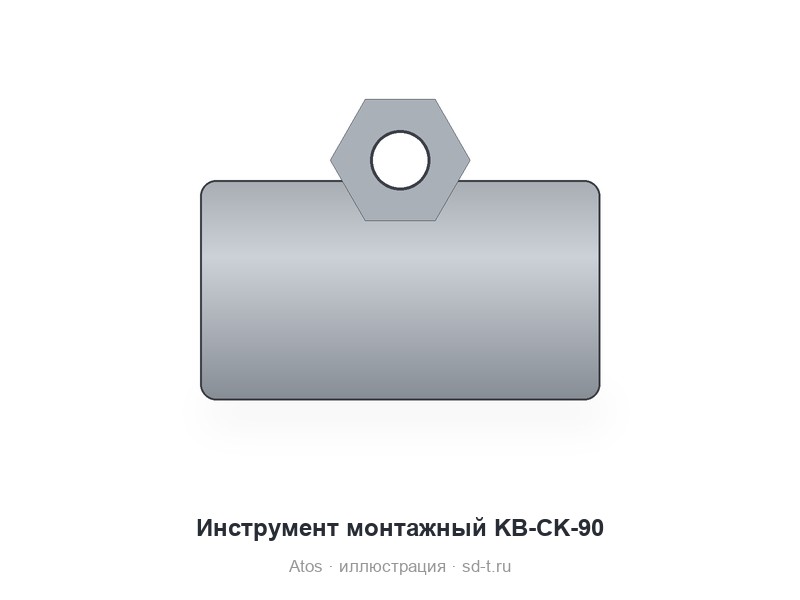

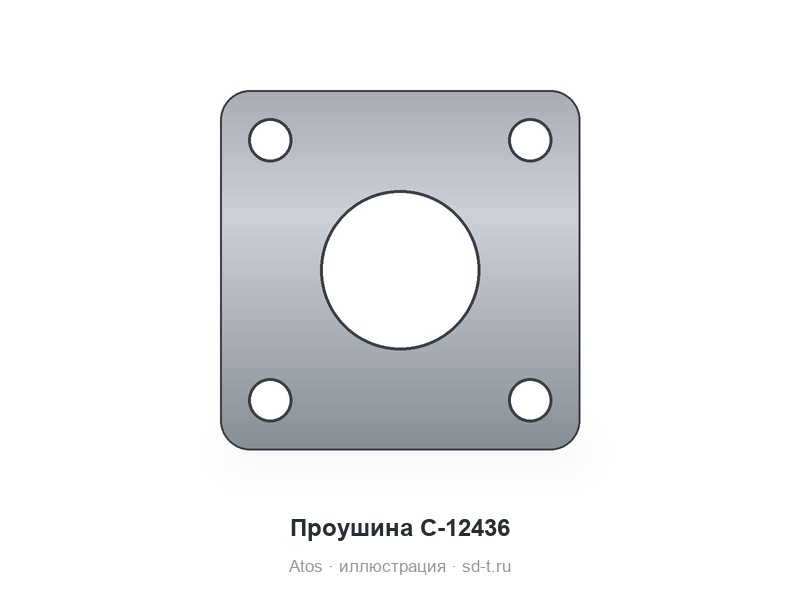

| Проушины, монтажный инструмент и прочие комплекты Atos | проушины C-…, инструмент KB-CK-90 |
Технические характеристики: гидроцилиндр Atos
| Параметр | CK (ISO 6020-2) | CC (ISO 6022) |
|---|---|---|
| Номинальное давление | 160 бар | 250 бар |
| Максимальное давление | 250 бар | 320 бар |
| Диаметр поршня | 25–200 мм | 50–320 мм |
| Ход | до 5000 мм | до 5000 мм |
| Демпфирование | регулируемое или нерегулируемое | медленное регулируемое |
Как выбрать гидроцилиндр Atos
Сначала определите серию: если в системе рабочее давление выше номинала CK, нужна серия CC. Затем диаметр поршня и штока — они идут в коде через косую черту, например 50/36. Ход записан после звёздочки четырьмя цифрами в миллиметрах. Дальше — буква крепления: C и D — проушины, E — лапы, G и H — цапфы, L — промежуточная цапфа с размером XV, N и P — фланцы, S — проушина со сферическим подшипником. Следом три цифры: демпфирование, проставка и система уплотнений.
Система уплотнений важна для ресурса: у CK вариант 1 (NBR и полиуретан) рассчитан на скорость до 0,5 м/с, варианты 2 и 4 с PTFE — до 4 м/с, вариант 2 на FKM подходит и для жидкостей HFD. Если гидроцилиндр Atos подбирается на замену, перепишите код целиком: буквы опций и положения портов B, E, X, Z тоже влияют на совместимость с обвязкой.
Установка и эксплуатация
Крепление выбирается при проектировании: переделать цилиндр на лапах под фланец на месте не получится, нужен другой код. Для цапфы L обязательно указывайте размер XV — без него цилиндр не изготовить. При замене уплотнений берите комплект SP той же системы, что указана в коде цилиндра: цифра после G в комплекте совпадает с цифрой уплотнений в обозначении. Температурный диапазон зависит от системы: для варианта 1 это −20…+85 °C, для варианта 2 −20…+120 °C.
