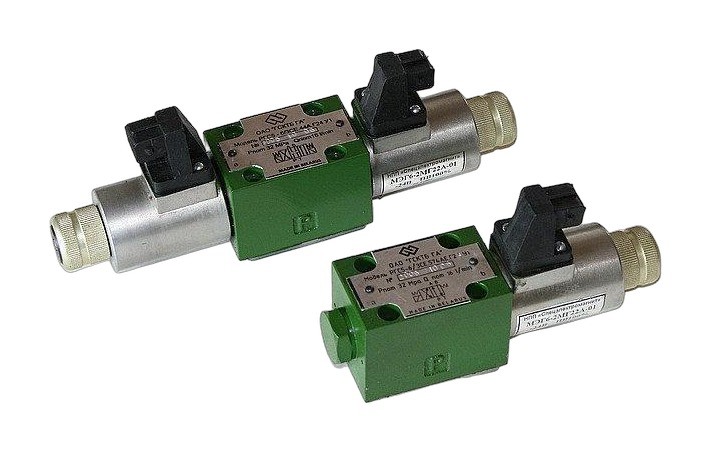

Гидрораспределители РГП — пропорциональные распределители прямого действия: золотник смещается пропорционально электрическому сигналу, и поток к исполнительному механизму меняется плавно, а не переключается рывком. В разделе одна позиция — гидрораспределитель РГП-6/3СЕ на Ду 6 с расходом до 42 л/мин. Гидрораспределители РГП ставят там, где нужно управлять скоростью цилиндра или мотора по программе: плавный разгон, торможение, точное позиционирование.
Что входит в раздел «Гидрораспределители РГП»
Если поток больше 42 л/мин, нужен пропорциональный распределитель непрямого действия РПГП — он выпускается на Ду 10, 16, 20 и 32. Если плавность не нужна, дешевле и проще дискретные распределители РГС.
Технические характеристики: гидрораспределители РГП
| Элемент кода или параметр | Значение |
|---|
| РГП | гидрораспределитель с пропорциональным управлением |
| 6 | условный проход, мм |
| /3 | номинальное давление на входе 32 МПа |
| С | стыковый монтаж |
| Е | электрическое (электромагнитное) управление |
| Расход | до 42 л/мин |
Для пропорциональных аппаратов ГСКТБ ГА каталог приводит электромагниты ПЭМ6-1: 12 В (1,5 А, до 18 Вт) или 24 В (0,85 А, до 20 Вт), температура катушки до 125 °C, степень защиты IP54, режим ПВ 100 %. Какой магнит стоит на вашем распределителе, сверьте по паспорту.
Как выбрать гидрораспределители РГП
Пропорциональный распределитель выбирают вместе с системой управления. Нужен электронный блок, который задаёт ток магнита по входному сигналу контроллера, — без него гидрораспределители РГП работать не будут. Проверьте напряжение питания магнитов (12 или 24 В) и совместимость блока. Затем расход: до 42 л/мин на Ду 6. Если в цикле требуется точное позиционирование, учтите и чистоту масла — пропорциональная аппаратура чувствительнее дискретной к загрязнению.
Пропорциональный распределитель окупается там, где раньше приходилось ставить несколько дросселей и дискретных аппаратов для разных скоростей: гидрораспределители РГП заменяют их одним аппаратом с программной настройкой. При модернизации старой машины это повод пересмотреть гидросхему целиком.
Установка и эксплуатация гидрораспределителей РГП
Распределитель ставят на стыковую плиту Ду 6, проверив кольца и чистоту стыка. Кабель магнита прокладывают отдельно от силовых линий, чтобы помехи не искажали сигнал. После монтажа настраивают блок управления: начальный ток, максимальный ток и время нарастания — по паспорту блока. Масло фильтруют тоньше, чем для дискретной аппаратуры, фильтроэлементы меняют по индикатору.
