Гидроклапаны КР
11 разделов

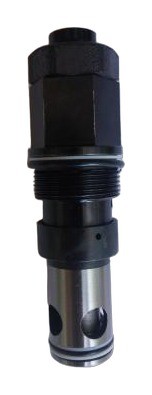

Гидроклапаны КР — редукционные клапаны: они поддерживают в отводимом потоке заданное давление, пониженное по сравнению с давлением на входе. Их ставят перед участком, которому нужно меньшее давление, чем даёт насос, — например, перед зажимными цилиндрами или линией управления. Основной ряд раздела — стыковые клапаны КР…СЕ на Ду 10, 20 и 32 мм с номинальным давлением 10, 20 или 32 МПа.
Кроме девяти позиций КР…СЕ, в разделе есть подразделы стыковых клапанов КР 10*С и КР 20*С. Редукционные клапаны ГСКТБ ГА этого типа применяют в гидроприводах станков, прессов, литейных и литьевых машин — там, где от одного насоса питаются потребители с разным рабочим давлением.
Что входит в раздел «Гидроклапаны КР»
| Ду | 10 МПа | 20 МПа | 32 МПа |
|---|---|---|---|
| 10 | КР10.10СЕ | КР10.20СЕ | КР10.32СЕ |
| 20 | КР20.10СЕ | КР20.20СЕ | КР20.32СЕ |
| 32 | КР32.10СЕ | КР32.20СЕ | КР32.32СЕ |
Подразделы: КР 10*С и КР 20*С — стыковые исполнения с буквой С.
Технические характеристики: гидроклапаны КР
| Ду, мм | Номинальный расход | Номинальное давление |
|---|---|---|
| 10 | 40 л/мин | 10, 20, 32 МПа |
| 20 | 100 л/мин | 10, 20, 32 МПа |
| 32 | 250 л/мин | 10, 20, 32 МПа |
Лист указывает и заменяемые аналоги — обозначения вида 10-10-2. Если на вашей машине стоит такой клапан, КР…СЕ подходит как его замена по функции.
Как выбрать гидроклапаны КР
Обозначение КР20.32СЕ читается так: КР — клапан редукционный, 20 — Ду, 32 — номинальное давление, МПа, СЕ — стыковое присоединение. Проход выбирают по расходу на редуцированном участке, а не по производительности насоса: через редукционный клапан идёт только поток к потребителям пониженного давления. Давление в обозначении — верхняя граница: оно должно быть не меньше давления на входе клапана, а нужное выходное давление выставляется настройкой.
Различие между СЕ и С — в обозначении присоединения; обе буквы означают стыковой монтаж. При замене снятого клапана берите то же обозначение, чтобы совпала плита. Если редуцированный участок нужно встроить в пакет аппаратов, а не ставить отдельный клапан на плиту, рассмотрите модульные МКРМ: у них та же функция, но другой монтаж. А если пониженное давление должно меняться по сигналу системы управления, нужен пропорциональный МКРВП.
Установка и эксплуатация: гидроклапаны КР
Стыковой клапан ставят на плиту с ответными каналами; поверхности очищают, кольца меняют на новые. Настройку выходного давления выполняют по манометру на редуцированной линии при работающем потребителе. Помните, что редукционный клапан поддерживает давление только в отводимом потоке: при остановленном потребителе давление за ним может немного отличаться от рабочего. Масло должно быть чистым — регулирующий элемент работает на малых открытиях.
