Гидроклапаны МКРМ

16 моделей в серии · цены в рублях, поставка по России со склада

Гидроклапаны МКРМ — редукционные клапаны модульного монтажа. Они ставятся в пакет между распределителем и плитой и поддерживают пониженное давление не во всей системе, а в нужной линии: напорной перед распределителем или в цилиндровых линиях после него. Это удобно, когда одному исполнительному органу требуется…

Запросить цены и наличие +7 (343) 361-86-99

Наименование	Тип	Цена
Гидроклапан МКРМ 6/3МА	Гидрооборудование	Цена по запросу

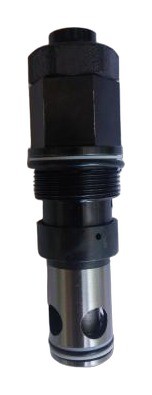

Гидроклапан МКРМ 6/3МАВ	Гидрооборудование	Цена по запросу
Гидроклапан МКРМ 6/3МВ	Гидрооборудование	Цена по запросу
Гидроклапан МКРМ 6/3МР	Гидрооборудование	Цена по запросу
Гидроклапан МКРМ 10/3МА	Гидрооборудование	Цена по запросу
Гидроклапан МКРМ 10/3МАВ	Гидрооборудование	Цена по запросу
Гидроклапан МКРМ 10/3МВ	Гидрооборудование	Цена по запросу
Гидроклапан МКРМ 10/3МР	Гидрооборудование	Цена по запросу
Гидроклапан МКРМ 16/3МА	Гидрооборудование	Цена по запросу
Гидроклапан МКРМ 16/3МАВ	Гидрооборудование	Цена по запросу
Гидроклапан МКРМ 16/3МВ	Гидрооборудование	Цена по запросу
Гидроклапан МКРМ 16/3МР	Гидрооборудование	Цена по запросу
Гидроклапан МКРМ 20/3МА	Гидрооборудование	Цена по запросу
Гидроклапан МКРМ 20/3МАВ	Гидрооборудование	Цена по запросу
Гидроклапан МКРМ 20/3МВ	Гидрооборудование	Цена по запросу
Гидроклапан МКРМ 20/3МР	Гидрооборудование	Цена по запросу

В разделе 16 позиций: проходы Ду 6, 10, 16 и 20 мм, каждый в четырёх вариантах линии действия — Р, А, В и АВ. Номинальное давление на входе по индексу /3 — 32 МПа.

Что входит в раздел «Гидроклапаны МКРМ»

Гидроклапаны МКРМ: проходы и линии
Ду	Линия Р	Линия А	Линия В	Линии А и В
6	6/3МР	6/3МА	6/3МВ	6/3МАВ
10	10/3МР	10/3МА	—	10/3МАВ
16	16/3МР	—	16/3МВ	16/3МАВ
20	20/3МР	20/3МА	—	20/3МАВ

Прочерк в таблице — не отсутствие исполнения: МКРМ 10/3МВ, 16/3МА и 20/3МВ тоже есть в разделе, просто таблица показывает выборку.

Технические характеристики: гидроклапаны МКРМ

Что следует из листа и структуры обозначения
Параметр	Значение
Функция	поддержание в отводимом потоке давления ниже входного
Монтаж	модульный (М)
Условный проход	6, 10, 16, 20 мм
Номинальное давление на входе	32 МПа
Исполнение по давлению настройки	индекс без цифры / 1 / 2 / 3 — 6,3 / 10 / 20 / 32 МПа; в именах карточек не указан
Расход по проходам	по паспорту

Как выбрать гидроклапаны МКРМ

Обозначение МКРМ 16/3МАВ читается так: МКРМ — гидроклапан редукционный модульного монтажа, 16 — Ду, /3 — 32 МПа, М — модульный монтаж, АВ — давление поддерживается в обеих цилиндровых линиях. Если пониженное давление нужно всему, что стоит после модуля в пакете, выбирают линию Р. Если только одной полости цилиндра — А или В. Если обеим — АВ. Проход модуля должен совпадать с проходом пакета.

Не путайте гидроклапаны МКРМ с предохранительными МКПМ того же размера: у МКПМ буквы линий означают другое — например, АВ там поддерживает перепад между полостями, а у МКРМ — давление в обеих линиях.

Установка и эксплуатация: гидроклапаны МКРМ

Модуль ставят в пакет, совмещая каналы; поверхности очищают, кольца меняют, стяжные болты затягивают равномерно, чтобы не перекосить модуль. Пониженное давление настраивают по манометру в той линии, где действует клапан, при работающем потребителе. При нескольких модулях давления в одном пакете сначала настраивают предохранительный клапан напорной линии, затем редукционные. После настройки регулировку фиксируют.

Частые вопросы

Чем МКРМ 6/3МР отличается от МКРМ 6/3МАВ?

Линией действия: Р — в напорной линии, АВ — в обеих цилиндровых линиях.

Чем МКРМ отличается от МКПМ?

МКРМ понижает давление в линии, МКПМ ограничивает его и защищает от перегрузки.

Какое давление настройки у клапана?

Задаётся исполнением по давлению (6,3; 10; 20 или 32 МПа) при заказе.

Какой расход у МКРМ?

В опубликованном листе для МКРМ не приведён — подтверждаем по паспорту. Данные предохранительных МКПМ того же прохода на редукционные модули не переносим.

Как заказать гидроклапаны МКРМ?

Укажите Ду, линию и давление настройки. Поставка по России и СНГ; цену и срок сообщаем по заявке. Вся группа — Гидроклапаны давления .
