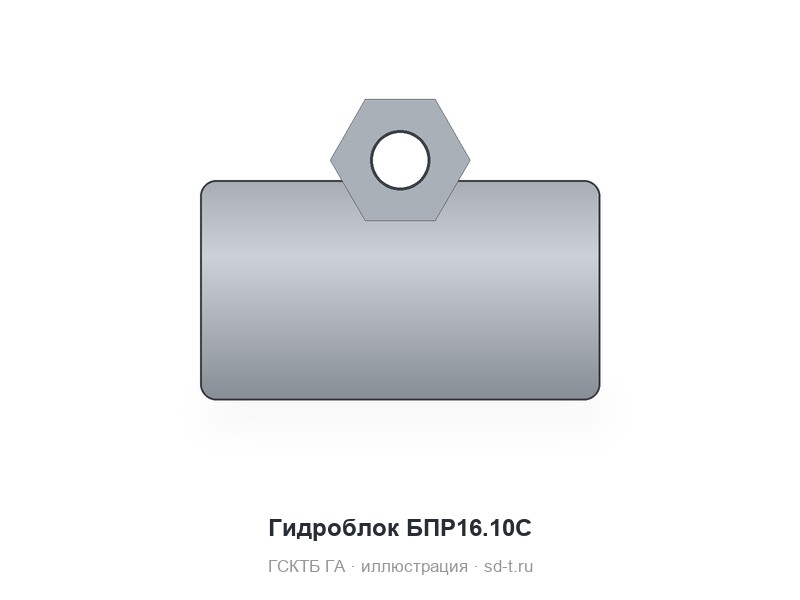

Гидроблоки БПР — гидроблоки для систем с двумя напорными линиями, например от сдвоенного насоса. По листу ГСКТБ ГА блок БПР16.10С объединяет потоки, пока давление не дошло до настройки клапана низкого давления, разделяет их выше этой настройки, ограничивает давление в линии высокого давления и позволяет дистанционно разгрузить обе линии. Так один узел заменяет несколько отдельных клапанов и трубопроводы между ними.
Типичная задача — быстрый подвод инструмента большим расходом при низком давлении и рабочий ход малым расходом при высоком. Гидроблоки БПР делает переключение между этими режимами автоматически, по давлению.
Что входит в раздел «Гидроблоки БПР»

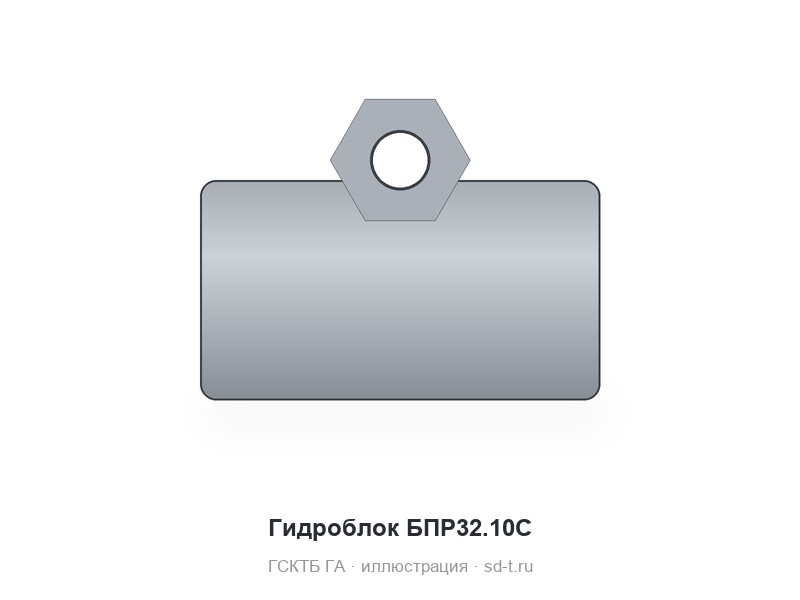

Разница между позициями — условный проход: 32 мм вместо 16 мм рассчитаны на больший расход. Расход БПР16.10С по листу — 63 л/мин; расход БПР32.10С в опубликованном листе не приведён и подтверждается по паспорту.
Технические характеристики: гидроблоки БПР
Данные листа ГСКТБ ГА
| Параметр | БПР16.10С | БПР32.10С |
|---|
| Условный проход | 16 мм | 32 мм |
| Номинальное давление | 10 МПа | 10 МПа |
| Номинальный расход | 63 л/мин | по паспорту |
| Присоединение | стыковое | стыковое |
| Функции | объединение и разделение потоков, ограничение давления высокой линии, дистанционная разгрузка |
Как выбрать гидроблоки БПР
Обозначение читается по частям: БПР — тип гидроблока, число сразу после него — Ду в миллиметрах, число после точки — номинальное давление в МПа, буква С — стыковое присоединение. Выбор между двумя позициями определяется суммарным расходом двух насосных линий: для небольших станций достаточно Ду 16, для крупных потребуется Ду 32. Давление 10 МПа у обоих исполнений одинаковое — если ваша линия высокого давления работает выше, гидроблоки БПР не подойдут, и нужен другой узел.
При замене сверьте также настройки клапанов в снятом блоке: заводская настройка нового может отличаться от той, что была выставлена на машине.
Установка и эксплуатация: гидроблоки БПР
Стыковой блок ставят на плиту или корпус с ответными каналами. Привалочную плоскость очищают, уплотнительные кольца меняют на новые, крепёж затягивают равномерно. После пуска проверяют, при каком давлении потоки разделяются и как работает ограничение высокой линии, — эти точки определяют скорость и усилие рабочего органа. Дистанционную разгрузку проверяют подачей управляющего сигнала: обе линии должны сбрасывать давление.
