В группе «Дымососы ДН» — вентиляторы и дымососы. Условия работы дымососов ДН (ЭСД-БиКЗ): температура окружающей среды от −30 до +40 °С, температура дымовых газов на входе от −30 до +200 °С, предельная запылённость 2 г/м³; умеренный и тропический климат под навесом или в помещении.
Вентиляторы и дымососы раздела перемещают воздух и газы в системах вентиляции, аспирации и котельных. В коде — серия, типоразмер и исполнение. Здесь десять позиций с кодами производителя.
Что есть в группе «Дымососы ДН»
Состав раздела с основными параметрами.
Дымососы ДН: перечень| Позиция | Данные по каталогу |
|---|
| Дымосос ДН 6,3 | диаметр рабочего колеса 0,63 м (630 мм) |
| Дымосос ДН 8,0 | 1000 об/мин — двигатель 11 кВт, производительность 6970 м³/ч, полное давление 63 даПа (630 Па), масса с двигателем 413 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ) |

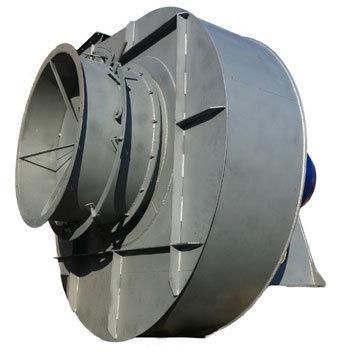

| Дымосос ДН 9,0 | 1000 об/мин — двигатель 11 кВт, производительность 9930 м³/ч, полное давление 80 даПа (800 Па), масса с двигателем 470 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ) |
| Дымосос ДН 10,0 | 1000 об/мин — двигатель 11 кВт, производительность 13620 м³/ч, полное давление 99 даПа (990 Па), масса с двигателем 567 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ) |
| Дымосос ДН 11,2 | 1000 об/мин — двигатель 22 кВт, производительность 19130 м³/ч, полное давление 124 даПа (1240 Па), масса с двигателем 1008 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ) |
| Дымосос ДН 12,5 | диаметр рабочего колеса 1,25 м (1250 мм) |
| Дымосос ДН 13,0 | диаметр рабочего колеса 1,3 м (1300 мм) |
| Дымосос ДН 15,0 | 750 об/мин — двигатель 45 кВт, производительность 38300 м³/ч, полное давление 141,8 даПа (1418 Па), масса с двигателем 2610 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ) |
| Дымосос ДН 19,0 | 750 об/мин — двигатель 110 кВт, производительность 78800 м³/ч, полное давление 230,6 даПа (2306 Па), масса с двигателем 5625 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ) |
| Дымосос ДН 21,0 | двигатель 160 кВт, 750 об/мин — производительность в точке max КПД 102,90 тыс. м³/ч, полное давление 3320 Па |
ДН 10,0: 1000 об/мин — двигатель 11 кВт, производительность 13620 м³/ч, полное давление 99 даПа (990 Па), масса с двигателем 567 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ). ДН 6,3: 1000 об/мин — двигатель 3 кВт, производительность 3400 м³/ч, полное давление 39 даПа (390 Па), масса с двигателем 259 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ). ДН 15,0: диаметр рабочего колеса 1,5 м (1500 мм). ДН 9,0: диаметр рабочего колеса 0,9 м (900 мм). ДН 12,5: диаметр рабочего колеса 1,25 м (1250 мм). ДН 19,0: диаметр рабочего колеса 1,9 м (1900 мм). ДН 13,0: диаметр рабочего колеса 1,3 м (1300 мм).
Дымососы ДН: технические характеристики по каталогу
Данные каталога| Характеристика | Значение |
|---|
| Раздел | Дымососы ДН |
| Частота вращения (Дымосос ДН-8 по данным ЭСД-БиКЗ) | 1000 об/мин — двигатель 11 кВт |
| Код: ДН | дымосос с загнутыми назад лопатками рабочего колеса (16 лопаток у ЭСД-БиКЗ и КВЗ) |
| Число позиций | 10 |
| Частота вращения (Дымосос ДН-9 по данным ЭСД-БиКЗ) | 1000 об/мин — двигатель 11 кВт |
| Дымосос ДН-8 по данным ЭСД-БиКЗ: мощность | 1500 об/мин — двигатель 15 кВт |
| Дымосос ДН-8 по данным ЭСД-БиКЗ: масса | Масса с двигателем 413 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ) |
| Мощность (Дымосос ДН-6,3 по данным ЭСД-БиКЗ) | 1500 об/мин — двигатель 5,5 кВт |
| Это совпадает с данными изготовителей | колесо №10 ЭСД-БиКЗ — 1 м, №6,3 — 0,63 м, №19 — 1,9 м |
| Масса (Дымосос ДН-6,3 по данным ЭСД-БиКЗ) | Масса с двигателем 259 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ) |
Как выбрать позицию в группе «Дымососы ДН»
Пришлите обозначение и данные двигателя — подберём аналог по таблицам. Для пыльного или горячего воздуха нужны специальные исполнения — пылевые, дымоудаления, коррозионностойкие. В первую очередь считают сеть: расход воздуха и её сопротивление — по ним находят типоразмер. Частоту вращения и мощность двигателя берут по таблице характеристик для нужной точки. Дымососы Д и ДН КВЗ изготавливает по ТУ У 28.2-24881057-003:2023 из углеродистой стали, нержавеющей стали или разнородных металлов; назначение — отсасывание дымовых газов из топок котлоагрегатов с золоулавливанием или на газомазутном топливе. Исполнение с ходовой частью (ДН-6,3Х) тяжелее: 485 кг. Рабочее колесо — основной диск, передний конический диск, 16 загнутых назад лопаток и ступица; колёса балансируют на заводе по классу точности 4 (ГОСТ 22061). Исполнение с ходовой частью (ДН-8Х) тяжелее: 681 кг. Исполнение с ходовой частью (ДН-9Х) тяжелее: 737 кг. Все дымососы завода, кроме Д-3,5, снабжены входным направляющим аппаратом. Положение нагнетательного патрубка берут по разводке воздуховодов.
ДН 8,0: диаметр рабочего колеса 0,8 м (800 мм).
Исполнение с ходовой частью (ДН-13Х) тяжелее: 1562 и 1794 кг. Дымосос ДН-13 по данным ЭСД-БиКЗ: диаметр рабочего колеса 1,3 м (1300 мм); 1000 об/мин — двигатель 30 кВт, производительность 29000 м³/ч, полное давление 187 даПа (1870 Па), масса с двигателем 1305 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ); 1500 об/мин — двигатель 90 кВт, производительность 43000 м³/ч, полное давление 400 даПа (4000 Па), масса с двигателем 1560 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ). Дымосос ДН-11,2 по данным ЭСД-БиКЗ: диаметр рабочего колеса 1,12 м (1120 мм); 1000 об/мин — двигатель 22 кВт, производительность 19130 м³/ч, полное давление 124 даПа (1240 Па), масса с двигателем 1008 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ); 1500 об/мин — двигатель 45 кВт, производительность 28700 м³/ч, полное давление 281 даПа (2810 Па), масса с двигателем 1048 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ). Исполнение с ходовой частью (ДН-11,2Х) тяжелее: 1215 и 1395 кг. Исполнение с ходовой частью (ДН-12,5Х) тяжелее: 1375 и 1550 кг. Дымосос ДН-15 по данным ЭСД-БиКЗ: диаметр рабочего колеса 1,5 м (1500 мм); 750 об/мин — двигатель 45 кВт, производительность 38300 м³/ч, полное давление 141,8 даПа (1418 Па), масса с двигателем 2610 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ); 1000 об/мин — двигатель 75 кВт, производительность 51000 м³/ч, полное давление 252 даПа (2520 Па), масса с двигателем 2860 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ); 1500 об/мин — двигатель 250 кВт, производительность 77500 м³/ч, полное давление 575 даПа (5750 Па), масса с двигателем 3170 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ). Этот типоразмер ЭСД-БиКЗ выпускает только с посадкой колеса на вал ходовой части. Дымосос ДН-12,5 по данным ЭСД-БиКЗ: диаметр рабочего колеса 1,25 м (1250 мм); 1000 об/мин — двигатель 30 кВт, производительность 26600 м³/ч, полное давление 155 даПа (1550 Па), масса с двигателем 1150 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ); 1500 об/мин — двигатель 75 кВт, производительность 39900 м³/ч, полное давление 351 даПа (3510 Па), масса с двигателем 1330 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ).
Монтаж и эксплуатация: Дымососы ДН
Нет шильдика — пришлите фото и размеры, сверим по каталогу. Параметры — при температуре газов на всасывании 200 °С, КПД max 83 %. Параметры — при температуре газов на всасывании 200 °С, КПД max 83–84 %. При замене укажите машину и узел, где стоит изделие: так удобнее проверить присоединение и исполнение. Дымососы АО «Дальэнергомаш» без ходовой части (Д-3,5 … ДН-12,5У) — единый блок: улитка и двигатель на общей раме, колесо насажено прямо на вал двигателя; назначение — отсасывание дымовых газов с начальной температурой до 200 °С и подача воздуха, концентрация твёрдых частиц до 2 г/м³. Параметры в тексте взяты из каталогов производителя, данные посредников не используются. Вентилятор ставят на виброизоляторы и соединяют с воздуховодом через гибкие вставки. Параметры ЭСД-БиКЗ даны для разной температуры среды на всасывании: у дымососов ДН — при 200 °С, у дутьевых вентиляторов ВДН — при 30 °С. Перед заказом сверьте полный код с шильдиком: каждое поле обозначения что-то значит, и отличие в одной букве даёт другое изделие. Параметры — при температуре газов на всасывании 200 °С, КПД max 84 %. Дымососы АО «Дальэнергомаш» с ходовой частью (Д 15/140, Д 60/310, Д 90/410, ДН-15У, ДН-17У) рассчитаны на дымовые газы до 250 °С и подачу воздуха с концентрацией твёрдых частиц до 2 г/м³; ходовая часть с колесом и улитка ставятся на фундамент отдельно, двигатель соединяется муфтой. Следите за температурой и шумом подшипников. Перед пуском проверьте направление вращения колеса. Колесо периодически осматривают и чистят.
