BHC фитинги 1Exe: взрывозащищённое электрооборудование производства WAROM. Изделия раздела предназначены для взрывоопасных зон — нефтегаз, химия, энергетика.
Позиций в разделе: четыре. Каждое изделие имеет маркировку взрывозащиты — по ней проверяют пригодность для зоны. Оборудование раздела работает там, где в воздухе возможны горючие газы или пыль.
BHC фитинги 1Exe: состав раздела
Позиции раздела и данные по каталогу производителя.

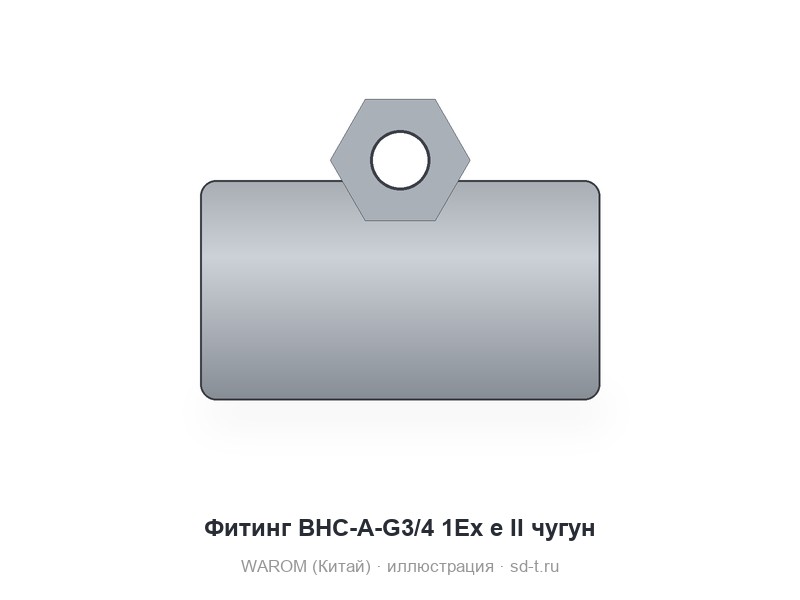

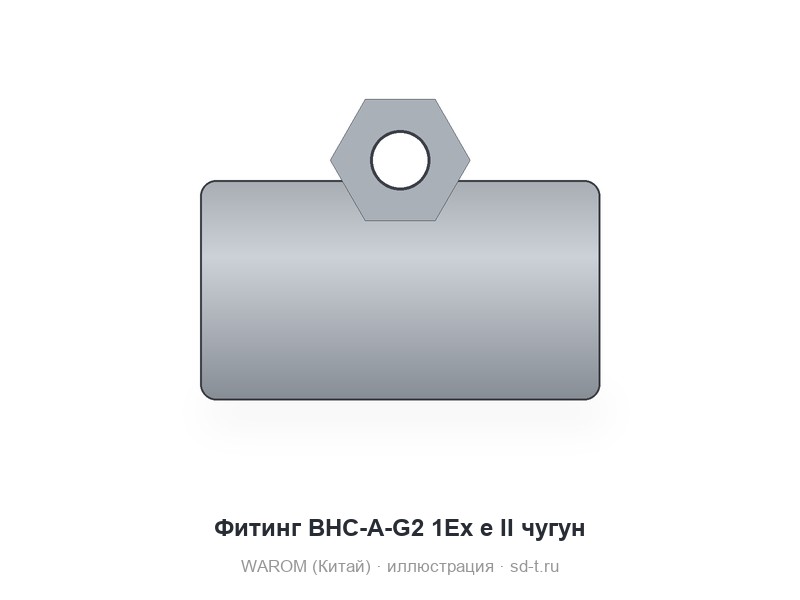

Рядом в каталоге WAROM: нержавеющий BNG: корпус (металлорукав) и присоединительные штуцеры на обоих концах из нержавеющей стали; IP66; температура окружающей среды −60…+150 °C; типы F/F, M/F, M/M; метрическая резьба стандартна, G и NPT — опция. BHC-A-G1 1/4 1Ex e II чугун: резьба — G1 1/4 1" (внутренняя); маркировка — Ex eb IIC Gb, Ex tb IIIC Db. ВНС-А-G3/4 1Ex e II чугун: резьба — G3/4 1" (внутренняя); маркировка — Ex eb IIC Gb, Ex tb IIIC Db. BHC-A-G1 1Ex e II чугун: тип — A — проходной фитинг с двумя соосными вводами. Рядом в каталоге WAROM: BXJ — взрывозащищённые клеммные коробки из безмедного алюминиевого сплава; три вида взрывозащиты: Ex e IIC, Ex d IIB и Ex d IIC. BHC-A-G2 1Ex e II чугун: тип — A — проходной фитинг с двумя соосными вводами.
BHC фитинги 1Exe — технические характеристики
Характеристики по каталогу| Параметр | По каталогу |
|---|
| Бренд | WAROM |
| Материал (BHC) | Чугун с порошковым покрытием |
| Число позиций | 4 |
| Температура (BHC) | Взрывозащищённые протяжные коробки/фитинги для соединения в системах стальных труб: Ex eb IIC Gb, Ex tb IIIC Db, IP66, −60…+100 °C |
| Поле кода «BHC тип A» | Тип A — проходной фитинг с двумя соосными вводами на торцах (2-A на чертеже). |
| Что в группе | Взрывозащищённое электрооборудование |
Как выбрать: BHC фитинги 1Exe
Для ввода кабеля учитывайте его наружный диаметр и наличие брони. Материал корпуса — алюминиевый сплав, сталь или нержавеющая сталь — выбирают по среде установки. Взрывозащищённое изделие берут по маркировке: вид защиты, группа газов и температурный класс должны соответствовать зоне. Присоединительная резьба должна совпасть с ответной частью оболочки или трубы.
BHC фитинги 1Exe: монтаж и работа
Параметры в тексте взяты из каталогов производителя, данные посредников не используются. Для замены полезно знать, на какой машине и в каком узле стоит изделие. Крышки оболочек не открывают под напряжением. Заземление выполняют по документации изделия. Сверяйте код целиком — одна буква в коде меняет исполнение. Если шильдик не читается, отправьте фото изделия и основные размеры — подберём по таблицам производителя. Повреждённую оболочку эксплуатировать нельзя. Монтаж во взрывоопасной зоне выполняют по проекту и с соблюдением требований к виду взрывозащиты.
