Напорные фильтры OMT других серий

8 моделей в серии · цены в рублях, поставка по России со склада

Напорные фильтры OMT других серий — это минифильтры, которые не вошли в большие линейки HPM и HMM: HPB и MHP220. Их ставят в разрыв напорной линии там, где расход маленький, а места мало: контуры управления, пилотные линии, небольшие станции, отводы к отдельным потребителям. Корпуса компактные, присоединение…

Запросить цены и наличие +7 (343) 361-86-99

Наименование	Тип	Цена
Напорный фильтр HPB061FYN-G	Фильтры	24 384 ₽
Напорный фильтр HPB061GYN-G	Фильтры	23 148 ₽
Напорный фильтр HPB282FXN-G	Фильтры	24 384 ₽
Напорный фильтр HPB282GXN-G	Фильтры	23 840 ₽
Напорный фильтр MHP220ANR	Фильтры	7 165 ₽
Напорный фильтр MHP220HNR Напорный фильтр MHP220HNR.	Фильтры	Цена по запросу
Напорный фильтр HPB283GYN-G Напорный фильтр HPB283GYN-G.	Фильтры	Цена по запросу

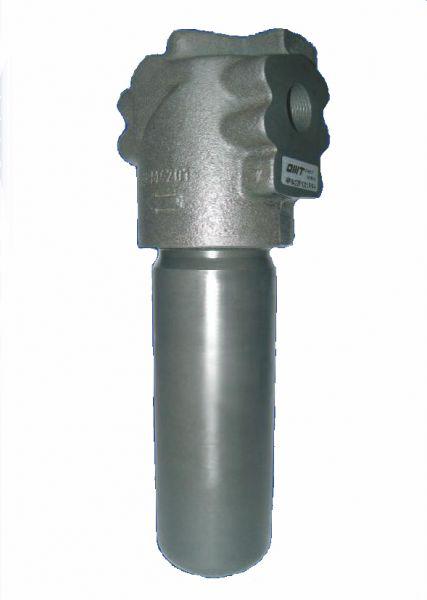

Напорный фильтр HPB061NYN-G Напорный фильтр HPB061NYN-G.	Фильтры	Цена по запросу

Что входит в раздел «Напорные фильтры OMT других серий»

Напорные фильтры OMT других серий здесь — восемь позиций двух линеек. В карточках указан максимум 280 бар и элементы с перепадом разрушения 20 или 210 бар.

Позиция	Серия и длина	Материал	Элемент и резьба
HPB061FYN-G	HPB, 061	F — стекловолокно	Y, 1/2" BSP
HPB061GYN-G	HPB, 061	G — стекловолокно 10 мкм	Y, 1/2" BSP
HPB061NYN-G	HPB, 061	N — стекловолокно 6 мкм	Y, 1/2" BSP
HPB282FXN-G	HPB, 282 (длина 1)	F — стекловолокно	X, 1/2" BSP
HPB282GXN-G	HPB, 282 (длина 1)	G — 10 мкм	X, 1/2" BSP
HPB283GYN-G	HPB, 283 (длина 2)	G — 10 мкм	Y, 1/2" BSP
MHP220ANR	MHP220	A — бумага 10 мкм	с байпасом
MHP220HNR	MHP220	H — стекловолокно 25 мкм	с байпасом

Технические характеристики: напорные фильтры OMT других серий

Параметр	HPB	MHP220
Назначение	минифильтр напорной линии	минифильтр в разрыв напорной линии
Давление	по листу OMT — 315 бар (сверяйте с карточкой)	280 бар
Расход по листу OMT	по длине корпуса	до 6 л/мин
Байпас	зависит от исполнения	R — есть, S — нет
Элемент	CHP061 / CHP282 / CHP283, класс X или Y	MHPR220
Уплотнения	N — NBR, V — FKM	N — NBR, V — FKM
Присоединение	-G — 1/2" BSP, без суффикса — M20×1,5	1/4" BSP по карточкам
Температура	уточняется по заявке	−20…+95 °C

Буквенный ряд материалов OMT общий для минифильтров: A и B — бумага 10 и 25 мкм, C и E — сетка 60 и 125 мкм, F, N, G, H — стекловолокно 3, 6, 10 и 25 мкм, U — сетка 90 мкм. Для буквы F у HPB тонкость 3 мкм взята из этого общего ряда — при заказе мы её подтверждаем.

Как выбрать напорные фильтры OMT других серий

HPB читается так: HPB + корпус (061 — одна длина; 282 и 283 — длины 1 и 2) + буква материала + класс элемента + уплотнение + суффикс резьбы. Класс X — элемент на перепад 20 бар, рассчитан на работу в паре с байпасом; класс Y держит 210 бар и нужен, когда байпаса нет. MHP220 кодируется проще: MHP220 + материал + уплотнение + клапан (R — с байпасом, S — без него).

Напорные фильтры OMT других серий подбирают по расходу: если он составляет единицы литров в минуту, а давление высокое, берите HPB061 с элементом Y. Для пилотной линии с невысоким расходом подойдёт MHP220 — он занимает меньше всего места. Когда расход растёт до десятков литров, переходите к HMM или HPM: минифильтр с маленьким элементом быстро забьётся.

Установка и эксплуатация

Напорные фильтры OMT других серий ставят как можно ближе к защищаемому аппарату, по стрелке потока. Проверьте резьбу: суффикс -G у HPB означает 1/2" BSP, без суффикса корпус идёт под M20×1,5. У MHP220 по данным листа OMT расход ограничен 6 л/мин; в одной из карточек поставщика указано больше, поэтому под расход выше 6 л/мин подбор подтверждаем отдельно. При замене элемента осмотрите уплотнительное кольцо стакана; фильтр без байпаса с элементом Y при сильном засорении не пропускает масло мимо, поэтому интервал замены планируйте заранее.

Частые вопросы

Чем HPB отличается от MHP220?

HPB — минифильтр с элементами CHP и корпусами 061, 282, 283; MHP220 — ещё более компактный фильтр с элементом MHPR220 на малый расход.

Что значит -G в конце кода HPB?

Резьба присоединения 1/2" BSP. Без суффикса тот же фильтр идёт с резьбой M20×1,5.

Какой класс элемента выбрать — X или Y?

X — если в фильтре есть байпас; Y — если байпаса нет и весь поток идёт через элемент.

Почему в разделе указано 280 бар, а для HPB встречается 315 бар?

Первая страница листа OMT общая для HPB и MHP220: 315 бар относится к HPB, 280 бар — к MHP220. Для конкретного кода давление сверяем по заявке.

Как заказать?

Пришлите код или параметры линии, и мы подберём напорные фильтры OMT других серий. Цена и срок — по заявке, поставка по России и СНГ.
