Напорные фильтры OMT APM

Напорные фильтры OMT APM — лёгкие линейные фильтры для напорных линий до 110 бар: малые гидростанции, станочная гидравлика, контуры управления. Головка и стакан из алюминия, два типоразмера — 37 и 38, расход до 60 и 90 л/мин, тонкость до 3 мкм. Испытательное давление — 220 бар, байпас — 6 бар, рабочая температура −25…+110 °C.

Что входит в раздел «Напорные фильтры OMT APM»

Напорные фильтры OMT APM представлены восемью позициями. Все с уплотнениями NBR и байпасом; различаются типоразмером и буквой фильтрующего материала.

Технические характеристики: напорные фильтры OMT APM

Температурный диапазон серии −25…+110 °C. Материал элемента указан одной буквой: A и B — бумага 10 и 25 мкм, C — сетка 60 мкм, E — сетка 125 мкм, F, N, G, H — стекловолокно 3, 6, 10 и 25 мкм, L и M — стальная ткань, U — сетка 90 мкм.

Как выбрать напорные фильтры OMT APM

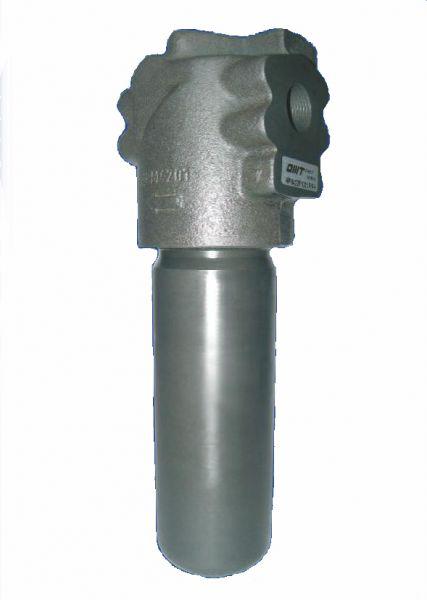

Структура кода короткая: APM + типоразмер (37 или 38) + буква материала + уплотнение (N — NBR, V — FKM) + клапан (R — байпас 6 бар, S — без байпаса). Например, APM37GNR — малый корпус, стекловолокно 10 мкм, NBR, байпас.

Напорные фильтры OMT APM выбирают по расходу: до 60 л/мин хватает 37-го, до 90 л/мин нужен 38-й. Материал — по задаче. Бумага A подходит для обычной защиты насосной станции и стоит недорого. Стекловолокно F или G даёт тонкую очистку перед пропорциональными клапанами. Стальная ткань L и сетка C — металлические элементы для грубой защиты линии. Если давление в линии выше 110 бар, серия APM не подходит — нужны HMM, HTM или HPM.

Установка и эксплуатация напорных фильтров OMT APM

Напорные фильтры OMT APM ставят в напорную линию после насоса по стрелке на головке; стакан внизу, чтобы элемент можно было вынуть без снятия головки с трубопровода. Давление в линии ограничивают предохранительным клапаном насосной установки так, чтобы оно не превышало рабочих 110 бар. Сменный элемент CPM37 или CPM38 меняют по индикатору засорения или по плану обслуживания, не допуская, чтобы фильтр долго работал через открытый байпас. При замене проверьте кольцо уплотнения стакана и смажьте его чистым маслом.
