Фильтры Atos

5 моделей в серии · цены в рублях, поставка по России со склада

Запросить цены и наличие +7 (343) 361-86-99

Наименование	Тип	Цена
Фильтр напорный FPS-10-A-F06-01-R-V Фильтр напорный FPS-10-A-F06-01-R-V.	Фильтры	Цена по запросу

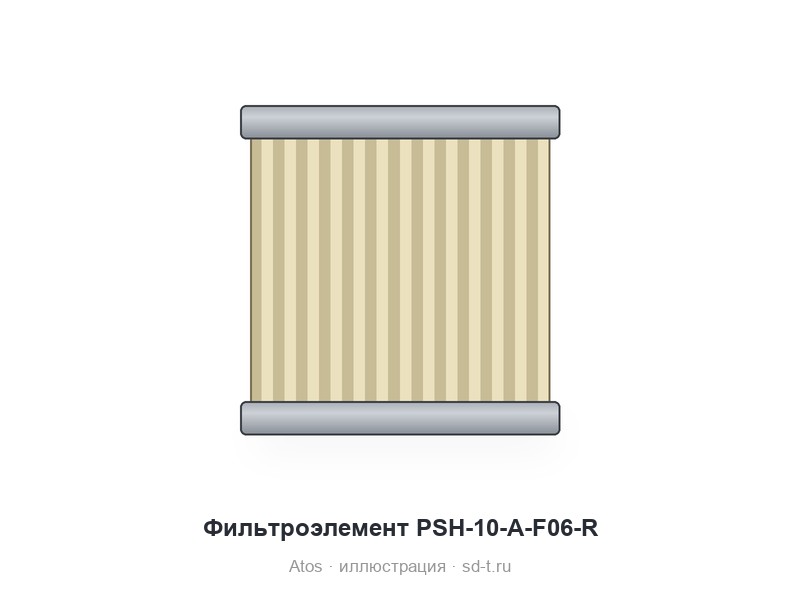

Фильтроэлемент PSH-10-A-F06-R Фильтроэлемент PSH-10-A-F06-R.	Фильтры	Цена по запросу

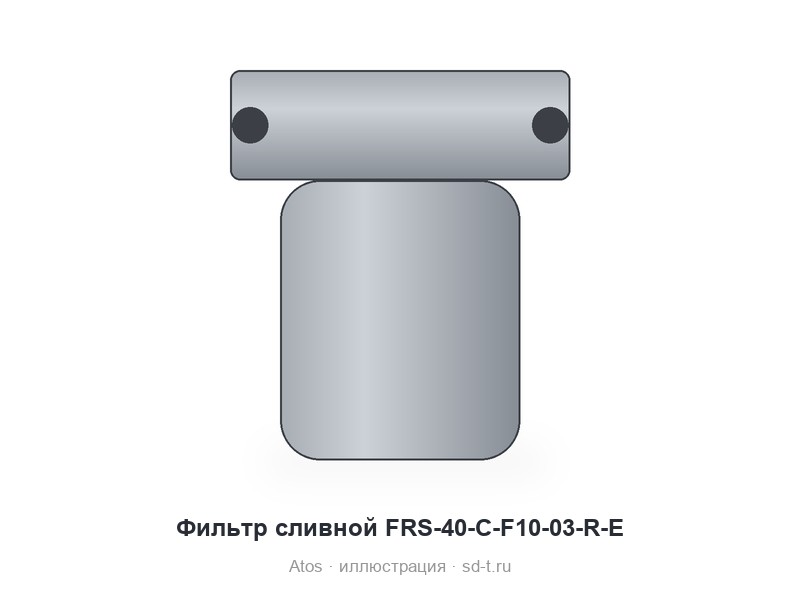

Фильтр сливной FRS-40-C-F10-03-R-E Фильтр сливной FRS-40-C-F10-03-R-E.	Фильтры	Цена по запросу

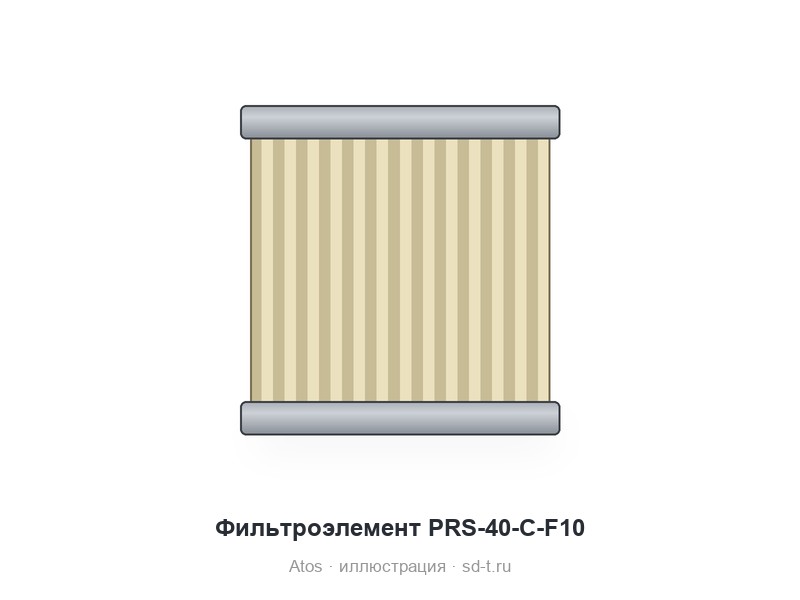

Фильтроэлемент PRS-40-C-F10 Фильтроэлемент PRS-40-C-F10.	Фильтры	Цена по запросу

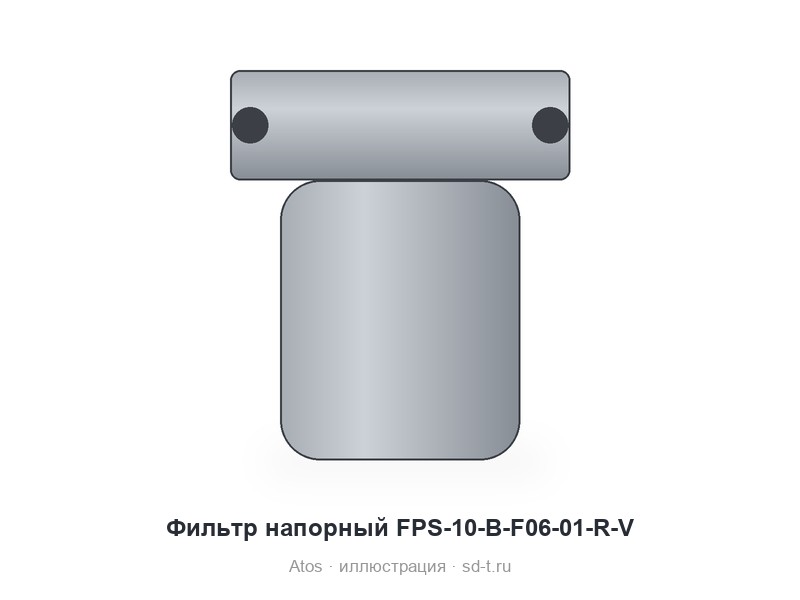

Фильтр напорный FPS-10-B-F06-01-R-V Фильтр напорный FPS-10-B-F06-01-R-V.	Фильтры	Цена по запросу

Фильтры Atos — фильтрация для гидросистем от производителя электрогидравлики, который ведёт историю с 1957 года; подразделение фильтров компания создала в 2019 году, а элементы делает из многослойного микроволокна Filtration Plus. По данным Atos около 80 % отказов гидросистем вызывают твёрдые частицы, поэтому фильтр подбирают так же тщательно, как клапан. В разделе — напорные фильтры FPS на 420 бар, сливные фильтры FRS на крышку бака и сменные элементы PSH и PRS к ним.

Что входит в раздел «Фильтры Atos»

Позиция	Назначение	Главное
Фильтр напорный FPS-10-A-F06-01-R-V	напорная линия за насосом	G 3/4", 7 мкм(c), байпас, визуальный индикатор
Фильтр напорный FPS-10-B-F06-01-R-V	то же, длинный стакан	больше расход при той же тонкости
Фильтроэлемент PSH-10-A-F06-R	замена в FPS-10 длины A	смятие 21 бар, для исполнений R
Фильтр сливной FRS-40-C-F10-03-R-E	слив в бак	G 1 1/4", 12 мкм(c), реле засорения
Фильтроэлемент PRS-40-C-F10	замена в FRS-40 длины C	байпас 3 бар внутри элемента

Остальное гидрооборудование бренда — в разделе Гидрооборудование Atos.

Фильтры Atos FPS и FRS: технические характеристики

Параметр	FPS (напорные)	FRS (сливные)
Место установки	в линию сразу за насосом	на крышку бака
Типоразмеры	10, 20, 30	10, 20, 30, 40
Порты	G1/2"…G1 1/2", SAE-16…SAE-24	G1/2"…G2", SAE-12…SAE-32
Рабочее давление	до 420 бар	до 8 бар
Предел расхода	450 л/мин	750 л/мин
Байпас	6 бар (R) или без байпаса (N)	3 бар, встроен в элемент
Элементы	F03, F06, F10, F20 — 5, 7, 12, 22 мкм(c)	F06, F10, F25 — 7, 12, 27 мкм(c); C10, C25
Головка / стакан	чугун / углеродистая сталь	алюминиевый сплав / нейлон PA6
Индикатор	дифференциальный CID-V или CID-E	манометр CIA-V или реле CIA-E
Уплотнения	NBR −30…+100 °C, FKM до +120 °C	NBR −25…+100 °C, FKM по запросу

Микроволоконные элементы держат эффективность βx(c) > 1000 по ISO 16889 и имеют грязеёмкость до 30 % выше, чем у других фильтрующих материалов.

Как выбрать фильтры Atos

Сначала определите схему. Только сливной фильтр — недорогой вариант для систем с распределителями on-off, но от продуктов износа насоса он не защищает. Линейный фильтр сразу за насосом нужен там, где стоят пропорциональные и сервопропорциональные клапаны. Лучший результат даёт пара: напорный FPS плюс сливной FRS. Класс чистоты выбирают по самому чувствительному компоненту, в рекомендациях Atos это диапазон ISO 4406 от 15/13/10 до 21/19/16.

Коды, под которыми идут фильтры Atos, читаются слева направо: серия, типоразмер головки, длина стакана, элемент, порт, байпас, индикатор, суффикс /PE для FKM. Расход в коде заказа — предел типоразмера с элементом F20 у FPS или F25 у FRS и наибольшим портом. Реальную цифру берите из таблицы для своего сочетания: у FPS-10 длины A с F06 и G 3/4" это 53 л/мин при перепаде 1 бар вместо 115, у FRS-40 длины C с F10 и G 1 1/4" — 565 л/мин при перепаде 0,5 бар вместо 650. Перепад элемента считают как Q × Gc / 1000 × (вязкость / 32); суммарный перепад для FPS желательно держать не выше 1,0 бар, для FRS — не выше 0,5 бар.

Исполнение без байпаса (N) с элементом на 210 бар Atos рекомендует для защиты сервопропорциональных клапанов: грязь не обойдёт элемент ни при каком перепаде. Сливной фильтр считают по наибольшему расходу слива за цикл — у дифференциальных цилиндров он больше подачи насоса.

Установка и эксплуатация фильтров Atos

Напорные фильтры Atos FPS монтируют вертикально стаканом вниз, по стрелке на головке, крепят резьбовыми отверстиями головки; давление системы не должно превышать 420 бар. FRS ставят на чистый фланец крышки бака: порт IN — к сливу, выход OUT — под уровень масла, иначе в баке появится пена. Для этого к FRS-20, FRS-30 и FRS-40 есть удлинители DSC-END, трубы CONN-END и диффузоры DIFF-FRS. Индикаторы приходят отдельно: заглушку гнезда снимают и ставят индикатор до пуска. При холодном пуске ниже 30 °C возможен ложный сигнал из-за вязкости.

Элемент меняют по сигналу индикатора, а без индикатора — по регламенту изготовителя машины. Давление перед заменой сбрасывают: спускного устройства у фильтров нет. Новый элемент подбирают по коду на шильдике; работать без элемента нельзя.

Частые вопросы

Чем исполнение R отличается от N?

R — с байпасом на 6 бар и элементом PSH-…-R на смятие 21 бар: при холодном пуске и забитом элементе поток уходит мимо. N — без байпаса, элемент PSH-…-N держит 210 бар, грязь не проходит дальше. Элементы R и N не взаимозаменяемы.

Почему расход в карточке выше, чем в моём подборе?

В карточке указан предел типоразмера для элемента F20 у FPS или F25 у FRS и наибольшего порта. Более тонкий элемент и меньший порт снижают допустимый расход — смотрите таблицу Atos для своего кода.

Можно ли промыть фильтроэлемент?

Нет. Грязные элементы Atos не очищаются и не используются повторно, их сдают на утилизацию как опасные отходы.

Какой индикатор засорения выбрать?

На FPS ставят дифференциальный CID: визуальный V или электрический L и M, настройка 5 бар с байпасом и 8 бар без него. На FRS — манометр CIA-V или реле CIA-E на 2 бар. Электрический контакт удобно завести в систему управления машины.

На каких жидкостях работают фильтры Atos?

Минеральные масла HL, HLP, HLPD, HVLP, HVLPD — с уплотнениями NBR или FKM; негорючие HFDU и HFDR — только с FKM (суффикс /PE). Рекомендуемая вязкость — 15–100 мм²/с. Фильтры Atos и сменные элементы поставляем по России и СНГ; цена и срок — по заявке.
