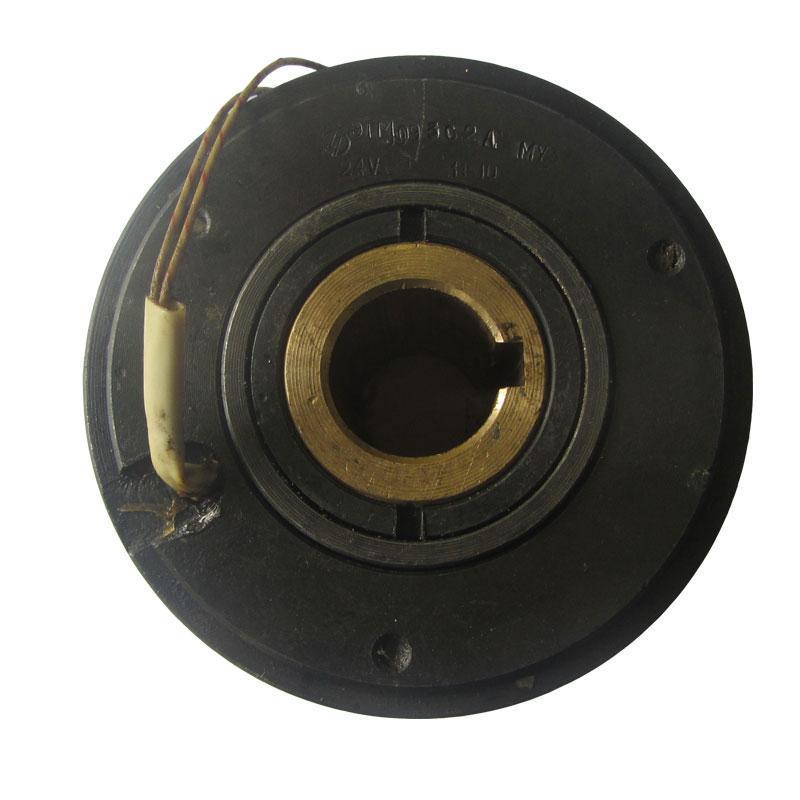

Электромуфта ЭТМ 146-1В круглый фланец
- Тип
- Муфты
Электромуфта ЭТМ 146-1В круглый фланец тормозит вал пакетом дисков: ток в катушке сжимает пакет, а наружные диски держатся за неподвижный поводок. У круглого фланца поводок выполнен цилиндрической «чашкой»; именно с ним сцеплены наружные диски тормоза.
Расшифровка обозначения ЭТМ 146-1В
ЭТМ — электромагнитная муфта трения; 14 — габарит: от него зависят момент и диаметр; 6 — тормозное исполнение; 1 — первый из трёх рядов отверстия; В — шлицевое, центрируется по внутреннему диаметру; круглый фланец — цилиндрический поводок нового типа.
| Модель | Электромуфта ЭТМ 146-1В круглый фланец |
| Габарит | 14 |
| Момент номинальный | 1000 Н·м |
| Посадочное отверстие | В, 1-й ряд: шлицы 10×72×82 или 10×82×92 (ГОСТ 1139-58) |
| Фланец | круглый фланец |
Подбор
Если нужна другая посадка, сравните: ЭТМ 146-1Н — шлицы с центрированием по наружному диаметру; ЭТМ 146-1А — посадка на шпонку. Все варианты этого габарита: тормоза ЭТМ 14.
После монтажа проверяют свободный ход наружных дисков в поводке и зазоры — немагнитным щупом при номинальном напряжении.
Перед заказом сверьте вал и посадочное место узла с данными карточки «Электромуфта ЭТМ 146-1В круглый фланец». Отправляем заказы по России и СНГ.
