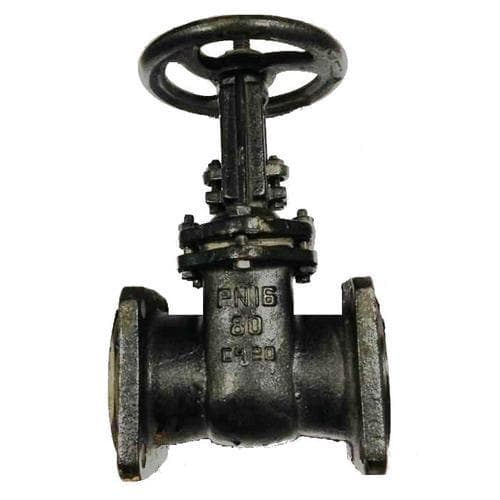

Задвижка 30ч6бр Ду150

Задвижка чугунная 30ч6бр с параллельным затвором применяется в качестве оборудования для абсолютного включения и отключения потока среды. Материя корпусных частей – чугун. Задвижка чугунная 30ч6бр предназначена для эксплуатации при температуре среды не более 225 С. Строительная длина задвижки составляет от 180 до 600 мм, условные диаметры задвижки Dy от 50 до 400.

DN 50, 80, 100, 125, 150, 200

PN=1,6 МПа

Pр=1,0 — 1,6МПа

Материал корпуса: чугун
Материал уплотнения затвора: латунь
Уплотнение шпинделя: сальниковая набивка
Рабочая среда: вода, пар
Тип присоединения: фланцевый
Способ или вид управления: ручной привод
Конструкционные особенности: параллельный затвор, выдвижной шпиндель
Класс герметичности ГОСТ 9544-93: C, D
Ру, кгс/кв.см: 10
t мах, °С: 225
Тип рукоятки: маховик

Тип задвижки:  параллельные с выдвижным шпинделем

Задвижки предназначены для установки в качестве запорного устройства на трубопроводах.

Присоединение к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817-80 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815-80.

Установочное положение любое, кроме положения – маховиком вниз.

Температура рабочей среды не более +225⁰С.

Рабочая среда подается с любой стороны задвижки.

Герметичность затвора соответствует классу «D» по ГОСТ 9544-2005.

Материал:

— корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;

— уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.

Уплотнение по шпинделю – сальниковое (кольца ТРГ).

Уплотнение между корпусом и крышкой – паронит.

Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150-69.

Задвижки соответствуют требованиям ГОСТ 5762-2002 и ТУ 3721-001-00324292-95.

Полный средний срок службы не менее 10 лет.
