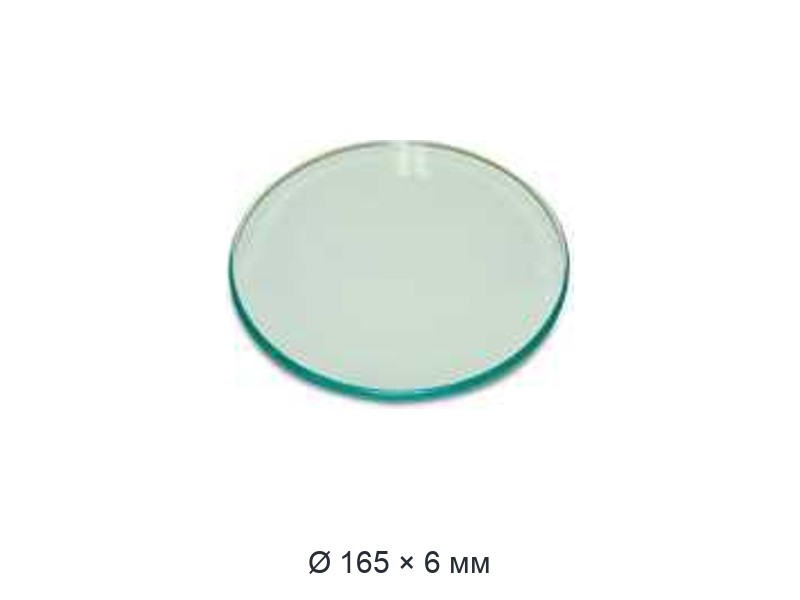

Стекла СИЗ круглые — плоские закалённые стёкла для бортовых иллюминаторов надводных кораблей и судов всех типов. Их делают из полированного стекла с последующей закалкой; по обработке они бывают прозрачными и матированными с одной стороны. Раздел собран как таблица подбора: от диаметра иллюминатора в свету — к диаметру стекла и толщине.

Как читать обозначение

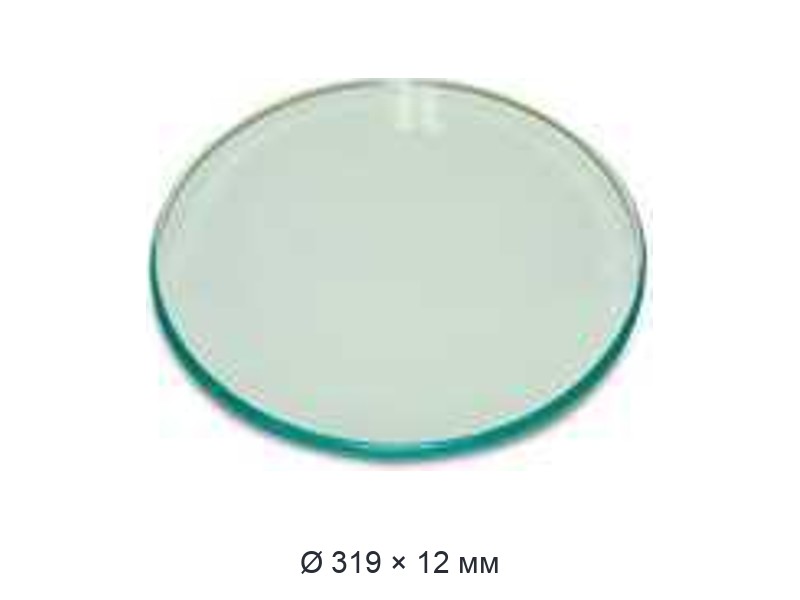

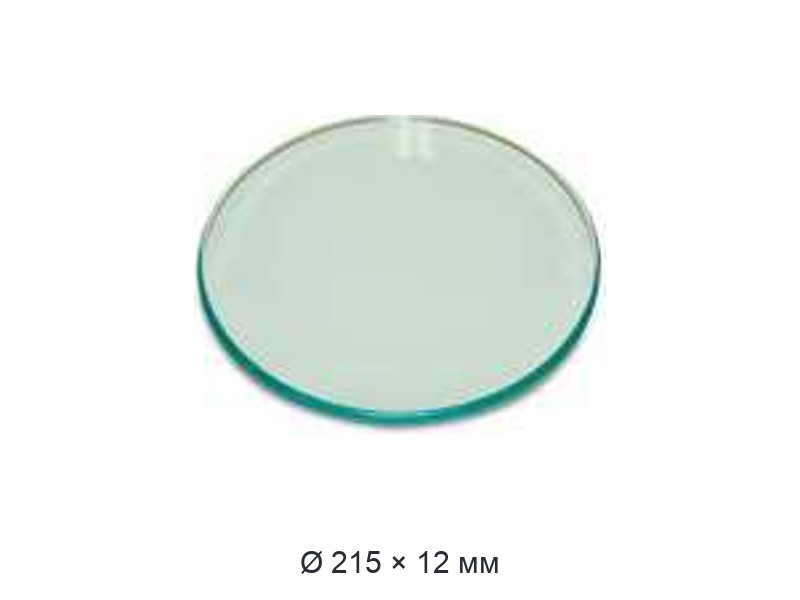

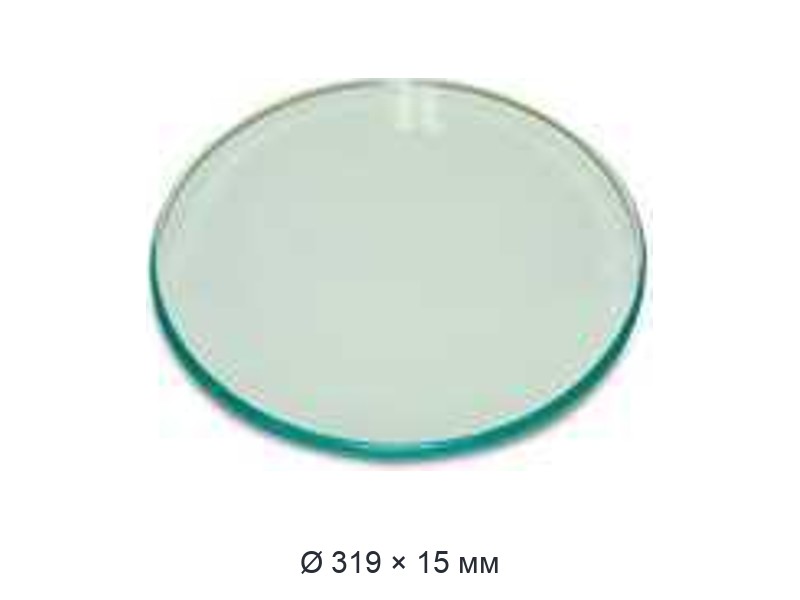

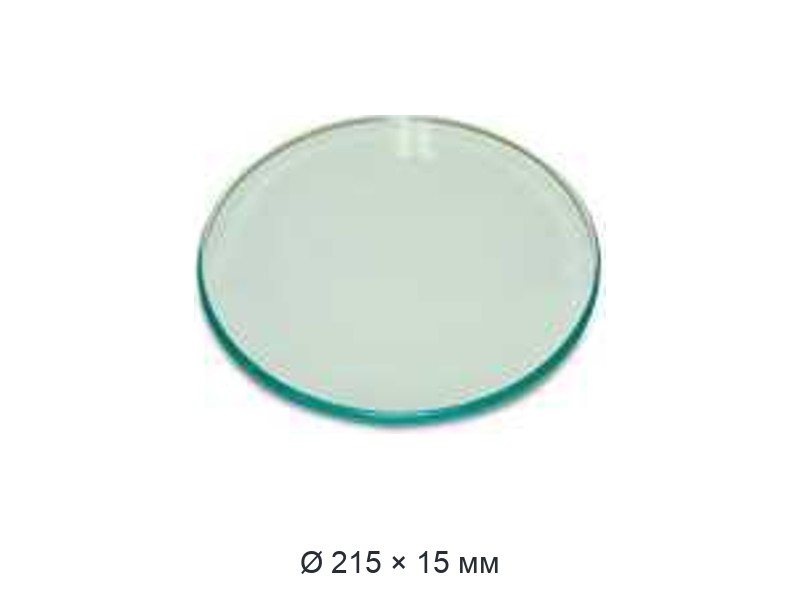

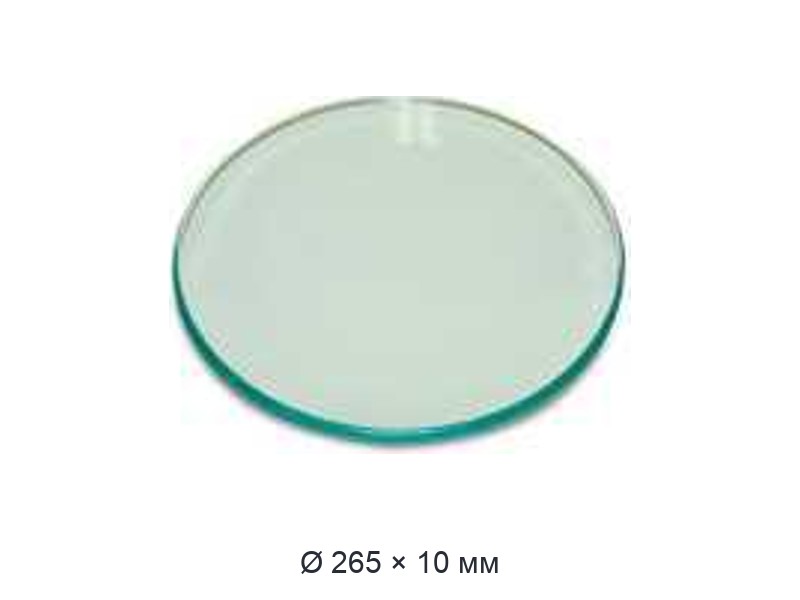

В каталоге стекла СИЗ круглые записаны так же, как в ГОСТ 9424-79: «Стекло СИЗ-213-215х12» — диаметр стекла от 213 до 215 мм, толщина 12 мм. Два числа — не два разных размера, а поле допуска: диаметр готового стекла укладывается между ними. В стандарте то же стекло обозначалось «СИЗ—316—319 15 ГОСТ 9424—79», где 316–319 — предельные размеры диаметра, 15 — толщина.

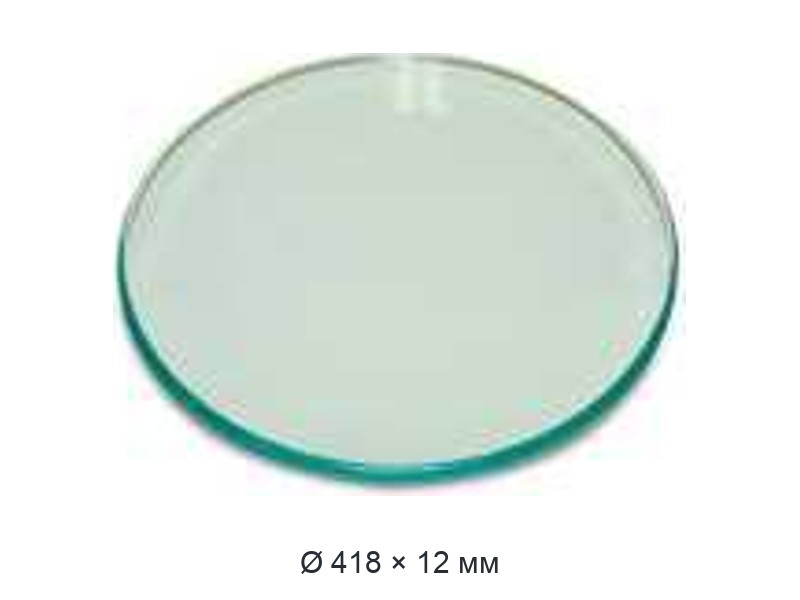

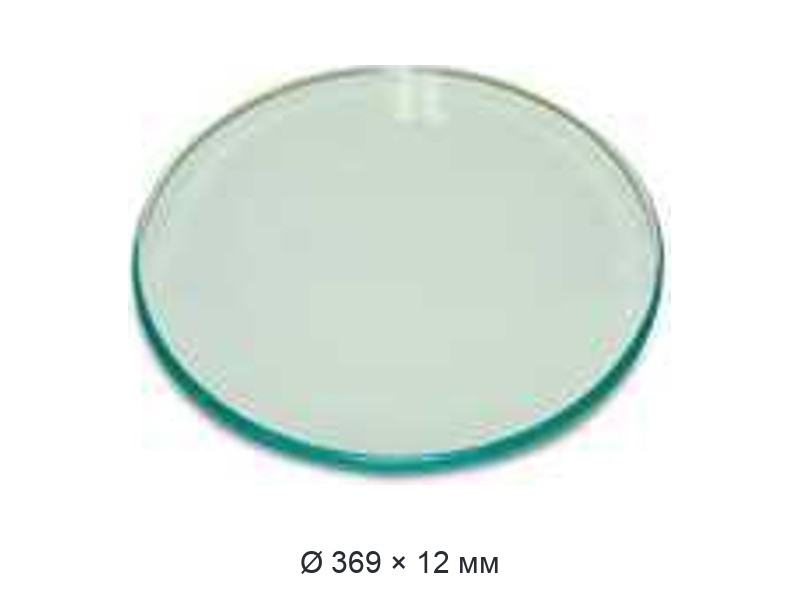

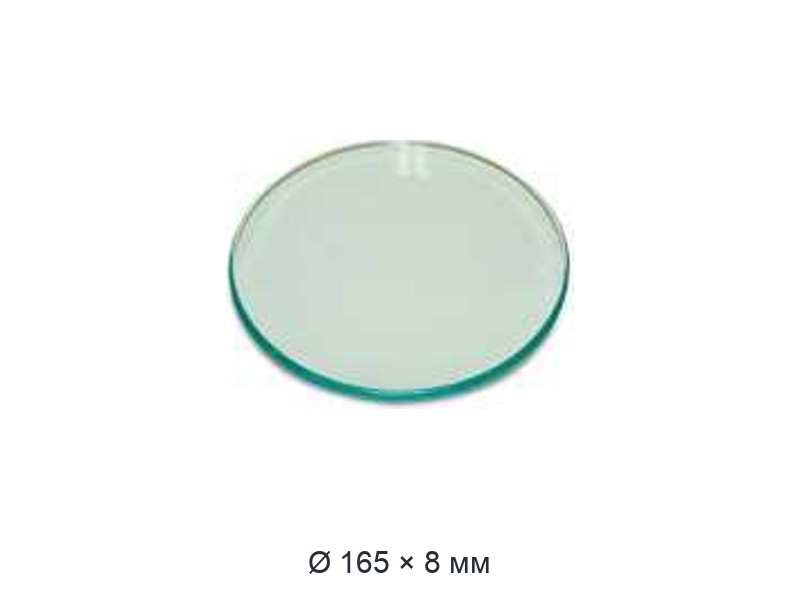

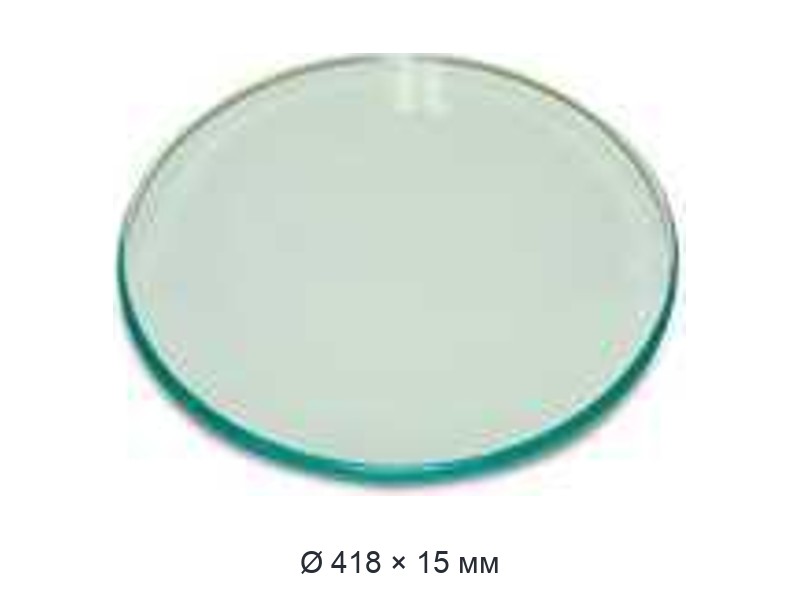

Стекла СИЗ круглые: таблица подбора по иллюминатору

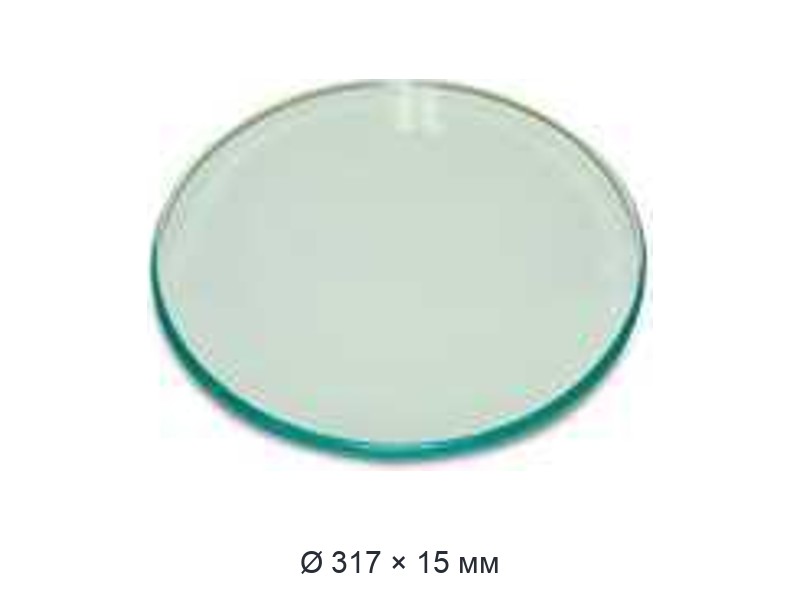

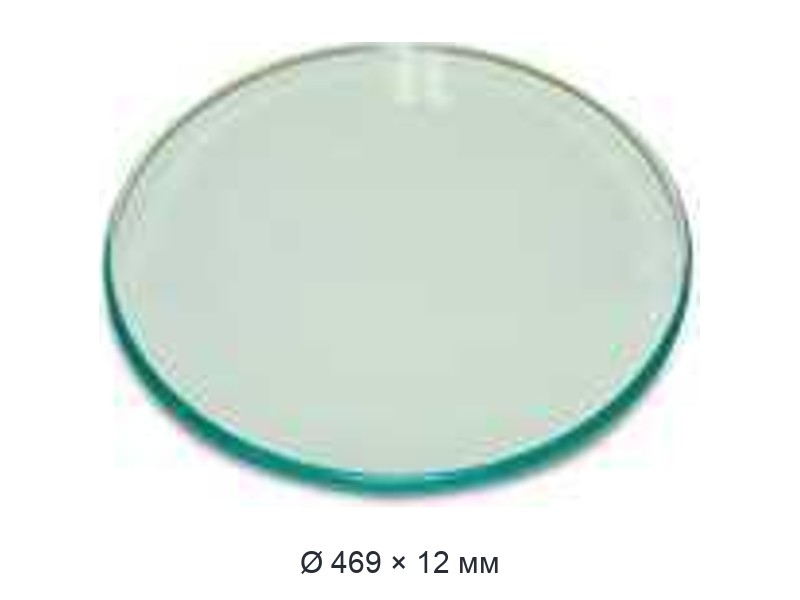

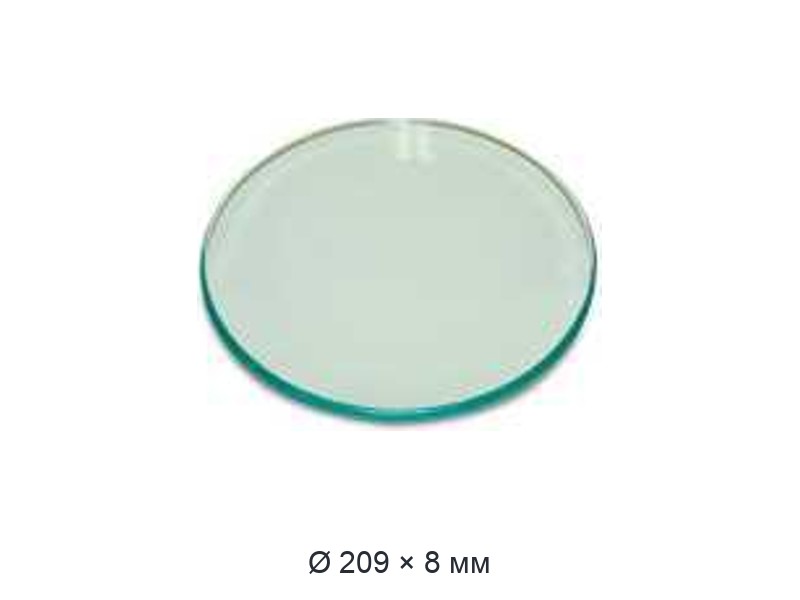

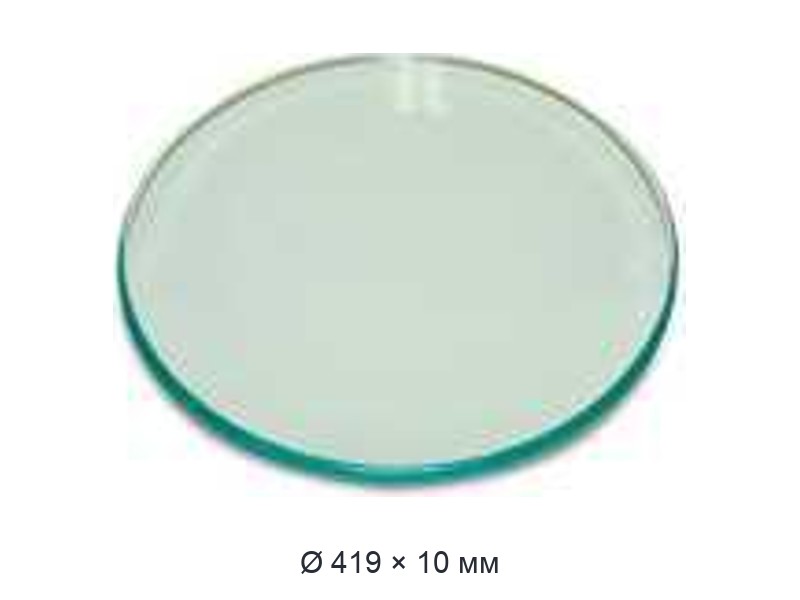

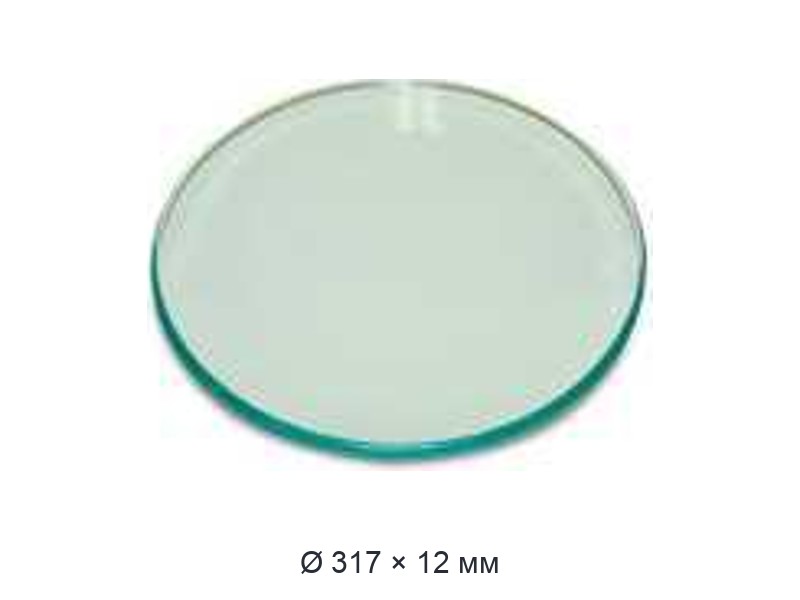

Для иллюминаторов 300, 350 и 400 мм стандарт даёт по два близких диаметра стекла — например, 314–317 и 316–319 мм. Их не путают: выбирают тот, что указан в документации иллюминатора или совпадает со старым стеклом. Диаметров 207–209 и 466–469 мм в перечне соответствия ГОСТ 9424-79 нет, поэтому иллюминатор под них определяйте по месту.

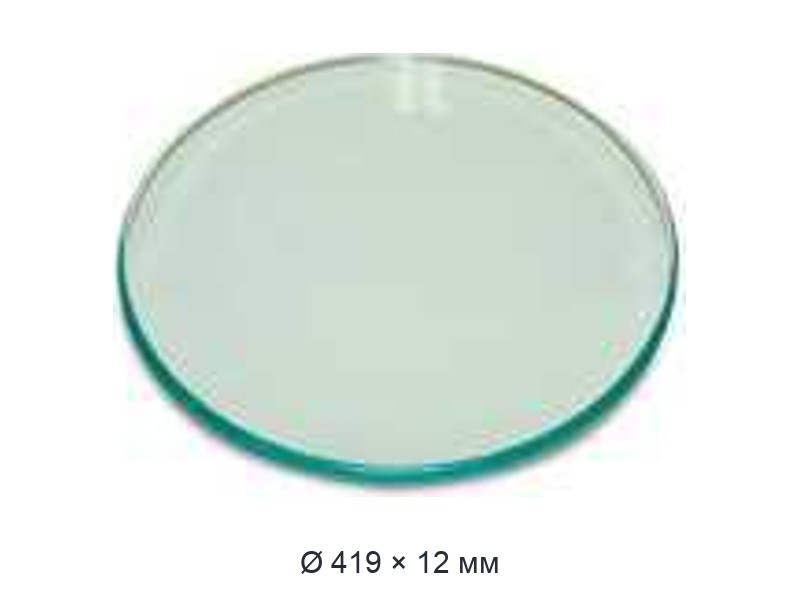

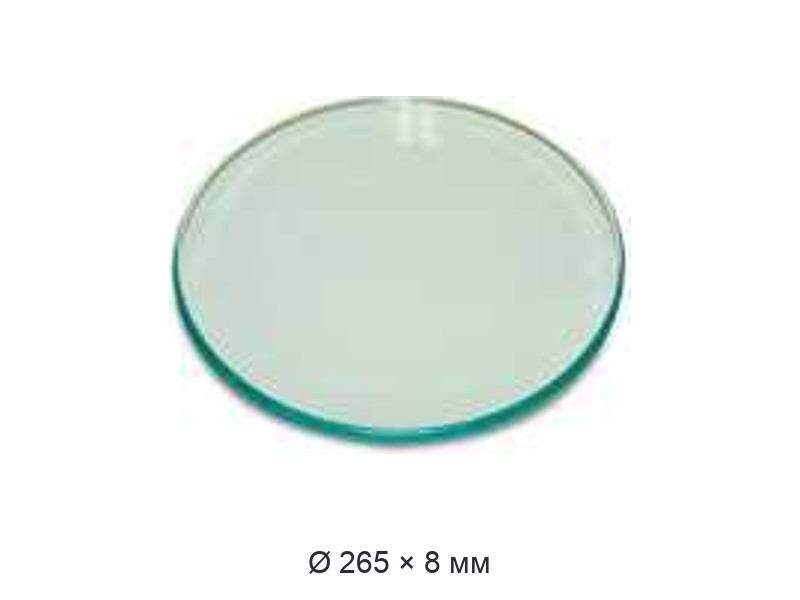

Стекла СИЗ круглые: толщина

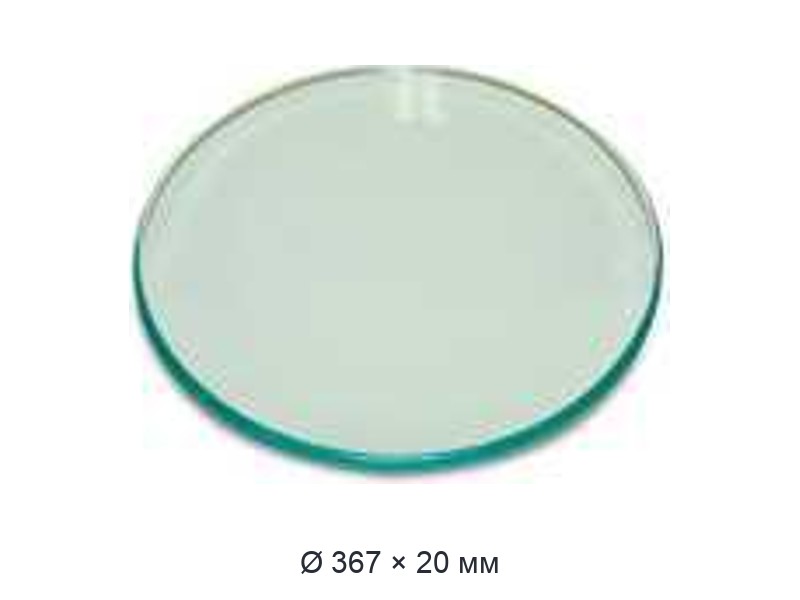

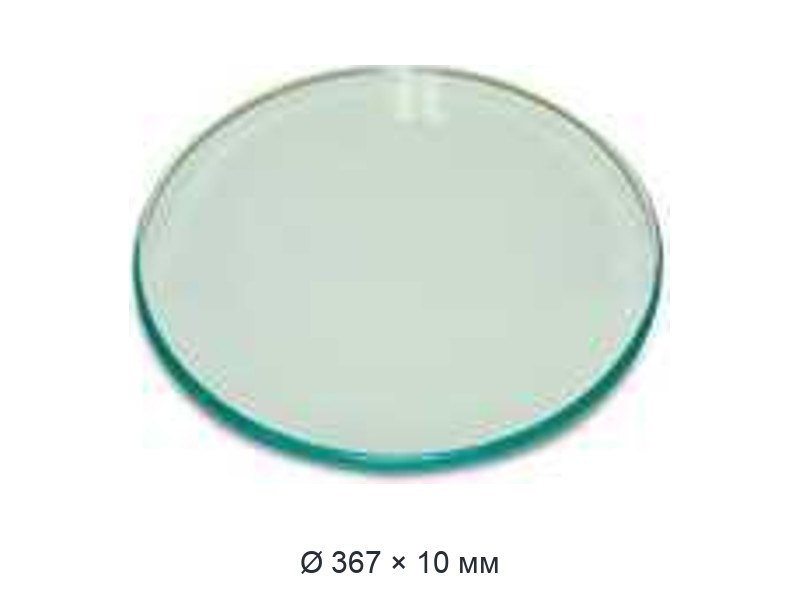

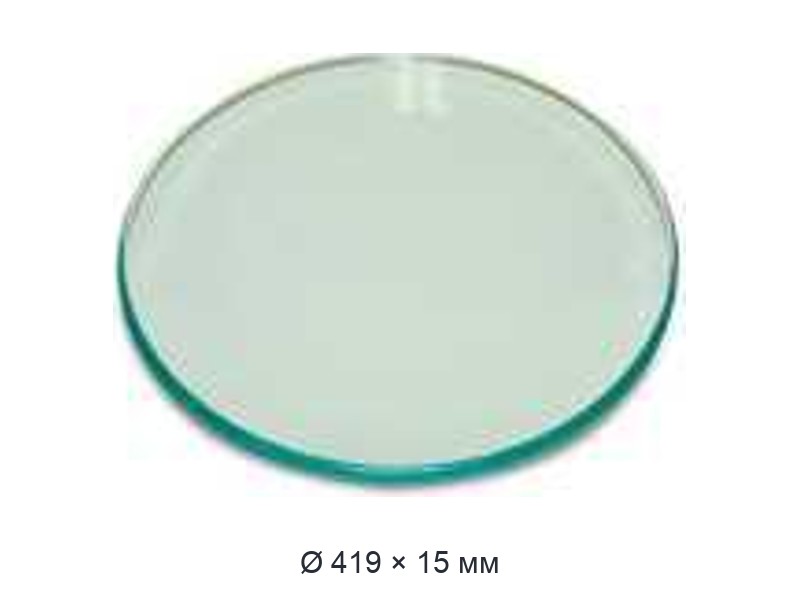

ГОСТ 9424-79 задавал толщины 6, 8, 10, 12 и 15 мм с отклонениями ±0,2 мм для 6 мм, ±0,3 мм для 8, 10 и 12 мм и ±0,5 мм для 15 мм. Часть сочетаний диаметра и толщины допускалась только для матированных стёкол. Толщина 20 мм у позиции 364–367 мм в этот ряд не входит — это изготовление по размеру. Толщину выбирают по гнезду иллюминатора: стекло должно встать в него так же, как стояло прежнее.

Требования к качеству

Стекла СИЗ круглые должны пропускать не менее 0,86 света; разнотолщинность — не более 0,2 мм, плоскостность — не более 0,3 % диаметра. Торцы шлифованные, кромки притуплённые. Стекло бесцветное, допустим зеленоватый или голубоватый оттенок; искажения при просмотре под углом менее 40° не допускаются. Каждое стекло должно выдержать без разрушения испытательное давление, в 2,5 раза больше расчётного; прочность проверяют и методом штампа. Климатическое исполнение — У или ОМ, категория 1 по ГОСТ 15150.

По какому стандарту выпускают стекла СИЗ круглые сейчас

ГОСТ 9424-79 заменён межгосударственным ГОСТ ISO 21005-2016 (введён 01.03.2018, идентичен ISO 21005:2012). Для бортовых иллюминаторов по ISO 1751 он даёт толщины от 8 до 25 мм при внутреннем диаметре от 200 до 450 мм и типы A, B и C. Партию до 4 стёкол испытывают целиком, большую — выборкой не менее 4 стёкол или 2 % партии; партия принимается, если ни одно стекло не разрушилось.
