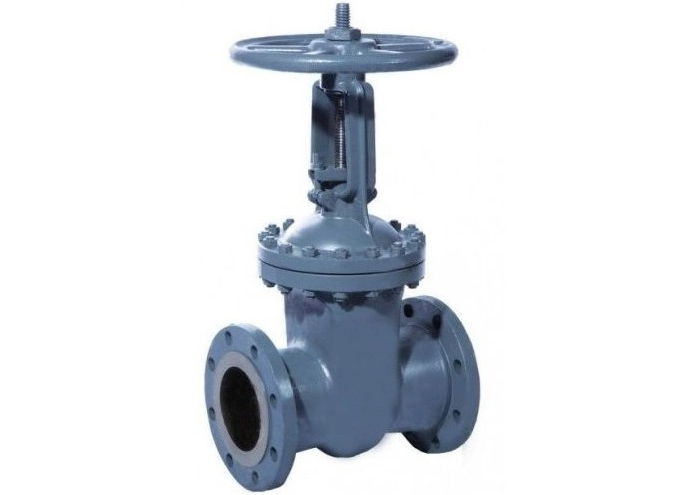

Задвижка 30с41нж Ду50 Ру16

Назначение

Задвижка 30с41нж - запорная арматура применяемая на технологических трубопроводах, транспортирующих воду, пар, аммиак, газообразные среды, жидкие неагрессивные нефтепродукты. Стальные задвижки 30с41нж, призваны обеспечивать полное перекрытие потока рабочей среды в промысловых и магистральных трубопроводах, трубопроводных системах в коммунальном хозяйстве и на промышленных предприятиях.

Область применения

• Системы питьевого и технического водоснабжения;
• Системы теплоснабжения, отопления и охлаждения;
• Системы транспортировки нефтепродуктов;
• Системы транспортировки газа (газовая задвижка 30с41нж).

Основные детали

1. Корпус;
2. Крышка;
3. Клин (диски);
4. Шпиндель;
5. Втулка резьбовая;
6. Гайка;
7. Болт, шпилька;
8. Болт откидной;
9. Уплотнение между корпусом и крышкой (прокладка);
10. Набивка сальника;
11. Маховик.

Технические характеристики

Максимальное давлении среды: 1,6 МПа (16 кгс/см2);

Максимальная рабочая температура: не более +425 °С;

Температура окружающей среды: от -40 °С до +40 °С;

Рабочая среда: вода, пар, жидкие среды, не агрессивные к материалам изделия;

Управление: ручное (маховик).
