Монтаж люльки ZLP630

1 Подготовка к монтажу фасадно

Перед монтажом проверить комплектность по упаковочному листу. Проверить состояние деталей и компонентов.

2 Монтаж подвесного механизма, консоли строительной люльки

2.1 Вставить воротки соответственно в переднюю и заднюю стойки и затянуть болты. Стойки передние и задние состоят из двух частей и регулируются по высоте (высота регулируется в пределах 1,15~1,75 м в соответствии с высотой парапета или уклона крыши).

2.2 Продвинуть переднюю балку (с хомутковой плитой) через муфту на колонне передней стойки (длина передней балки зависит от фактических потребностей), надеть верхнюю распорную стойку, затянуть болты и гайки подъемника строительного.

2.3 Продвинуть среднюю балку на переднюю балку (длина зависит от фактических потребностей), установить и затянуть болты и гайки.

2.4 Продвинуть заднюю в среднюю балку (длина зависит от фактических потребностей), установить, затянуть болты и гайки с одного торца. Другой торец вставить в муфту задней стойки, вставить соединительную муфту в два отверстия на торце, затем установить и затянуть болты и гайки.

2.5 Подвести открытый бок винтовой стяжки на соединительной муфте на колонну задней стойки. Вставить один конец армированного троса (длиной 7 м) в соединительную муфту передней балки и затянуть зажим троса (в направлении на чертеже 8). Пропустить армированный трос по шкиву на распорной стойке, а другой конец через отверстие в глухом боку винтовой стяжки, затянуть зажим. Отрегулировать резьбовую штангу винтовой стяжки, натянуть армированный трос, чтобы поднять переднюю балку примерно на 3 см.

2.6 Закрепить рабочий трос и предохранительный трос зажимами (в направлении на чертеже 8), надеть стопор на предохранительный трос, так как он может потребоваться в соответствии с фактическими условиями.

2.7 Установить подвесной механизм в рабочее положения, причем рабочая стенка передней подвесной плиты должна быть на расстоянии примерно 60 см. Расстояние между двумя передними подвесными плитами подвесного механизма должно совпадать с длиной подвесной платформы. Подвесить конргрузы и медленно отпустить трос .

3 Монтаж подвесной платформы строительной люльки

3.1 Уложить нижнюю плиту подъемника строительного горизонтально на землю, установить балюстрады поместить болты и гайки по местам, пока не затягивая их (см. прилагаемый чертеж 2).

3.2 Установить роликовое колесо монтажную раму подъемника. Рама подъемника должна приходиться по торцам подвесной платформы; поместить болты и гайки по местам, пока не затягивая их

3.3 Проверить правильность сборки данных деталей.

3.4 Затянуть болты, соединяющие парапет и нижнюю плиту, болты, соединяющие балюстрады. Затянуть болты, крепящие балюстрады к раме подъемника.

4 Монтаж подъемников, предохранительной блокировки и шкафа электроуправления на строительной люльке ZLP

4.1 Для ZLP630 или ZLP500, смонтировать подъемные устройства на монтажной раме подъемника строительной люльки, закрепить болтами, гайками, рукоятками и стопорными штифтами. Смонтировать предохранительную блокировку на кронштейне рамы подъемника, установить и затянуть болты.

4.2 Смонтировать и повесить шкаф электроуправления в центре парапета подвесной платформы.

4.3 Вставить штепсель двигателя и съемный штепсель. Установить верхний концевой выключатель в правое положение предохранительной блокировки. Вставить вилку в розетку системы трехфазного питания по пяти проводам.

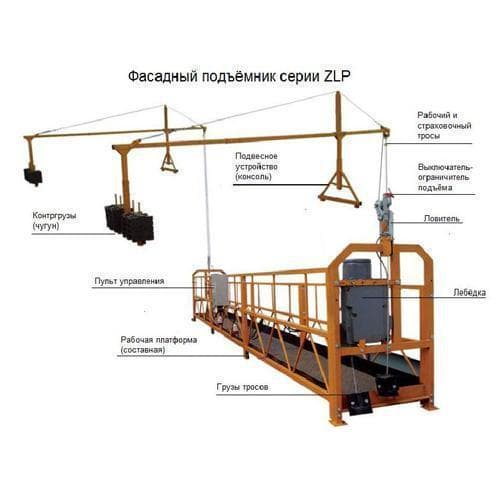

Схема установки и схема частей строительной люльки

1- устройство для подвешивания платформы. 2- блок ограничения перемещения. 3-предохранительная блокировка. 4- подъемный механизм. 5- контргруз. 6-упорный ролик. 7- электрошкаф. 8- рабочая платформа. 9- подъемный канат. 10- предохранительный канат.

1- передняя балка (консоль). 2- передняя опора. 3- палец. 4- средняя балка. 5- задняя балка. 6- вставка. 7- задняя опора. 8- противовес. 9- верхняя опора. 10- трос. 11- натяжной винт.
