Фасадный подъемник ZLP 630 — Ketong

Сайт находится в стадии разработки

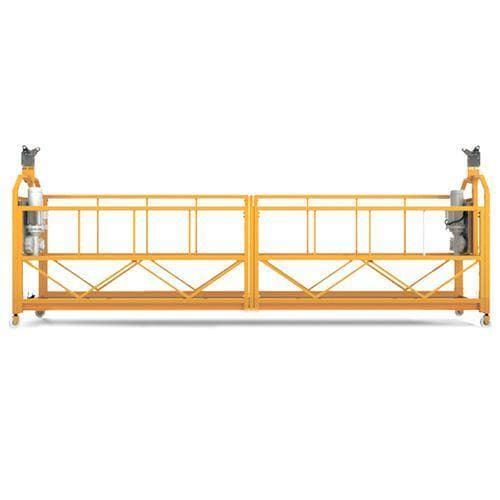

Фасадный подъемник ZLP 630 — Ketong

+7 (343) 361-89-99, e-mail: info@99-t.ru

Доставка: Россия

Предназначение фасадного подъемника zlp630

Предназначена для декоративной отделки стен здания и для его покраски, для установки окон, чистки и техобслуживания домов.

Описание фасадного подъемника zlp630

Фасадный подъемник ZLP-630 является наиболее универсальным решением, так как быстро монтируется и демонтируется, обладает грузоподъемностью 630 кг, имеет 3 секции и может работать на максимальной для любого подъемника высоте - 150 метров. Еще одним неоспоримым удобством является возможность сборки рабочей платформы подъемника разной длины - 2-х, 4-х или 6-ти метров. Таким образом, вам будет удобно использовать ее как для охвата большой ширины объема стены, так и для обработки более узкой полосы поверхности здания.

фасадный подъемник ZLP-630 имеет консоль, вылет которой равняется 1,5 метрам. Консоль регулируется по высоте установки и может быть установлена даже на крышах с наклонной поверхностью, что является большим преимуществом перед моделями фасадных подъемников других моделей и производителей.

Если покупка фасадного подъемника не для вас не целесообразна, то вы можете взять в аренду фасадный подъемник.



Строительные компании в современных условиях развития строительства стараются наладить рабочий процесс в своей организации таким образом,чтобы достичь оптимального соотношения-цена, срок и качество. В наше время без специализированного оборудования не обходится ни один строительный объект, в том числе без такой незаменимой вещи, как строительная люлька (фасадный подъемник). Фасадный подъемник серии ZLP марки KETONG предназначен для вертикального транспортирования строительных материалов и рабочих при проведении отделочных работ на фасадах строящихся и ремонтируемых зданий. Подъемники серии ZLP легко трансформируются по длине ( 2м, 4м, 6м) благодаря простоте сборки конструкций и возможности наращивания секций, входящих в стандартную комплектацию.

   Фасадные подъемники ZLP630 - Ketong, предложенные нашей компанией, имеют ряд преимуществ перед строительными лесами и другими видами подъемников. Подъемники не нуждаются в ровном основании для установки на поверхность, так как крепятся к консолям, установленным на крыше здания. Фасадные подъемники серии ZLP марки KETONG имеют полностью разборную конструкцию и легко складируются. Консоли строительной люльки могут регулироваться по длине вылета. Максимальная длина вылета 1,7 м, что позволяет обходить выступающие элементы зданий. Лебедка имеет закрытую конструкцию с автоматической запасовкой каната ,что удобно и безопасно в использовании. Также фасадный подъемник серии ZLP оборудован системой безопасности, которая обеспечивает его надежную эксплуатацию. У нас Вы можете приобрести фасадный подъемник KETONG ZLP630 с паспортом и руководством по эксплуатации по очень привлекательной цене. Также можно взять его в аренду, произвести гарантийный и постгарантийный ремонт и сервисное обслуживание.



Характеристики фасадного подъемника

Фасадный подъемник  многоцелевое эффективное подъемное строительное оборудование, применяемое для работ на высотах до 150 метров. Люльки строительные (фасадные подъемники, рабочие платформы) используются  на стеновых конструкциях для работ по утепления, декоративной отделке, окраске, устройству  вентилируемых фасадов, для монтажа витражей  чистки и технического обслуживания высотных зданий. Также применяются для устройства лифтов, сварки судовых корпусов, работ на дымовых трубах, мостах и плотинах. Одним из главных отличительных преимуществ фасадных подъемников является то, что они имеют полностью разборную конструкцию. Таким образом, при необходимости можно собрать фасадный подъемник с длиной рабочей платформы 2, 4 или 6 метров. Следовательно, если необходим подъемник для одного рабочего, то она может быть длиной 2 метра, а не 4 или 6, что экономит как место, так и затраты.

Фасадный подъемник, имея длину рабочей платформы 6 метров, может легко транспортироваться в кузове ГАЗели, длиной 3 метра. Для транспортировки фасадного подъемникавместе с грузами, требуется грузовой автомобиль с грузоподъемность 1,9 тонн. Фасадные подъемники сделаны для обеспечения безопасности сотрудников, а также для удобства работы и транспортировки самих люлек.

Фасадные подъемники (строительные люльки) имеют ряд преимуществ перед строительными лесами и другими видами подъемников. Люльки не нуждаются в ровном основании для установки на поверхность, так как крепятся на крыше здания.

Консоли фасадных подъемников имеют регулировку по высоте установки и могут устанавливаться на крышах с парапетами высотой до 1,5 метров, а также на наклонных поверхностях крыш. Вылет консоли фасадного подъемника может регулироваться от 1,2 до 1,7 метра, что является преимуществом перед строительными фасадными подъемниками других производителей.

Лебедка фасадного подъемника имеет закрытую конструкцию с автоматической запасовкой троса, что безопасно и удобно в использовании. Строительная люлька имеет надежные рычажные ловители, которые фиксируют рабочую платформулюльки  при провисании одной из сторон рабочей платформы фасадного подъемника.



Технический характеристики фасадного подъемника

Фасадный подъемник

ZLP630

ZLP800

Грузоподъемность максимальная , кг

630

800

высота подъема, м. не более

200

200

скорость подъема, м/мин

9-11

8-10

тип лебедки

с канатов едущими шкивами

с канатов едущими шкивами

тяговое усилие одной лебедки, кН

6,3

8

мощность электродвигателя, кВт

1,5

1,8

количество лебедок, шт

2

2

диаметр подъемного каната, мм

8,3

9,2

диаметр предохранительного каната, мм

8,3

9,2

размеры рабочей площадки-люльки, м:

-         длина

-         ширина

-         высота ограждения

(2000x3)

690

1180

(2500x3)

690

1180

габариты рабочей площадки (люльки), м:

-         длина

-         ширина

-         высота

6250

650

1443

7750

650

1443

масса подъемника, кг:

- подъемника в сборе, не более в т.ч.

- рабочей платформы с
лебедками, ловителями, электрооборудованием
и др.

- устройство для подвешивания платформы

- балласта (противовеса)

1790 (металл)

или 1650

(алюминий)

480 (металл)

или 360 (алюминий)

175x2 900

2000 (металл)

или 1830

(алюминий)

610 (металл)

или 450 (алюминий)

175x2 1000



Фасадные подъемники или грузовые фасадные люльки предназначены для подъема рабочих, строительных материалов и инструмента непосредственно к рабочему месту и выполнения фасадных и отделочных работ снаружи жилых домов, промышленных зданий и сооружений.

Окружающая среда, в которой может эксплуатироваться строительные подъемники:

  • температура: от 40°С до -40°С;

  • окружающая среда невзрывоопасная;

  • отсутствие сварочных работ в зоне работы люльки;

  • сила ветра не более четырех балов (7,5 м/с); при работе люльки на высоте свыше 60 метров;

  • рабочее положение люльки горизонтальная подвеска на грузовых канатах;

  • режим работы легкий, ПВ- 15%;

  • рабочее напряжение 380 В; исполнение "У" категории "1" по ГОСТ 15150-69.

Длина люльки до 6,2 метров

Высота подъема до 200 метров

Грузоподъемность подъемника до 630 кг

Скорость подъемна 9-11 метров в минуту

Фасадные подъемники комплектуются: консолями на крышу для подвески люльки, двумя ловителями для страховки, переносным пультом управления, канатом, кабелем.



Вес одной фасадного подъемника вместе контргрузами 1,8тонн - перевозка фасадного подъемникаосуществляется грузовыми атомобилями грузоподъемность от 1,9 тонн (двухтонниками и более). Обращаем внимание что новые подъемники поставляются в разобранном виде, для удобства транспортировки, и без противовесов вес подъемника всего 800кг.



Составляющие части фасадного подъемника

Кол-во

Составляющие части комплекта строительной люльки


Кол-во

1

Комплект консолей

1

Передняя опора

2

Задняя опора

2

Стойка передней опоры

2

Стойка задней опоры

2

Передняя балка консоли

2

Средняя балка консоли

2

Задняя балка консоли

2

Распорная колонна

2

2

Лебедка (в сборе)

2





3

Замки безопасности

2





4

Эл.шкаф

1





5

Корзина (в сборе)

1

Передняя балюстрада

3

Задняя балюстрада

3

Основание платформы

3

Установочная стенка платформы

2

6

Комплект крепежа

1

Задняя муфта с талрепом

2

Передняя муфта консоли

2

Кронштейн скоба

2

Трос вантовый

2

Комплект болтов (корзина)

1

Комплект болтов (консоли)

1

Зажим троса

36

7

Пригруз

4





8

Трос стальной оцинкованный Ф 8,3 мм 100м

4





9

Контргруз

36



36

10

Кабель 100м

1



1



Сборка фасадного подъемника zlp630. Установленная на крыше подвесная консоль

Консоли для подвешивания фасадного подъемника располагают на крыше ремонтируемого здания.
Если здание имеет неровности, выступы или балконы, то для этого предусмотрены консоли с большим вылетом, строительные люльки комплектуются следующими консолями с вылетом: 0,9м;1,5м;2,5м. К каждой консоли в комплекте прилагается балласт-контргруза, чем больше вылет консоли тем большее количество контргрузов.



Схема установки и схема частей фасадного подъемника zlp630

1- устройство для подвешивания платформы. 2- блок ограничения перемещения. 3-предохранительная блокировка. 4- подъемный механизм. 5- контргруз. 6-упорный ролик. 7- электрошкаф. 8- рабочая платформа. 9- подъемный канат. 10- предохранительный канат.

1- передняя балка (консоль). 2- передняя опора. 3- палец. 4- средняя балка. 5- задняя балка. 6- вставка. 7- задняя опора. 8- противовес. 9- верхняя опора. 10- трос. 11- натяжной винт.
