Эксплуатация люльки ZLP630

1. Описание: фасадные подъемники строительные люльки

Подвесное машинное оборудование – многоцелевое и очень эффективное, применяется для работ на высотах до 150 метров. Фасадные подъемники строительные люльки используется для работ на стеновых конструкциях, декоративной отделки, покраски, устройства окон, чистки и технического обслуживания высотных зданий и т.д. Подъемники строительные люльки так же могут применяться для устройства лифтов, сварки судовых корпусов, работ на дымовых трубах, мостах и плотинах.

Данное оборудование произведено в соответствии с национальным стандартом GB 19155-2003.

Фасадные подъемники строительные люльки просты в применении и хранении.

3. Фасадные подъемники строительные люльки — принципы управления и технические особенности

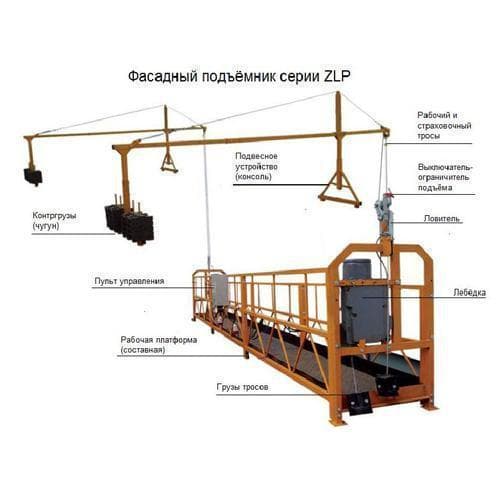

Оборудование строительных люлек состоит из подъёмных лебёдок (редукторов), подъёмной платформы, ловителей, рабочих и страховочных тросов, подвесного устройства (консолей) с контргрузами (противовесами), электрической системы управления.

3.1 Подвесной механизм строительной люльки (консоль)

3.1.1 Подвесной механизм включает переднюю, среднюю и заднюю балку, переднее сиденье, заднее сиденье, верхнюю колонну, противовес, армированный трос, ворот и т.д. Для соблюдения режимов работы переднюю и заднюю балки, высоту подъемного механизма можно регулировать в определенных пределах. Кроме того подвесной механизм может перемещаться по роликам на основании.

3.1.2 Конфигурация подвесного механизма должна отвечать следующему уравнению:

• K = Gxb / (Fxa)>2
• K — коэффициент защиты от опрокидывания
• G — масса противовеса и заднего сиденья (кг)
• a — длина передней балки (м)
• F — общая масса платформы, подъемников, электросистемы, предохранительной блокировки, троса и номинального груза, плюс давление ветра (кг)
• b — расстояние между передним сиденьем и задним сиденьем (м)
• Если длина (a) передней балки 1,5 м и более на подвесной платформе, следует уменьшить вес груза.

3.2 Подъемная платформа подъемника строительной люльки ZLP

3.2.1 Каркас подъёмных платформ изготовлен из профилированных стальных труб. Части крепятся болтами и гайками. Длина стандартной секции 2,5 или 2 метра.

Высота балюстрады на рабочей стороне – 970 мм, на внешней стороне 1120 мм.

Покрытие платформы строительных люлек — антискользящее.

Платформа строительной люльки оснащена 4-мя поворотными колёсами, что даёт возможность перемещать платформу в опущенном на грунт состоянии.

3.3 Подъемное устройство подъемника строительной люльки ZLP

3.3.1 Подъемники ZLP800 включают электромагнитный тормозной двигатель, центробежный ограничитель скорости, парную тормозную систему, систему натяжения троса.

В подъемнике применяется ползунковый подъемный механизм типа “S”.

3.3.2 Подъемные механизмы (лебедки) в подъемниках строительных люльках ZLP-500 и ZLP-630 оснащены электромагнитным и центробежным тормозом.

Лебёдки имеют подъёмный механизм типа “альфа”.

3.3.3 Запасовка грузового каната в лебёдку происходит автоматически. Для этого необходимо вставить нижний конец каната в отверстие подъёмного механизма и включить лебёдку на подъём. ВНИМАНИЕ! Конец троса должен быть запаян!

3.3.4 Электромагнитный тормоз привода подъемника строительной люльки саморегулируется для создания момента торможения для остановки и удержания подвесной платформы. В случае пропажи питания или аварии вилка ручного опускающего блока (внутри рукоятки подъемника) может соединяться с электромагнитным тормозом через отверстие в его вилке (под кожухом двигателя) для подъема вилки и разведения тормоза, чтобы подвесная платформа скользила вниз с равномерной скоростью.

3.3.5 Подъемник строительной люльки охлаждается трансмиссионным маслом, которое надо менять периодически каждые 6~12 месяцев в зависимости от условий эксплуатации. Рекомендуемое трансмиссионное масло № 18 с двойной характеристичной кривой, объем емкости подъемника 1,2 литра в ZLP800 в 2 литра в ZLP630 или ZLP500. При крайне низких температурах рекомендуется универсальное трансмиссионное масло № 80W90.

3.4 Предохранительная блокировка

Предохранительная блокировка люлек строительных – отдельный механический блок, который автоматически блокирует трос при его разрыве или наклоне подвесной платформы строительной люльки до предела.

Есть два типа предохранительной блокировки. Проверочная предохранительная блокировка или предохранительная блокировка по пределу центробежной скорости применяются в соответствии с различными формами подвесной платформы.

3.4.1 Предохранительная блокировка от опрокидывания включает тросовый зажим, муфтовую плиту, торсионную пружину, кронштейн, поворотный рычаг и ролик. Они скомпонованы так, что рабочий трос натягивается роликом на поворотном рычаге, зажим троса открывается и свободно пропускает предохранительный трос. Если подвесная платформа подъемника строительной люльки наклонится до предела или порвется рабочий трос, снижается давление на поворотный рычаг предохранительной блокировки. Зажим захватывает предохранительный трос и исключает падение или опрокидывание подвесной платформы за счет трения между торсионной пружиной, зажимом и тросом.

Если применяется предохранительная блокировка от опрокидывания, угол наклона подвесной платформы строительной люльки должен быть 3~8 град. В моделях подъемников строительных люлек ZLP800, ZLP630 и ZLP500 имеются две предохранительные блокировки от опрокидывания.

3.4.2 Если скорость опускания подвесной платформы подъемника строительной люльки превысит предел (22 м/мин), кулачок ограничителя центробежной скорости запускает зажимное устройство и предохранительный трос блокируется в пределах расстояния 20 см, останавливая платформу. (Данный вид предохранительной блокировки применяется на оборудование с одной точкой подвешивания (люлькис троительные модели ZLP-250)).

3.4.3 Предохранительная блокировка имеется первоначальную заводскую маркировку. В соответствии с маркировкой профессиональный техник выполняет обслуживание с периодичностью 12 месяцев и отмечает окончание 12 месяцев (если предохранительная блокировка работает в пыльных условиях, агрессивных или адгезивных средах, периодичность ремонтов и обслуживания сокращается до 6 месяцев).

3.5 Подъемники строительные люльки. Электрическая система управления

3.5.1 Электропитание строительных люлек

Питание по 3-фазной 5-проводной системе по 5-жильному кабелю 2,5 мм2 через гнездо питания Q1 в шкаф управления через 3-фазный разрыватель при утечке. X1, X2 и X3 — 3-фазные линии питания, PE – линия заземления. Пользователям следует подключаться по 3-фазной 5-проводной системе.

3.5.2 Аварийное торможение, схема защиты от перегрузки люлек строительных

Двигатель питается через общий контактор KM1, контакторы управления двигателем KM2, KM3, KM4, KM5, термореле FR1, FR2 и розетки двигателя Q3 и Q4.

В случае нестандартной ситуации аварийное торможение для безопасности строительной люльки может выполняться нажатием выключателя аварийного тормоза на панели шкафа электроуправления, чтобы выключить общий контактор KM1, питание двигателя выключается и подъемник останавливается.

Строительные подъемники. Термореле способны выключать питание автоматически при перегрузке двигателя.

3.5.3 Схема торможения двигателя подъемника строительной люльки.

Тормоз двигателя в строительных люльках установлен под кожухом двигателя, напряжение выпрямляется на 99 В постянного тока для однофазного переменного тока 220 В (108 В пост. тока для однофазного пер. тока 240 В) через модуль полуволнового выпрямителя. Модуль выпрямителя тормоза установлен внутри шкафа электроуправления.

3.5.4 Подъемник фасадный. Схема управления

Схема управления люльки строительной питается током 36 В или 24 В от трансформатора T управления, который легко регулировать в шкафу электроуправления и ручным выключателем. Двигатели могут работать одновременно и самостоятельно по поворотам выключателя на панели шкафа управления. Когда выключатель повернут в одну сторону, работает один двигатель строительной люльки.

3.5.5 Верхний концевой выключатель и схема сигнализации

Верхний концевой выключатель установлен на верхнем рабочем участке подвесной платформы. Когда выключатель движения включает концевой выключатель, двигатель останавливается и срабатывает сигнализация.

3.5.5 Для облегчения работы клеммы N1 и X11 в шкафу электроуправления служат для питания освещения и ручного инструмента. Однако нельзя применять инструмент высокой мощности, например, сварочные станки, йодные лампы, чтобы не повредить схему и элементы.

3.6 Рабочие тросы подъемника строительного люльки

3.6.1 Трос в подъемниках является специальным гальванизированным. В люльках строительных модели ZLP800 применяется трос из стальных жил конструкции 6x19W+IWS, диаметром 8,3 мм, номинальной прочностью 1960 МПа, силой разрыва (больше равно) 64k Н.

Трос в строительных люльках ZLP630 или ZLP500 с текстильными жилами конструкцией 4x31SW+NF, диаметром 8,3 мм, номинальной прочностью 1960 МПа, силой разрыва (больше равно) 64k Н.

3.6.2 Конец троса крепится по спецификации GB5144-86 (см. чертеж 8), подковообразный болт крепится на задней части троса, зажим крепит рабочую часть троса, чтобы тросы не запутались. Зажим может также располагаться на тросе, зажимов должно быть не меньше 3, расстояние A между ними порядка 60 мм. Петля затягивается в следующем порядке.

Трос должен иметь заводские обозначения.

Запрещается сплетать трос с другим тросом или наращивать.

3.6.3 Обслуживание и проверка троса подъемника строительной люльки

Трос следует правильно обслуживать для исключения коррозии и грязи, следует регулярно проверять на деформацию и разрывы. Трос бракуется в соответствии со спецификацией GB5972.

Люльки строительные. Специальное примечание:

Трос строительных люлек подлежит замене в следующих случаях:

• a. Ослабление, перекручивание, разматывание, другая деформация или нарушение целостности.
• b. Трос бракуется, когда число порванных жил в пределах расстояния «ab» достигнет 5. При появлении ржавчины или срок норма отбраковки укорачивается. Процент сокращения равен максимально допустимому количеству 5 разрывов, умноженному на процент коррозии или истирания поверхности троса.
• c. Явная коррозия на поверхности троса, впадины и ослабление троса.
• d. Номинальный диаметр троса уменьшается на 6%, даже при отсутствии переломов свивки.
• e. Когда истирание по внешнему обводу троса достигает 40% диаметра.
• f. Повреждение или накопление дефектов в результате нагрева или электрической дуги.

5. Подъемник фасадный. Эксплуатация и проверки

5.1 Проверка и регулировка фасадной люльки

5.1.1 Проверить правильное выполнение схемы соединений. Напряжение должно быть в пределах вольт 380 5% (415 5%). После подключения к сети нажать кнопку разрывателя по утечкам, который должен быстро срабатывать. Закрыть дверцу шкафа электроуправления, проверить нормальную работу выключателя и двигателя, повернув выключатель.

5.1.2 Проверка и регулировка электромагнитного тормоза подъемников фасадных

Расстояние D между якорем и электромагнитным диском быть в пределах 0,5~0,6, конструкция показана на Рис. 11. Сначала ослабить внутренний шестигранный винт 1 на электромагнитном диске 2, затем вращением полого винта 3 отрегулировать расстояние вокруг, наконец, затянуть внутренний шестигранный винт 1. Включить питание для проверки работы электромагнитного якоря, якорь должен при растормаживании полностью отделяться от фрикционного диска, если не происходит сбой питания. Якорь прижимает упругий диск под действием пружины.

5.1.4 После пропуска тросов с обеих сторон поднять и выровнять подвесную платформу фасадного подъемника на уровне 1 метр над землей. Закрепить тяжелый груз на предохранительном тросе на высоте 15 см над землей.

5.1.5 Осторожно собрать избыточные части троса и упаковать, чтобы не деформировать.

5.2 Пробный пуск

5.2.1 Приготовить предохранительный трос для независимого крепления на приставке над рабочей зоной. Оператор должен иметь защитную каску и страховочный ремень в соответствии с требованиями техники безопасности, пристегнуть ремень к предохранительному тросу.

5.2.2 Проверять состояние стопорного троса фасадных подъемников необходимо в следующем порядке: повернуть выключатель на панели шкафа электроуправления люльки строительной в среднее положение, поднять подвесную платформу на 1~2 см и остановить, затем повернуть выключатель в другую сторону и наклонить подвесную платформу. Когда подвесная платформа наклонится на 3~8 град., предохранительная блокировка застопорит предохранительный трос. При подъеме нижнего края подвесной платформы в положение выравнивания предохранительная блокировка отключается автоматически и освобождает предохранительный трос. (Проверять левую и правую предохранительные блокировки люлек строительных следует в одинаковом порядке).

5.2.3 Испытание под нулевой нагрузкой: отсутствие ненормального шума в подъемных устройствах строительной люльки, нормальная надежная работа электромагнитного тормоза. Нажать кнопку “аварийное торможение”, подвесная платформа должна остановиться.

5.2.4 Проверка ручного опускания: вытянуть вилку из рукоятки подъемника и вставить в отверстие под кожухом двигателя для подъема, подвесная платформа должна плавно двигаться с равномерной скоростью не превышающей больше чем в 1,5 раза номинальную.

5.2.5 Регулировка верхнего концевого стопора: поднять строительную люльку на рабочую высоту, отрегулировать верхний концевой стопор и угол шарнирного рычага верхнего концевого выключателя.

5.2.6 Испытание под номинальной нагрузкой: Номинальный груз для подъемников фасадных должен распределяться равномерно по рабочей платформе. В процессе работы не должны появляться ненормальные шумы, скольжение должно быть плавным. Предохранительня блокировка должна надежно стопорить предохранительный трос при наклоне платформы люльки.

5.3 Регулярные осмотры механизмов и конструкции строительной люльки

5.3.1 Проверка люльки перед эксплуатацией: проверить нормальное состояние фасадного подъемника, соединения между подъемником и подвесной платформой, нормальное натяжение троса, отсутствие истирания и разрывов.

5.3.2 Проверка со включенным питанием: проверить рабочее состояние подвесной платформы строительной люльки по пунктам 5.2.3, 5.2.4 и 5.2.5, подъемник не должен чересчур вибрировать, электромагнитный тормоз должен быть упругим при торможении, предохранительная блокировка должна нормально стопорить.

5.3.3 В предохранительную блокировку фасадного подъемника не должны попадать посторонние предметы, например, цементный раствор, клей, отходы макулатуры и краски. После смены опускать подвесную платформу строительную люльку на землю, ослаблять рабочий трос, чтобы освободить шарнирный рычаг предохранительной блокировки. Выключить питание, запереть шкаф электроуправления. При хранении на открытом воздухе защитить строительный подъемник, предохранительную блокировку и шкаф электроуправления от осадков. Трос нельзя гнуть, исключать попадание смазки и пыли, пятен сварки и эрозии. Если замечены дефекты по пункту 3.6.3, трос следует сразу заменить.

6. Подъемники строительные люльки. Порядок безопасной работы

6.1 Доступ к подвесному оборудованию и обслуживание разрешены только квалифицированному персоналу с достаточной технической подготовкой.

6.2 Персонал на платформе строительной люльки должен иметь защитные каски и пристегиваться ремнем к предохранительному тросу, как требует техника безопасности.

6.3 Платформа строительного подъемника люльки должна быть заземлена, груз должен примерно равномерно распределяться по платформе. Нельзя перегружать платформу или работать с платформой, если неисправны подъемники или предохранительная блокировка.

6.4 Если платформа люльки строительной работает нормально, нельзя вручную тормозить двигатель или предохранительную блокировку, чтобы предотвратить аварию.

6.5 При работе платформы оператору следует следить за ее состоянием, быстро выявлять скрытые неисправности, которые могут привести к аварии строительной люльки.

6.6 Когда срабатывает концевой выключатель, платформа люльки строительной автоматически останавливается и срабатывает зуммер. В этом случае быстро опустить платформу, чтобы отвести концевой выключатель от стопора.

6.7 Платформу строительной люльки следует быстро отрегулировать, если наклон по сторонам или высота падения превысит более 15 см.

6.8 В случае исчезновения питания при работе сначала выключить питание. Если требуется опустить подвесную платформу фасадного подъемника на землю, применить метод по пункту «5.2.4 Проверка ручного опускания» электромагнитным тормозом, чтобы платформа люльки строительной плавно опустилась на землю.

6.10 В случае порыва рабочего троса персоналу спокойно без паники покинуть платформу строительной люльки, соблюдая требования техники безопасности. На смену на платформу прибывает ремонтный и обслуживающий персонал, который предотвращает падение грузов и зажимом предохранительного троса фиксируют платформу, закрепив ее тросом на строительной кровле. Затем протягивают новый трос через подъемник; для подъема платформы нажать кнопку подъема строительной люльки. Если подвесное оборудование работает нормально, осторожно отпустить предохранительную блокировку, отсоединить стопорный трос и опустить платформу на землю. Она будет принята в эксплуатацию только после строгой проверки.

6.11 Работа подвесного оборудования строительной люльки должна отвечать требованиям выполнения высотных работ. Подъемники строительные люльки нельзя применять в грозу, туман, при пятибалльном ветре (скорость ветра 8,3 м/с и выше).

6.12 Люльки строительные следует размещать на расстоянии 10 м от силовых кабелей высокого напряжения.

6.13 Не пользоваться никаким дополнительным оборудованием, например, лестницами, контейнерами, чтобы увеличить высоту подвесной платформы. Не применять никакие насадки, превышающие допустимую длину платформы. Материалы и оборудование хранятся в закрытом месте в пределах платформы.

6.15 Следует проверять и смазывать предохранительную блокировку регулярно в течение срока службы; нельзя без утверждения разбирать блокировку. Особое внимание обращать на срок службы предохранительной блокировки на маркировке.

6.16 Если строительная люлька хранится на открытом воздухе, платформу, подъемник, предохранительную блокировку и шкаф электроуправления следует защитить от осадков.

6.17 Если с фасадного подъемника снимается трос, его следует смотать в бухту и правильно хранить.

6.18 Подвесное оборудование строительных люлек следует хранить в сухом, хорошо проветриваемом помещении, не содержащем коррозийных газов.

8. Строительная люлька строительная. Уход и обслуживание

Тщательный уход и содержание подвесного оборудования строительной люльки являются обязательными условиями. Строгое соблюдение ответственности не только позволяет сохранить оборудование в идеальном состоянии, но также гарантирует безопасность персонала и увеличивает срок службы строительных люлек.

Регулярное обслуживание подъемников фасадных включает исполнение регламента, проведение регулярных осмотров и ремонтов. Регулярный уход и осмотры до и после работы фасадного подъемника должен выполнять оператор, регулярные осмотры и ремонты выполняются квалифицированным персоналом.

8.2 Фасадная люлька. Регулярные осмотры: ежедневно до работы оператор должен проверять люльку строительную в соответствии с пунктом 5.3, особенно предохранительную блокировку, подъемник и трос.

8.3 Регулярные проверки люльки строительной: пользователь должен разработать четкие правила в соответствии с условиями эксплуатации и по времени (в общем 1~2 месяца), после окончания срока следует отсмотреть всю машину строительного фасадного подъемника. Квалифицированный персонал должен проверить износ деталей, заменить хрупкие и дефектные детали, разобрать для чистки и смены смазки и масел. Следует проверить состояние схемы шкафа электроуправления, отсутствие утечек во всей машине целиком.

При соблюдении пользователем правил ухода, эксплуатации и обслуживания капитальный ремонт строительного фасадного подъемника требуется раз в год. При работе в условиях запыленности или с коррозийными материалами цикличность ремонтов соответственно сокращается.

8.4 Цикл на маркировке предохранительной блокировки составляет 12 месяцев после отгрузки фасадного подъемника. После этого цикла пользователь должен подать заявку дистрибутору или производителю на обслуживание специалистами. (Указанный цикл предохранительной блокировки строительных люлек сокращается при эксплуатации в запыленной, коррозийной или клейкой среде).

Трос списывается, как указывается выше в соответствии с нормами выбраковки.

9. Обращение и хранение строительной люльки

Подъемники строительные люльки следует хранить в сухом, хорошо проветриваемом помещении без коррозийных газов. Если срок хранения фасадных подъемников больше года, следует выполнить повторное обслуживание.
